Produktbeschreibung
Funktionen und Betriebsarten
4.5.3
Ausgangsfunktionen – Schaltausgang

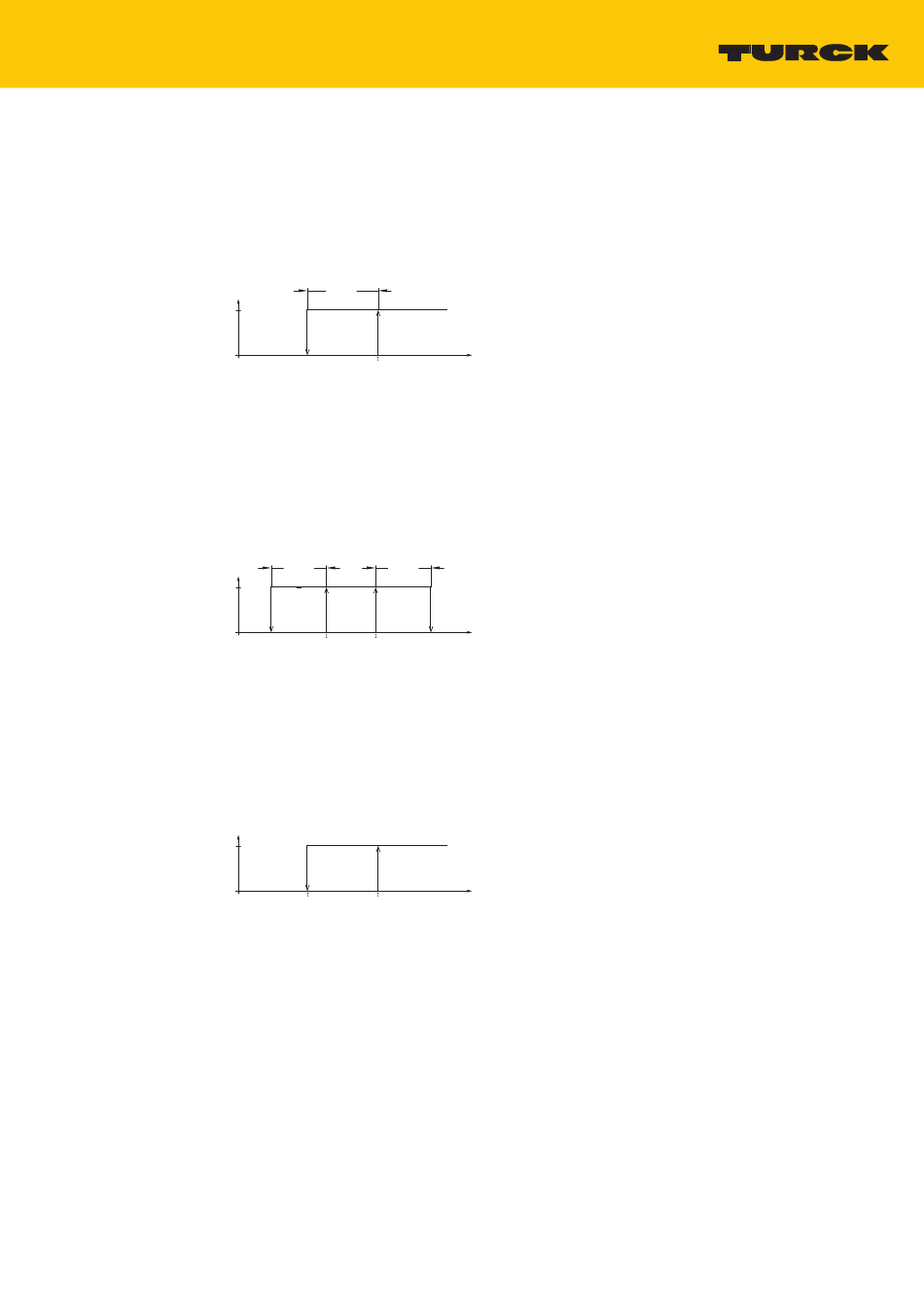

Ein Schaltpunkt (Single Point Mode)
Im Betriebsmodus Ein Schaltpunkt wird ein Grenzwert angegeben, an dem der Schaltausgang
seinen Schaltzustand ändert. Die Hysterese ist für Temperaturwerte einstellbar.
1
0
0
Abb. 7: Single Point Mode
Fensterfunktion (Window Mode)
Im Betriebsmodus Fensterfunktion werden für den Schaltausgang eine obere und untere Fens-
tergrenze gesetzt. Das Schaltfenster muss innerhalb des Erfassungsbereichs liegen. Die Hyste-
rese ist für Temperaturwerte einstellbar.
1
0
0
Abb. 8: Window Mode
Zwei Schaltpunkte (Two Point Mode)
Im Betriebsmodus Zwei Schaltpunkte werden für den Schaltausgang ein Einschaltpunkt und
ein Ausschaltpunkt gesetzt.
1
0
0
Abb. 9: Two Point Mode
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Hyst
SP1
Hyst
Hyst
Window
SP2
SP1
SP2
SP1
V01.00 | 2023/05 | 11
