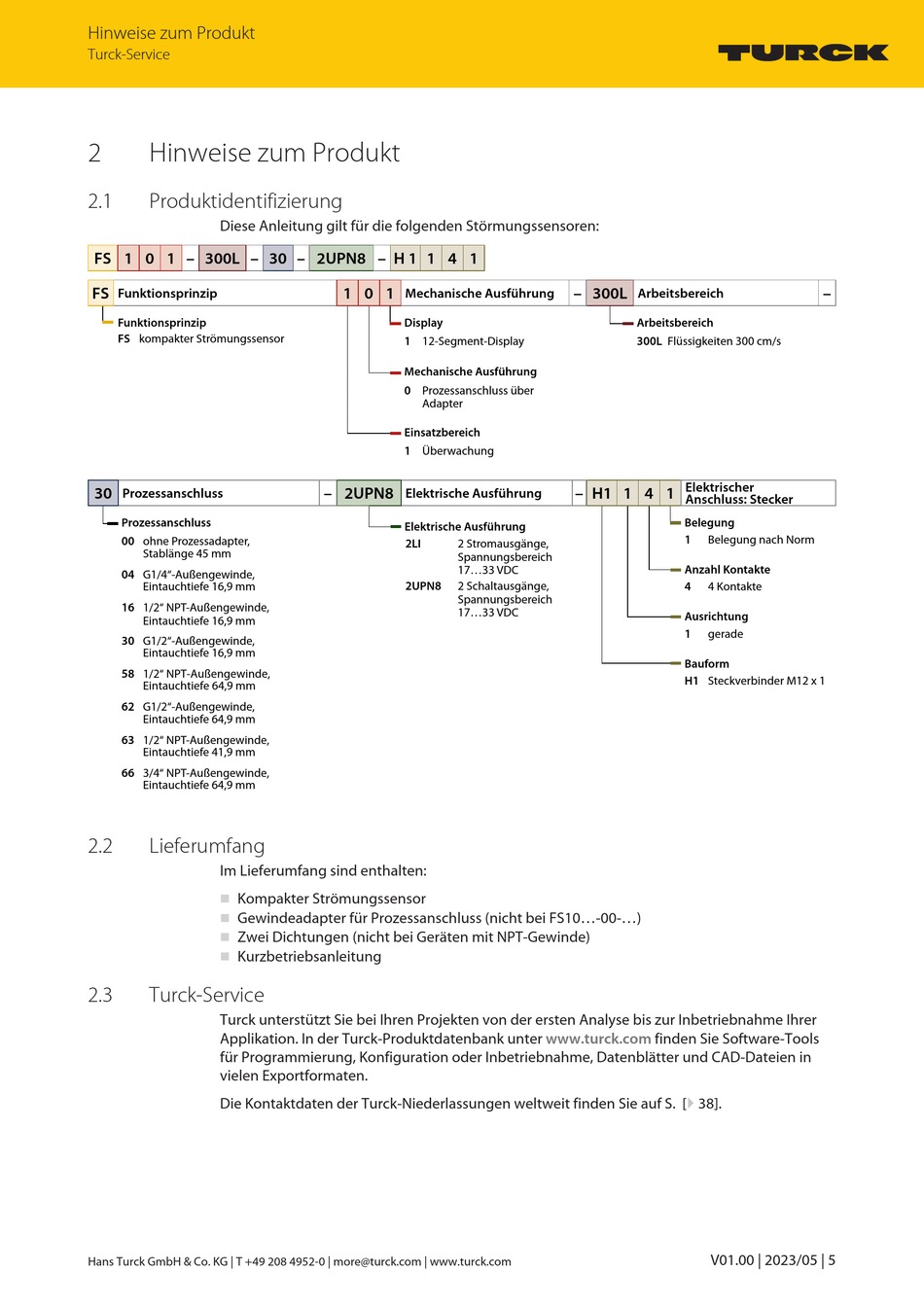

Hinweise zum Produkt
2.1
Produktidentifizierung
Diese Anleitung gilt für die folgenden Störmungssensoren:
FS 1 0 1 – 300L – 30 – 2UPN8 – H 1 1 4 1
FS
Funktionsprinzip
Funktionsprinzip
FS kompakter Strömungssensor
30
Prozessanschluss
Prozessanschluss
00 ohne Prozessadapter,
Stablänge 45 mm
04 G1/4"-Außengewinde,
Eintauchtiefe 16,9 mm
16 1/2" NPT-Außengewinde,
Eintauchtiefe 16,9 mm
30 G1/2"-Außengewinde,
Eintauchtiefe 16,9 mm
58 1/2" NPT-Außengewinde,
Eintauchtiefe 64,9 mm
62 G1/2"-Außengewinde,
Eintauchtiefe 64,9 mm
63 1/2" NPT-Außengewinde,
Eintauchtiefe 41,9 mm
66 3/4" NPT-Außengewinde,
Eintauchtiefe 64,9 mm
2.2
Lieferumfang
Im Lieferumfang sind enthalten:
Kompakter Strömungssensor
n
Gewindeadapter für Prozessanschluss (nicht bei FS10...-00-...)
n
Zwei Dichtungen (nicht bei Geräten mit NPT-Gewinde)
n
Kurzbetriebsanleitung
n
2.3
Turck-Service
Turck unterstützt Sie bei Ihren Projekten von der ersten Analyse bis zur Inbetriebnahme Ihrer
Applikation. In der Turck-Produktdatenbank unter
für Programmierung, Konfiguration oder Inbetriebnahme, Datenblätter und CAD-Dateien in
vielen Exportformaten.
Die Kontaktdaten der Turck-Niederlassungen weltweit finden Sie auf S. [} 38].
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
1 0 1
Mechanische Ausführung
Display
1 12-Segment-Display
Mechanische Ausführung
0 Prozessanschluss über
Adapter
Einsatzbereich
1 Überwachung
–
2UPN8
Elektrische Ausführung
Elektrische Ausführung
2LI
2 Stromausgänge,
Spannungsbereich
17...33 VDC
2UPN8
2 Schaltausgänge,
Spannungsbereich
17...33 VDC
–
300L
Arbeitsbereich
Arbeitsbereich
300L Flüssigkeiten 300 cm/s
Elektrischer
–
H1 1 4 1
Anschluss: Stecker
Belegung
1
Belegung nach Norm
Anzahl Kontakte
4
4 Kontakte
Ausrichtung
1
gerade
Bauform
H1 Steckverbinder M12 x 1
www.turck.com
finden Sie Software-Tools
V01.00 | 2023/05 | 5
–
