DIV 511
DIAS INTERFACEMODUL VARAN

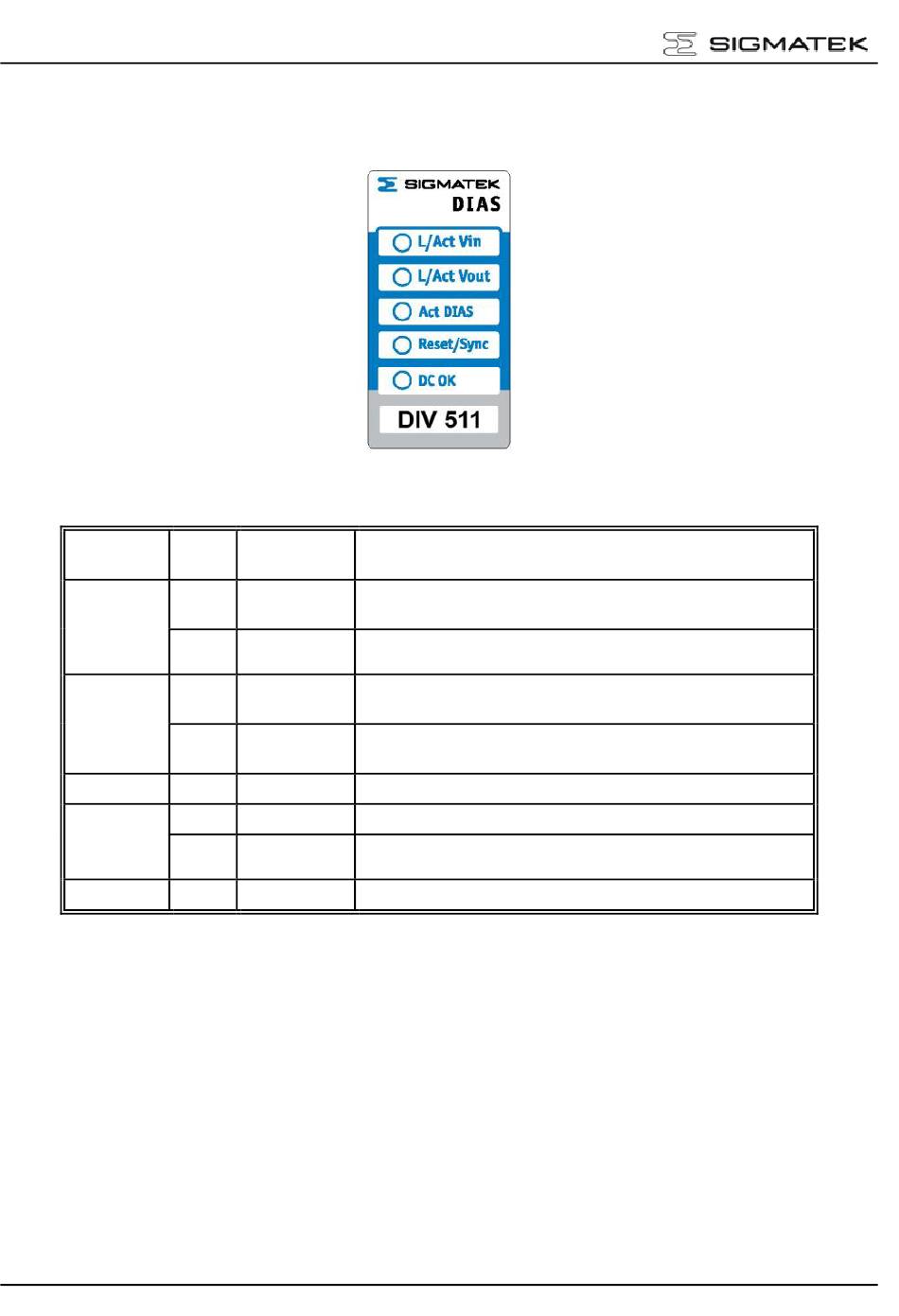

Statusanzeigen
LED
L/Act Vin
L/Act Vout
Act DIAS
Reset /
Sync
DCOK
Verwendbare Module
Das DIV 511 ermöglicht den Anschluss von nahezu allen DIAS-Modulen. Nur DIAS-Module
die zwingend den DIAS Interrupt benötigen (z.B. Kommunikationsmodule) müssen direkt an
einer CPU bedient werden.
Seite 6
LED
Bedeutung
Farbe
grün
Link
gelb
Aktiv
grün
Link
gelb
Aktiv
gelb
Aktiv
rot
Reset
grün
Sync
grün
DC OK
Beschreibung
Leuchtet, wenn die Verbindung zwischen beiden PHYs
hergestellt ist.
Leuchtet, wenn Daten über den VARAN-In empfangen oder
gesendet werden.
Leuchtet, wenn die Verbindung zwischen beiden PHYs
hergestellt ist.
Leuchtet, wenn Daten über den VARAN-Out empfangen
oder gesendet werden.
Leuchtet, wenn der DIAS-Bus aktiv ist.
Leuchtet, wenn das DIV 511 im Reset steht.
Leuchtet, wenn das DIV 511 synchron zum
VARAN-Manager ist.
Leuchtet, wenn am Versorgungsstecker 24 V anliegt
