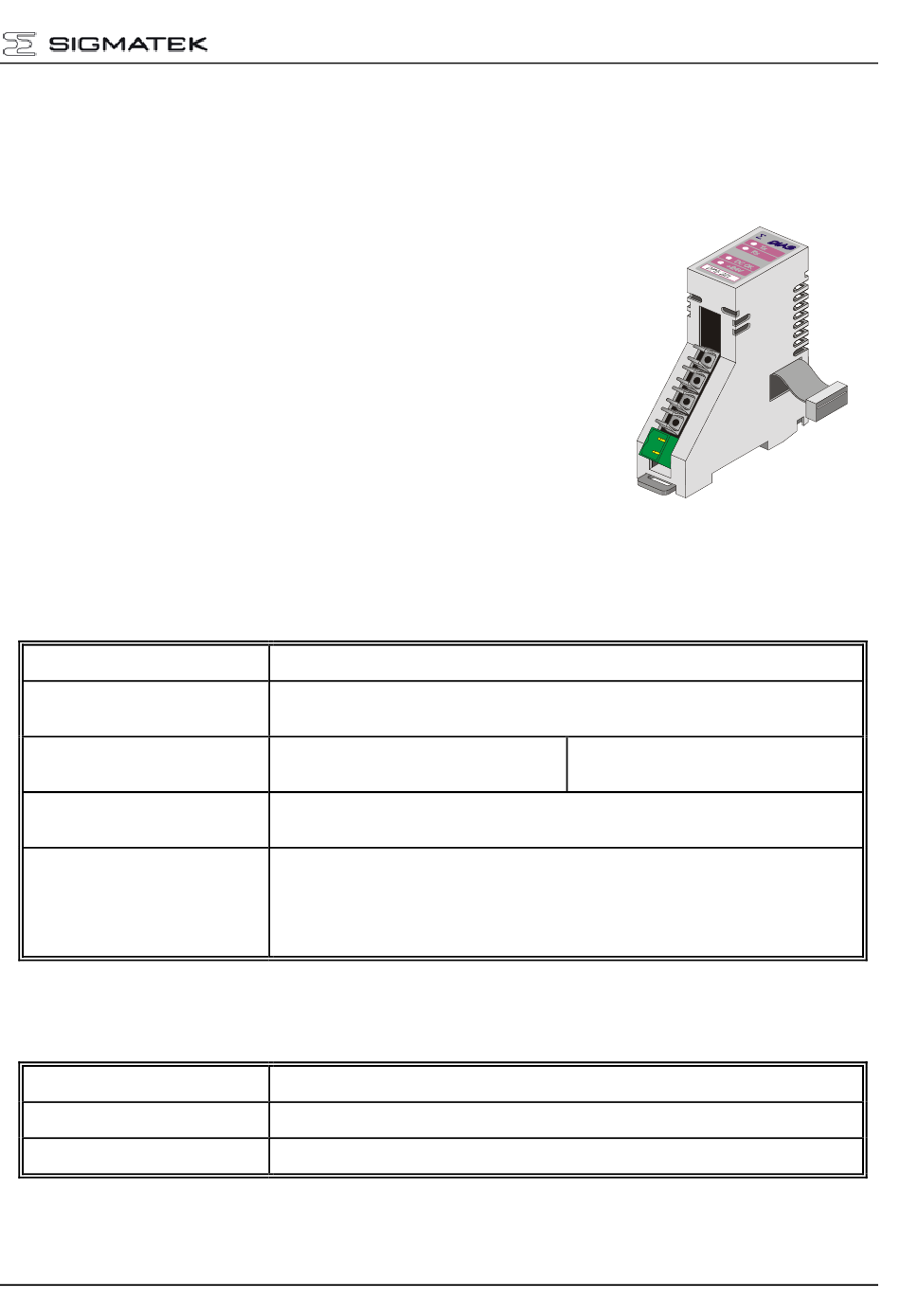

Seite 1
Es besitzt einen LWL-Eingang und einen LWL-Ausgang zur Kommu- nikation mit dezentralen Modulgruppen. Am Eingang kommuniziert das DIC 221 mit einem DPS 211, DPS 221, DOC 211, DOC 221 oder einem DIC 221, an den Ausgang kann ein DIC 211 oder DIC 221 zur Ansteuerung von DIAS-Funktionsmodulen angeschlossen werden.
DIC 221 VERSORGUNGS- UND LWL-KOPPELMODUL Umgebungsbedingungen Lagertemperatur -20 – +85 °C Betriebstemperatur 0 – +60 °C Luftfeuchtigkeit 0 – 95 %, nicht kondensierend EMV-Festigkeit Nach EN 61000-6-2 (Industriebereich) Schockfestigkeit EN 60068-2-27 150 m/s² Mechanische Abmessungen Seite 2 17.02.2009...

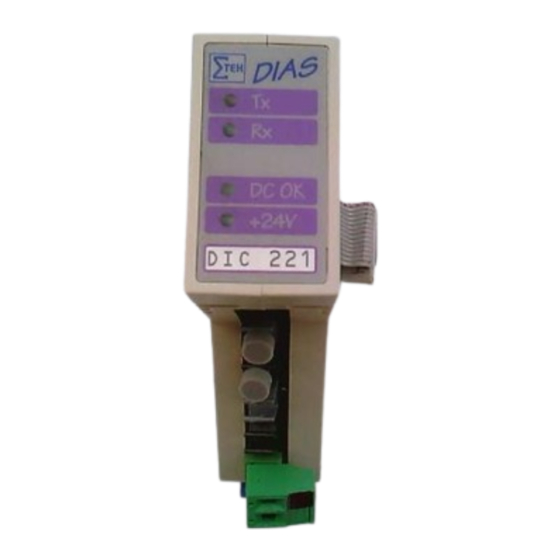

Leuchtet, wenn Daten am DIAS-Bus gesendet werden. DIAS grün Leuchtet, wenn Daten am DIAS-Bus empfangen werden. DIAS grün DC OK Leuchtet, wenn die Versorgungsspannung am DIAS-Bus vorhanden ist. +24 V grün Versorgung Leuchtet, wenn die Versorgungsspannung am DIC 221 angeschlossen ist. 17.02.2009 Seite 3...
Laser Components Best.Nr.: 2580243 Die von HP mitgelieferten Crimpringe werden von Sigmatek nicht empfohlen! Wir empfehlen die Alucrimpringe, die bei uns unter der Bestellnummer 3030261636 zu erhal- ten sind. Werden die HFBR-4516 Stecker (oder ein Steckerset unter 01-690-021) bei uns be-...
Seite 5
Werden die Originalcrimpringe verwendet, so muss die Crimpzange auf Maximal- kraft (+) gestellt werden! Mit den Alucrimpringen von Sigmatek muss die Crimpzange auf einer schwächeren Stellung belassen werden, was die Lebensdauer der Crimpzange wesentlich verlängert! Eine Kupplung kann verwendet werden, um Lichtwellenleiter zu verlängern. Dies wird aber nur bei HCS empfohlen! Durch eine Kupplung verringert sich die maximale Länge bei POF um 20 m, und bei HCS um...
Seite 6
DIC 221 VERSORGUNGS- UND LWL-KOPPELMODUL 3. Führen Sie die beiden abisolierten Adern gleich- zeitig bis zum Anschlag in den Stecker ein. Die Adern müssten jetzt vorne am Stecker einige Mil- limeter herausragen. Verpressen Sie den Stecker so, dass die Adern fest mit dem Stecker verbunden sind.
Seite 7
VERSORGUNGS- UND LWL-KOPPELMODUL DIC 221 Bei der Montage des zweiten Steckers ist darauf zu achten, dass die Adern des LWL wie in der vorher gezeigten Skizze montiert werden. Führen Sie nun folgenden Test durch, um zu erkennen, ob die LWL im Stecker richtig montiert wurden.
Seite 8
DIC 221 VERSORGUNGS- UND LWL-KOPPELMODUL Seite 8 17.02.2009...
