DIV 511
DIAS INTERFACEMODUL VARAN

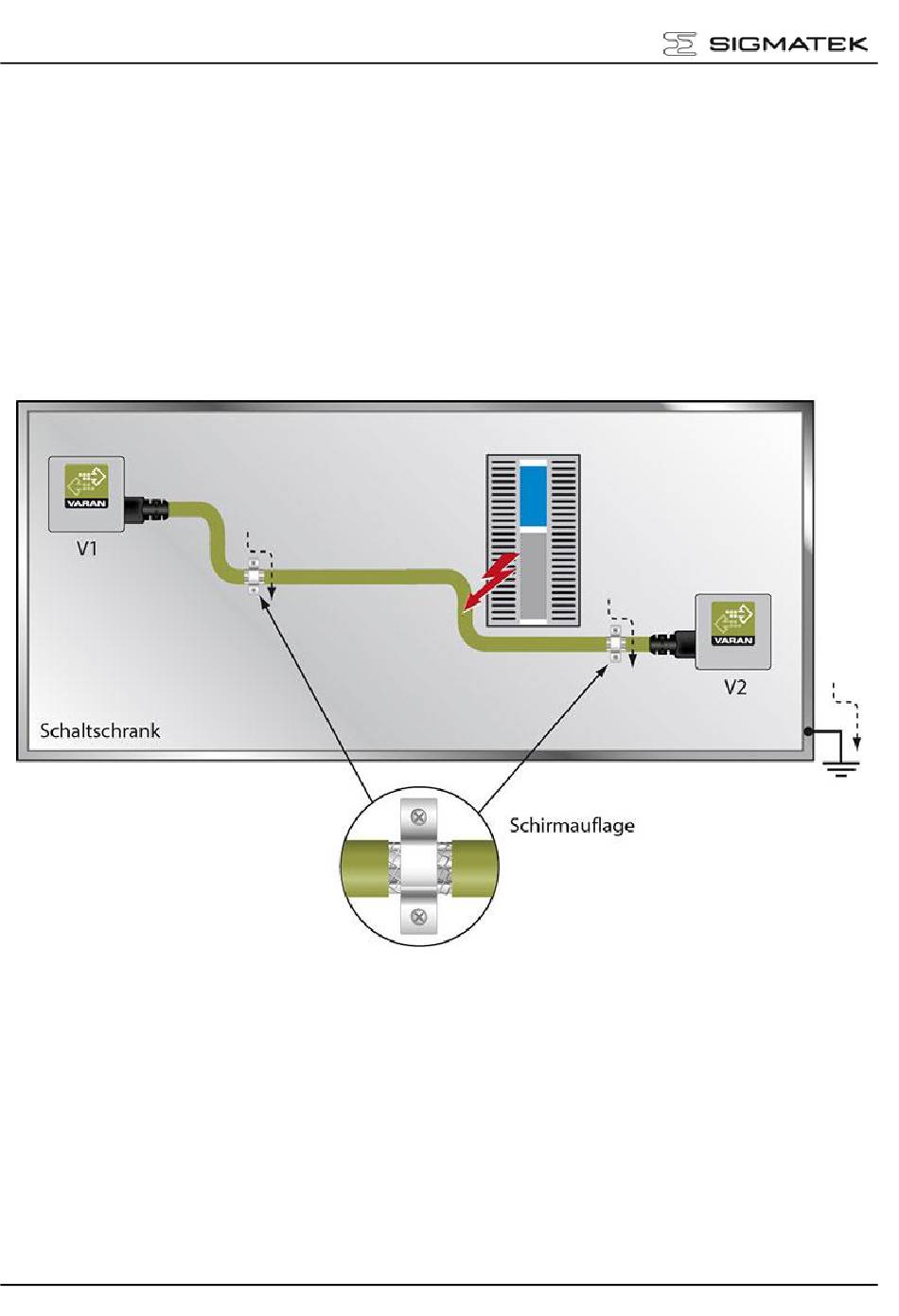

3. Schirmung bei einer Leitungsführung innerhalb des Schalt-
schrankes
Bei starken elektromagnetischen Störquellen innerhalb des Schaltschrankes (Drives, Trans-
formatoren und dgl.) können Störungen auf eine VARAN-Bus Leitung induziert werden. Die
Ableitung der Spannungsspitzen erfolgt über das metallische Gehäuse einer RJ45-
Steckverbindung. Störungen werden auf das Schaltschrankgehäuse ohne weitere Maß-
nahmen über die Platine einer Elektronikkomponente geführt. Um Fehlerquellen bei der
Datenübertragung auszuschließen, wird empfohlen die Schirmung vor jeder elektronischen
Komponente im Schaltschrank aufzulegen.
Seite 10
04.06.2012
