SIGMATEK DI 202 Anleitung
S-dias digital eingangsmodul mit zählfunktion
Verwandte Anleitungen für SIGMATEK DI 202
Inhaltszusammenfassung für SIGMATEK DI 202
- Seite 1 DI 202 S-DIAS Digital Eingangsmodul mit Zählfunktion Erstellungsdatum: 09.10.2013 Versionsdatum: 04.11.2020 Artikelnummer: 20-006-202-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Digital Eingangsmodul Mit Zählfunktion Di 202

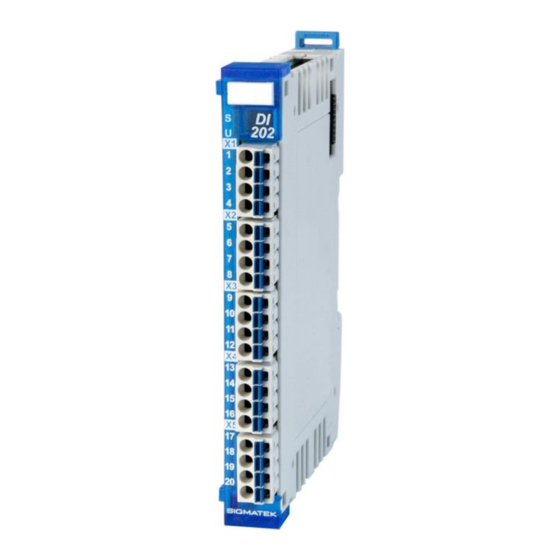

S-DIAS Digital Eingangsmodul mit Zählfunktion DI 202 mit 16 digitalen Eingängen 4 digitalen Eingängen mit Zählfunktion Das S-DIAS Digital Eingangsmodul DI 202 hat 20 Eingänge mit einem +24 V-Pegel zum Einlesen der Signalzustände „0“ und „1“. Um auftretende Störimpulse auf den Signalleitungen zu unterdrücken sind entsprechende Eingangsfilter vorhanden. -
Seite 4: Inhaltsverzeichnis
DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Inhaltsverzeichnis Technische Daten ..............4 Spezifikation digitale Eingänge ........... 4 Elektrische Anforderungen............4 Sicherheitsrelevante Kenngrößen ..........4 Sonstiges ..................6 Umgebungsbedingungen ............6 Mechanische Abmessungen ..........7 Anschlussbelegung ..............8 Status LEDs ................... 8 Zu verwendende Steckverbinder .......... - Seite 5 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 Hardwareklasse DI202 ............17 Schnittstellen ................18 8.1.1 Clients ....................18 8.1.2 Server ....................19 8.1.3 Kommunikations-Schnittstellen ............19 Beispiel ..................20 04.11.2020 Seite 3...
-
Seite 6: Technische Daten
DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Technische Daten Spezifikation digitale Eingänge Anzahl Eingangsspannung typisch +24 V maximal +30 V Signalpegel low: < +8 V high: > +14 V Schaltschwelle typisch +11 V Eingangsstrom 3,7 mA bei +24 V Eingangsverzögerung Eingang 1-4: 10 µs... - Seite 7 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 04.11.2020 Seite 5...
-
Seite 8: Sonstiges
DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Sonstiges Artikelnummer 20-006-202 Hardwareversion Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +55 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit... -
Seite 9: Mechanische Abmessungen
S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 Mechanische Abmessungen 04.11.2020 Seite 7... -
Seite 10: Anschlussbelegung
DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Anschlussbelegung Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 11: Zu Verwendende Steckverbinder
S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 Zu verwendende Steckverbinder Steckverbinder: X1-X5: Steckverbinder mit Federzugklemme (im Lieferumfang enthalten) Die Federzugklemmen sind für den Anschluss von ultraschallverdichteten (ultraschall- verschweißten) Litzen geeignet. Anschlussvermögen: Abisolierlänge/Hülsenlänge: 10 mm Steckrichtung: parallel zur Leiterachse bzw. zur Leiterplatte... -
Seite 12: Beschriftungsfeld
DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 10 04.11.2020... -
Seite 13: Verdrahtung
S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 Verdrahtung Anschlussbeispiel 04.11.2020 Seite 11... -
Seite 14: Hinweise
DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Hinweise Die Eingangsfilter, welche Störimpulse unterdrücken, erlauben den Einsatz in rauen Umgebungsbedingungen. Zusätzlich ist eine sorgfältige Verdrahtungstechnik zu empfehlen, um den einwandfreien Betrieb zu gewährleisten. Folgende Richtlinien sind zu beachten: • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen •... -
Seite 15: Montage
S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 16 DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) Seite 14 04.11.2020...
-
Seite 17: Adressierung
S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 Adressierung Adresse Größe Zugriffstyp Beschreibung Reset-Wert (hex) (Byte) Speicher Eingangsregister Bit 0 Eingang 1 Bit 1 Eingang 2 0000 000000 … Bit 19 Eingang 20 Bit 20-23 reserviert Zählmodusregister Bit 0 Modus Zähler 1+2... -
Seite 18: Unterstützte Zykluszeiten
DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt Seite 16 04.11.2020... -
Seite 19: Hardwareklasse Di202
S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 Hardwareklasse DI202 Hardwareklasse DI202 für das S-DIAS Digital-Eingangsmodul DI 202 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls DI 202 mit 20 digitalen Eingängen und 4 Countern verwendet. Genauere Hardwareinformationen findet man in der Moduldokumentation. -
Seite 20: Schnittstellen
DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Schnittstellen 8.1.1 Clients Dieser Client muss zu einem S-DIAS-Port, einem „SdiasOut_[x]“-Server, SdiasIn verbunden werden. Place Auf diesem Client wird die physikalische Platzierung des Hardwaremoduls angegeben. Es sind 64 Module, von 0 bis 63, möglich. -
Seite 21: Server
S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 8.1.2 Server ClassState Dieser Server zeigt den aktuellen Status der Hardwareklasse an. DeviceID Auf diesem Server wird die Device-ID des Hardwaremoduls angezeigt. FPGAVersion FPGA-Version des Moduls im Format 16#XY (z.B. 16#10 = Version 1.0). -
Seite 22: Beispiel
DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Beispiel Seite 20 04.11.2020... -
Seite 23: Änderungen Der Dokumentation
S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION DI 202 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 24.10.2013 Eingangsfrequenz Eingang 1-4 und Zählfrequenz Eingang 1-4 hinzugefügt 23.12.2013 3 Anschlussbelegung Zeichnung geändert 11.02.2014 3 Anschlussbelegung Zeichnung geändert 3.2 Zu verwendende Anschlussvermögen hinzugefügt Steckverbinder 4.1 Anschlussbeispiel... - Seite 24 DI 202 S-DIAS DIGITAL EINGANGSMODUL MIT ZÄHLFUNKTION Seite 22 04.11.2020...
