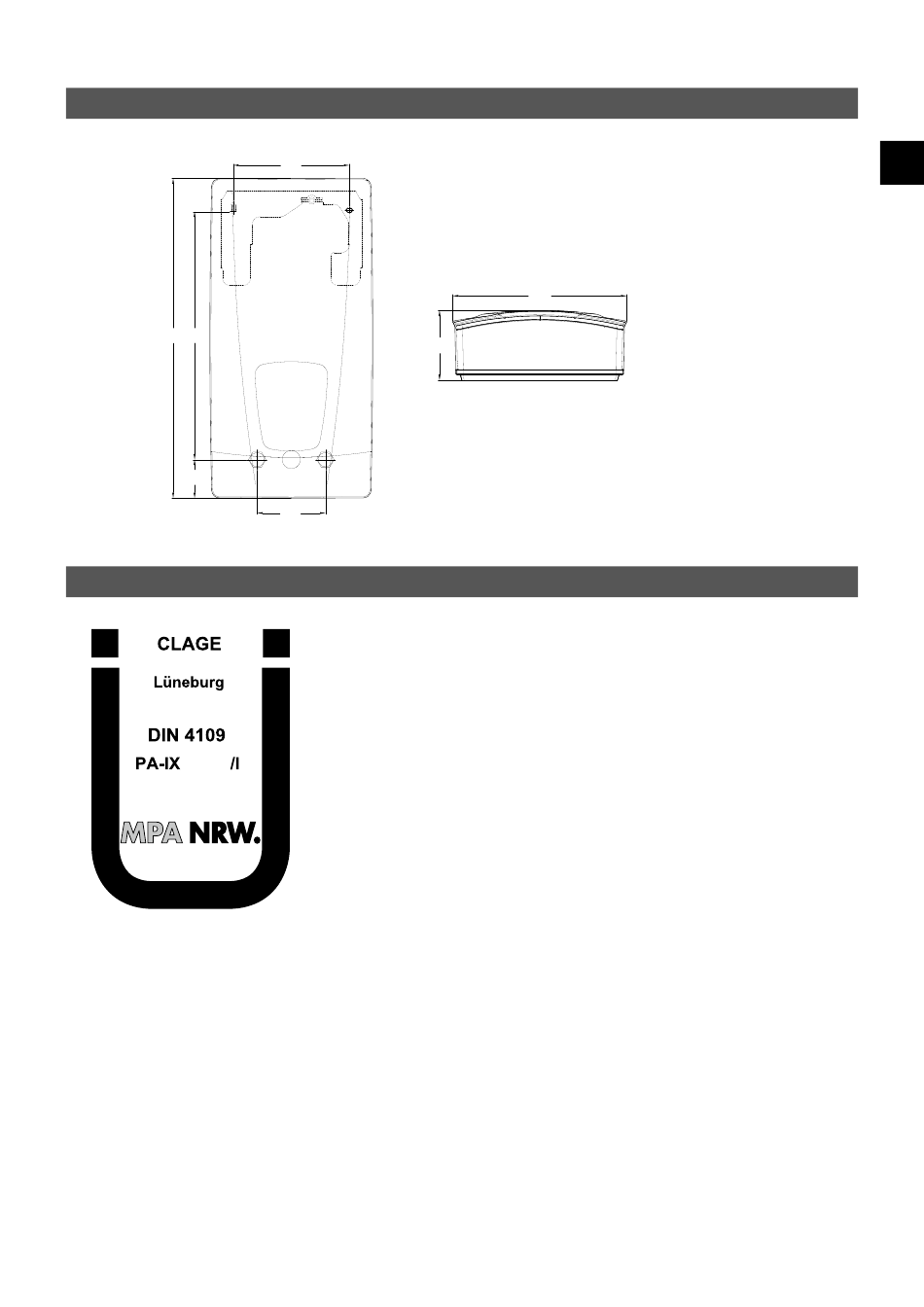

3. Abmessungen

468 363
56

4. Installation

16952
Für dieses Gerät ist aufgrund
der Landes bau ordnungen ein
allgemeines bauaufsichtliches
Prüfzeugnis zum Nachweis der
Verwendbarkeit hinsichtlich des
Geräusch verhaltens erteilt.
170
Maßangaben in mm
96
100
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen
• Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug

Montageort

• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus-
gesetzt werden.
• Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit unten
liegenden Wasseranschlüssen oder alternativ quer mit Wasseranschlüssen links ins-
talliert werden.
• Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im
Schutzbereich 1 installiert werden.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer
und Zapfstelle möglichst gering sein.
• Das Gerät muss für Wartungs zwecke zugänglich sein.
• Kunstoffrohre dürfen nur verwendet werden, wenn diese DIN 16893 Reihe 2 ent-
sprechen.
• Der spezifische Widerstand des Wassers muss bei 15 °C mindestens 1100 Ω cm
betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser-
versorgungs unternehmen erfragt werden.
• Installieren Sie das Gerät nicht in der direkten Nähe von metallischen Flächen, um
eine zuverlässige Funkverbindung und eine optimale Funkreichweite zu ermögli-
chen.
