HINWEIS
1 Ablauf außerhalb der Zentrifuge
2 Schlauch
3 Schlauchanschluss (gibt im auf-
gesteckten Zustand den Ablauf frei)
4 Entriegelungstaste
5 Verschlussstopfen
(vor der Montage entfernen)
6 Zentrifugentür, vorn links
7 Schelle
8 Schnellverschluss, Kupplung
9 Befestigungsmutter (handfest
anziehen)
10 Ablauf des Kondensats aus der
Rotorkammer
Pos: 112 /01 0 Univ ersal mod ule/ Sei tenwe chsel @ 0\ mod _12 021 1624 431 2_0 .docx @ 1 03 @ @ 1
Version 08/2012, Rev. 1.6 vom 04.02.2014 • sb
Originalbetriebsanleitung
Der Kondensatablauf kann am Aufstellort nach außen verlegt werden
(siehe Abbildung).

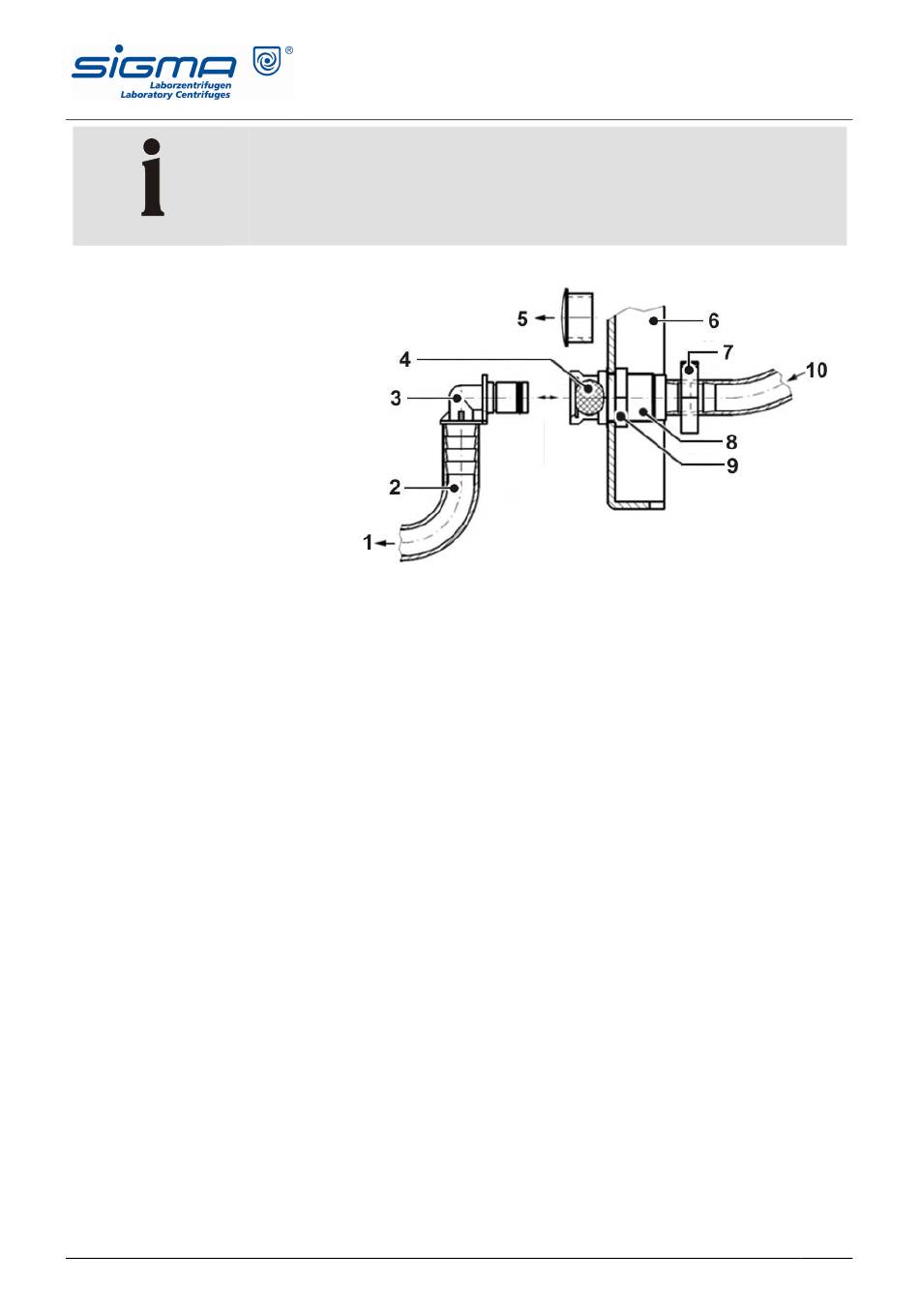

Abb. 10: Verlegung des Kondensatablaufs nach außen
