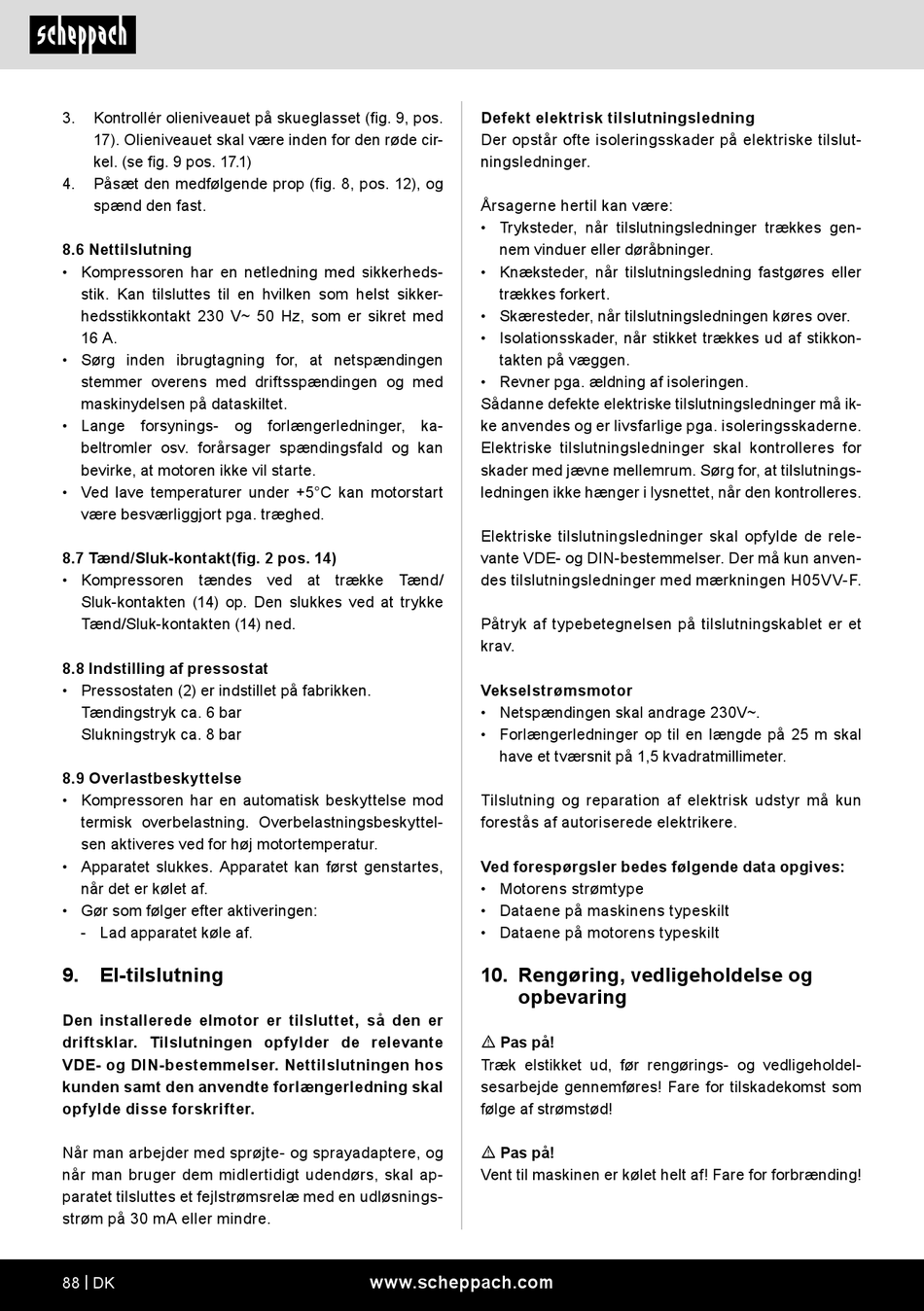

El-Tilslutning; Rengøring, Vedligeholdelse Og Opbevaring - Scheppach HC26 Original Bedienungsanleitung

3. Kontrollér olieniveauet på skueglasset (fig. 9, pos.
17). Olieniveauet skal være inden for den røde cir-
kel. (se fig. 9 pos. 17.1)
4. Påsæt den medfølgende prop (fig. 8, pos. 12), og
spænd den fast.
8.6 Nettilslutning
• Kompressoren har en netledning med sikkerheds-
stik. Kan tilsluttes til en hvilken som helst sikker-
hedsstikkontakt 230 V~ 50 Hz, som er sikret med
16 A.
• Sørg inden ibrugtagning for, at netspændingen
stemmer overens med driftsspændingen og med
maskinydelsen på dataskiltet.
• Lange forsynings- og forlængerledninger, ka-
beltromler osv. forårsager spændingsfald og kan
bevirke, at motoren ikke vil starte.
• Ved lave temperaturer under +5°C kan motorstart
være besværliggjort pga. træghed.
8.7 Tænd/Sluk-kontakt(fig. 2 pos. 14)
• Kompressoren tændes ved at trække Tænd/
Sluk-kontakten (14) op. Den slukkes ved at trykke
Tænd/Sluk-kontakten (14) ned.
8.8 Indstilling af pressostat
• Pressostaten (2) er indstillet på fabrikken.
Tændingstryk ca. 6 bar
Slukningstryk ca. 8 bar
8.9 Overlastbeskyttelse
• Kompressoren har en automatisk beskyttelse mod
termisk overbelastning. Overbelastningsbeskyttel-
sen aktiveres ved for høj motortemperatur.
• Apparatet slukkes. Apparatet kan først genstartes,
når det er kølet af.
• Gør som følger efter aktiveringen:
- Lad apparatet køle af.
9.

El-tilslutning

Den installerede elmotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante
VDE- og DIN-bestemmelser. Nettilslutningen hos
kunden samt den anvendte forlængerledning skal
opfylde disse forskrifter.
Når man arbejder med sprøjte- og sprayadaptere, og
når man bruger dem midlertidigt udendørs, skal ap-
paratet tilsluttes et fejlstrømsrelæ med en udløsnings-
strøm på 30 mA eller mindre.
88 | DK
Defekt elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslut-
ningsledninger.
Årsagerne hertil kan være:
• Tryksteder, når tilslutningsledninger trækkes gen-
nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller
trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkon-
takten på væggen.
• Revner pga. ældning af isoleringen.
Sådanne defekte elektriske tilslutningsledninger må ik-
ke anvendes og er livsfarlige pga. isoleringsskaderne.
Elektriske tilslutningsledninger skal kontrolleres for
skader med jævne mellemrum. Sørg for, at tilslutnings-
ledningen ikke hænger i lysnettet, når den kontrolleres.
Elektriske tilslutningsledninger skal opfylde de rele-
vante VDE- og DIN-bestemmelser. Der må kun anven-
des tilslutningsledninger med mærkningen H05VV-F.
Påtryk af typebetegnelsen på tilslutningskablet er et
krav.
Vekselstrømsmotor
• Netspændingen skal andrage 230V~.
• Forlængerledninger op til en længde på 25 m skal
have et tværsnit på 1,5 kvadratmillimeter.
Tilslutning og reparation af elektrisk udstyr må kun
forestås af autoriserede elektrikere.
Ved forespørgsler bedes følgende data opgives:
• Motorens strømtype
• Dataene på maskinens typeskilt
• Dataene på motorens typeskilt
10. Rengøring, vedligeholdelse og
opbevaring
m Pas på!
Træk elstikket ud, før rengørings- og vedligeholdel-
sesarbejde gennemføres! Fare for tilskadekomst som
følge af strømstød!
m Pas på!
Vent til maskinen er kølet helt af! Fare for forbrænding!
www.scheppach.com
