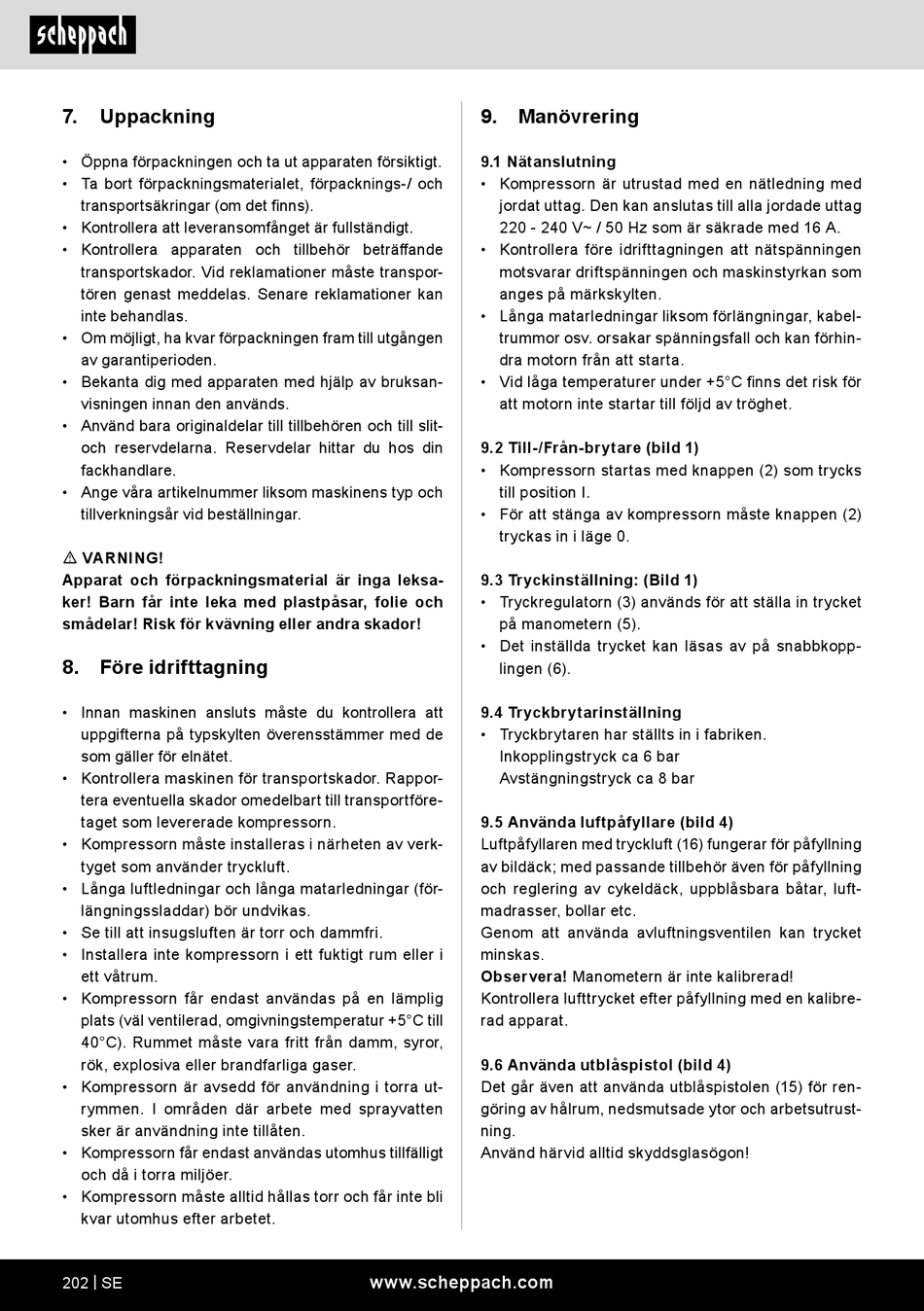

Uppackning; Före Idrifttagning; Manövrering - Scheppach 5906153901 Originalbetriebsanleitung

7.

Uppackning

• Öppna förpackningen och ta ut apparaten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera apparaten och tillbehör beträffande
transportskador. Vid reklamationer måste transpor-
tören genast meddelas. Senare reklamationer kan
inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med apparaten med hjälp av bruksan-
visningen innan den används.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
m VARNING!
Apparat och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
8. Före idrifttagning
• Innan maskinen ansluts måste du kontrollera att
uppgifterna på typskylten överensstämmer med de
som gäller för elnätet.
• Kontrollera maskinen för transportskador. Rappor-
tera eventuella skador omedelbart till transportföre-
taget som levererade kompressorn.
• Kompressorn måste installeras i närheten av verk-
tyget som använder tryckluft.
• Långa luftledningar och långa matarledningar (för-
längningssladdar) bör undvikas.
• Se till att insugsluften är torr och dammfri.
• Installera inte kompressorn i ett fuktigt rum eller i
ett våtrum.
• Kompressorn får endast användas på en lämplig
plats (väl ventilerad, omgivningstemperatur +5°C till
40°C). Rummet måste vara fritt från damm, syror,
rök, explosiva eller brandfarliga gaser.
• Kompressorn är avsedd för användning i torra ut-
rymmen. I områden där arbete med sprayvatten
sker är användning inte tillåten.
• Kompressorn får endast användas utomhus tillfälligt
och då i torra miljöer.
• Kompressorn måste alltid hållas torr och får inte bli
kvar utomhus efter arbetet.
202 | SE
9. Manövrering
9.1 Nätanslutning
• Kompressorn är utrustad med en nätledning med
jordat uttag. Den kan anslutas till alla jordade uttag
220 - 240 V~ / 50 Hz som är säkrade med 16 A.
• Kontrollera före idrifttagningen att nätspänningen
motsvarar driftspänningen och maskinstyrkan som
anges på märkskylten.
• Långa matarledningar liksom förlängningar, kabel-
trummor osv. orsakar spänningsfall och kan förhin-
dra motorn från att starta.
• Vid låga temperaturer under +5°C finns det risk för
att motorn inte startar till följd av tröghet.
9.2 Till-/Från-brytare (bild 1)
• Kompressorn startas med knappen (2) som trycks
till position I.
• För att stänga av kompressorn måste knappen (2)
tryckas in i läge 0.
9.3 Tryckinställning: (Bild 1)
• Tryckregulatorn (3) används för att ställa in trycket
på manometern (5).
• Det inställda trycket kan läsas av på snabbkopp-
lingen (6).
9.4 Tryckbrytarinställning
• Tryckbrytaren har ställts in i fabriken.
Inkopplingstryck ca 6 bar
Avstängningstryck ca 8 bar
9.5 Använda luftpåfyllare (bild 4)
Luftpåfyllaren med tryckluft (16) fungerar för påfyllning
av bildäck; med passande tillbehör även för påfyllning
och reglering av cykeldäck, uppblåsbara båtar, luft-
madrasser, bollar etc.
Genom att använda avluftningsventilen kan trycket
minskas.
Observera! Manometern är inte kalibrerad!
Kontrollera lufttrycket efter påfyllning med en kalibre-
rad apparat.
9.6 Använda utblåspistol (bild 4)
Det går även att använda utblåspistolen (15) för ren-
göring av hålrum, nedsmutsade ytor och arbetsutrust-
ning.
Använd härvid alltid skyddsglasögon!
