Montage
S3 Turbo montieren
5.5.8 Isoliertür montieren
Montageanleitung S3 Turbo | M1720520_de

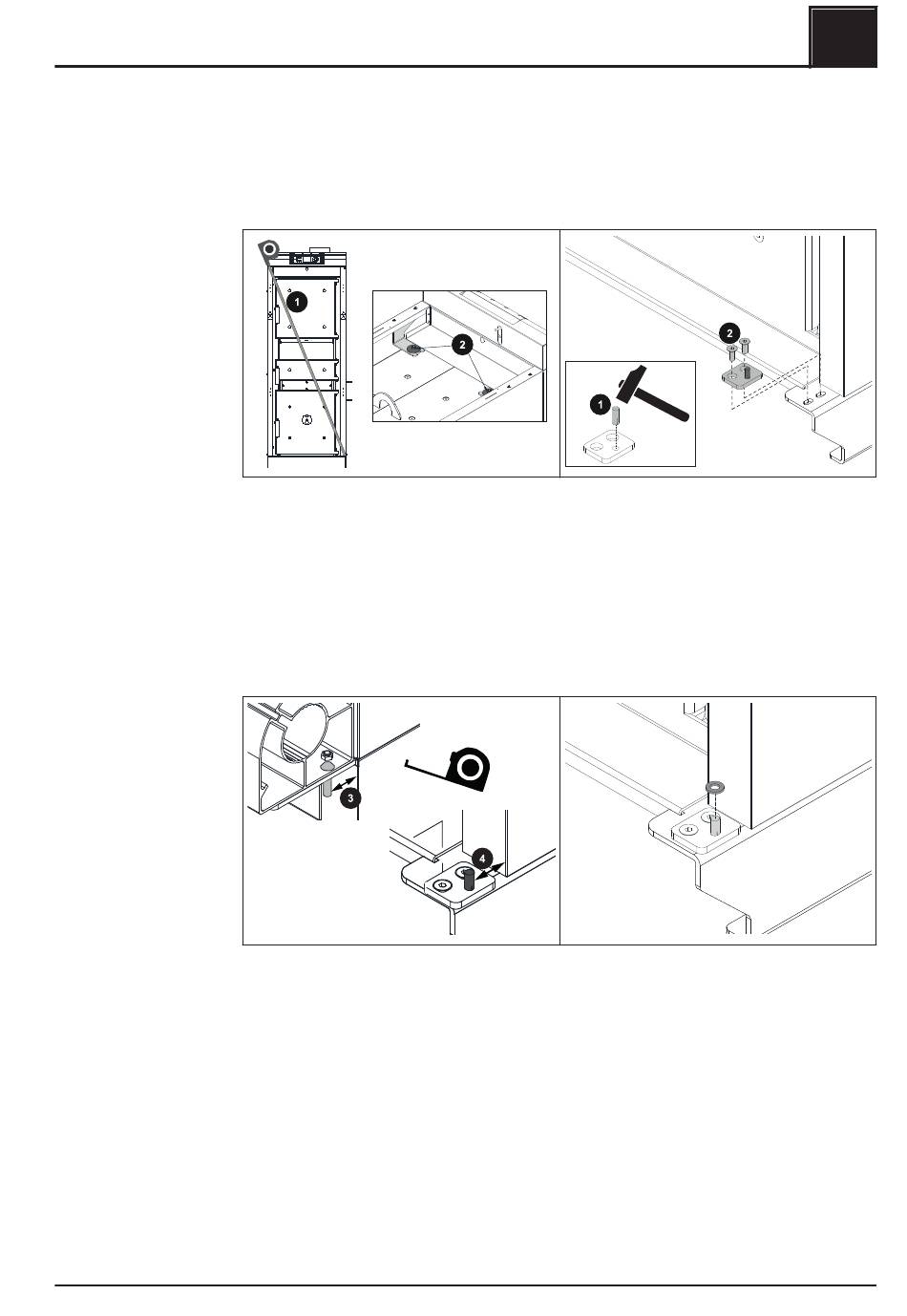

Die Abbildungen zeigen die Montage für rechten Türanschlag. Wird die Isoliertür links
angeschlagen, die nachfolgenden Schritte sinngemäß seitenverkehrt ausführen!
❒ Beide Diagonalen messen (1) und Isolierseitenteile so ausrichten, dass beide
Diagonalen gleich sind
➥ Bei Bedarf Lage der Seitenteile korrigieren
❒ Muttern an den beiden Isoliertürhalterungen festziehen
Untere Türhalterung auf planer Fläche auflegen und Passkerbstift (1) einschlagen
Untere Türhalterung mit Passkerbstift an der Außenseite am Kesselsockel montieren
Innensechskant-Schrauben M6x12 (2) nur leicht anziehen
❒ Abstand vom Isolierseitenteil zum Scharnierbolzen an der oberen Halterung
messen (3)
❒ Abstand vom Isolierseitenteil zum Passkerbstift an der unteren Türhalterung
messen (4)
➥ Beide Abstände müssen ident sein!
❒ Wenn erforderlich, Lage der unteren Türhalterung korrigieren und mit
Innensechskant-Schrauben fixieren
❒ Beilagscheibe am Passkerbstift positionieren
