Technik

Abmessungen

4 Technik

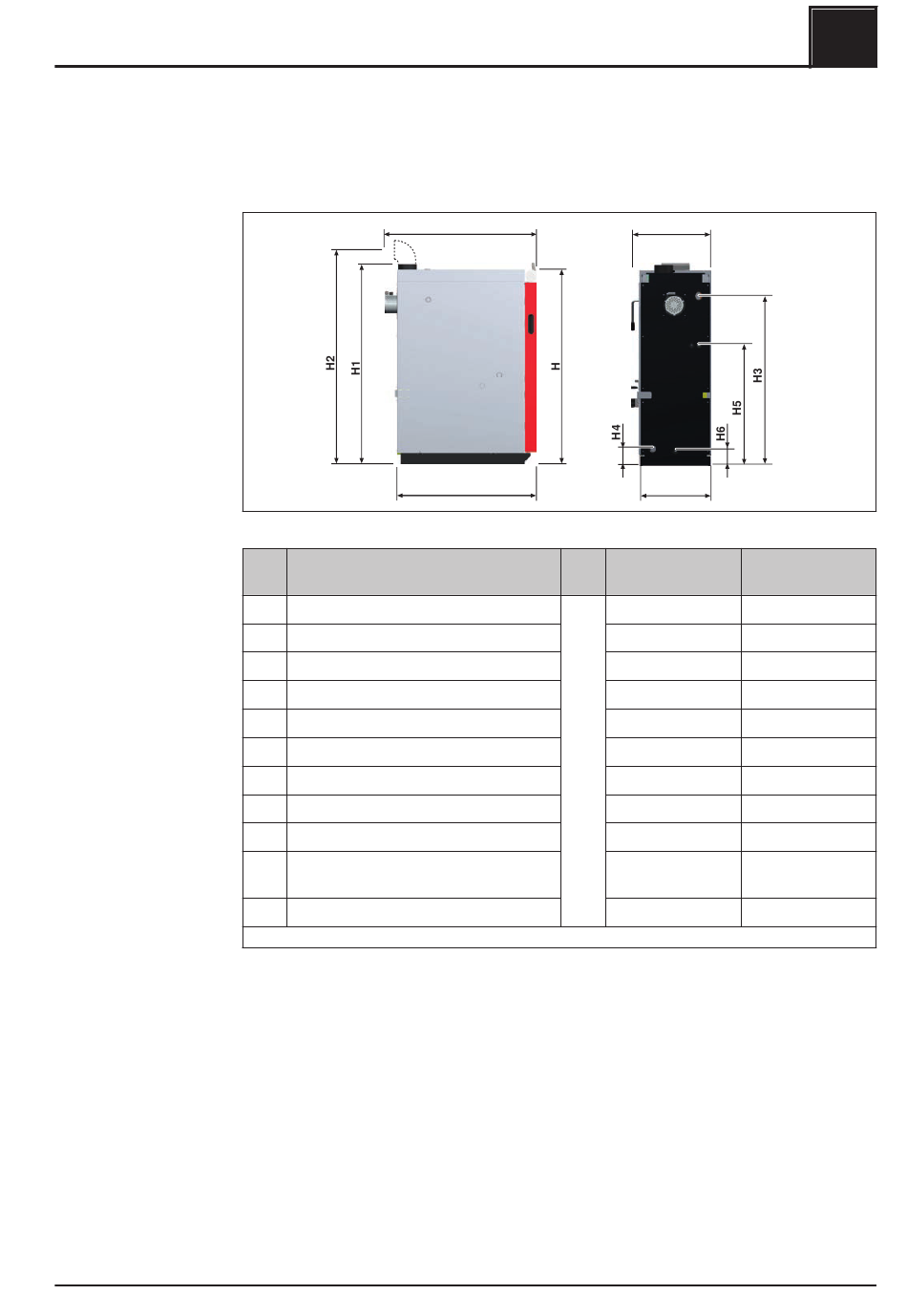

4.1 Abmessungen
Montageanleitung S3 Turbo | M1720520_de
Maß Benennung
L Länge Kessel
L1 Gesamtlänge inkl. Saugzuggebläse
B Breite Kessel
B1 Gesamtbreite inkl. Stellmotoren
H Höhe Kessel
H1 Gesamthöhe inkl. Abgasstutzen
H2 Höhe Anschluss Abgasrohr1)
H3 Höhe Anschluss Vorlauf
H4 Höhe Anschluss Rücklauf
H5 Höhe Anschluss Sicherheits-
Wärmetauscher
H6 Höhe Anschluss Entleerung
1. Bei Verwendung des optionalen Rauchrohrstutzens für niedrige Kaminanschlüsse
L1
L
Einh.
mm
B1
B
S3 Turbo S3 Turbo
18/20/30 40/45
1125 1215
1300 1390
570 670
635 735
1565 1565
1610 1610
1715 1715
1360 1360
140 140
970 970
120 120
