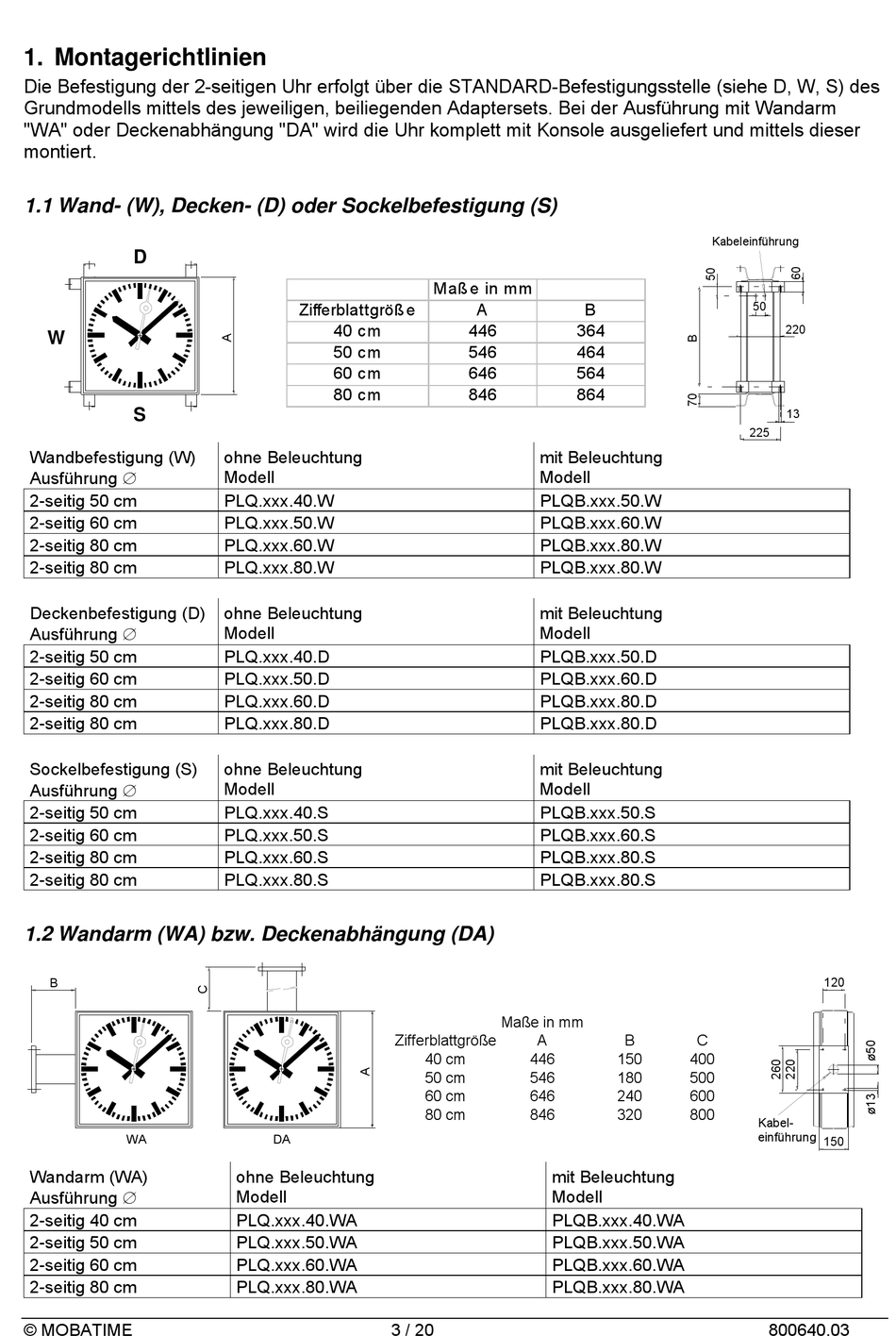

1. Montagerichtlinien
Die Befestigung der 2-seitigen Uhr erfolgt über die STANDARD-Befestigungsstelle (siehe D, W, S) des
Grundmodells mittels des jeweiligen, beiliegenden Adaptersets. Bei der Ausführung mit Wandarm
"WA" oder Deckenabhängung "DA" wird die Uhr komplett mit Konsole ausgeliefert und mittels dieser
montiert.
1.1 Wand- (W), Decken- (D) oder Sockelbefestigung (S)
D
W
S
Wandbefestigung (W)
Ausführung
2-seitig 50 cm
2-seitig 60 cm
2-seitig 80 cm
2-seitig 80 cm
Deckenbefestigung (D)
Ausführung
2-seitig 50 cm
2-seitig 60 cm
2-seitig 80 cm
2-seitig 80 cm
Sockelbefestigung (S)
Ausführung
2-seitig 50 cm
2-seitig 60 cm
2-seitig 80 cm
2-seitig 80 cm
1.2 Wandarm (WA) bzw. Deckenabhängung (DA)
B
WA
Wandarm (WA)
Ausführung
2-seitig 40 cm
2-seitig 50 cm
2-seitig 60 cm
2-seitig 80 cm
© MOBATIME
Zifferblattgröß e
40 cm
50 cm
60 cm
80 cm
ohne Beleuchtung
Modell
PLQ.xxx.40.W
PLQ.xxx.50.W
PLQ.xxx.60.W
PLQ.xxx.80.W
ohne Beleuchtung
Modell
PLQ.xxx.40.D
PLQ.xxx.50.D
PLQ.xxx.60.D
PLQ.xxx.80.D
ohne Beleuchtung
Modell
PLQ.xxx.40.S
PLQ.xxx.50.S
PLQ.xxx.60.S
PLQ.xxx.80.S
DA
ohne Beleuchtung
Modell
PLQ.xxx.40.WA
PLQ.xxx.50.WA
PLQ.xxx.60.WA
PLQ.xxx.80.WA
3 / 20
Maß e in mm
A
446
546
646
846
mit Beleuchtung
Modell
PLQB.xxx.50.W
PLQB.xxx.60.W
PLQB.xxx.80.W
PLQB.xxx.80.W
mit Beleuchtung
Modell
PLQB.xxx.50.D
PLQB.xxx.60.D
PLQB.xxx.80.D
PLQB.xxx.80.D
mit Beleuchtung
Modell
PLQB.xxx.50.S
PLQB.xxx.60.S
PLQB.xxx.80.S
PLQB.xxx.80.S
Maße in mm
Zifferblattgröße
A
40 cm
446
50 cm
546
60 cm
646
80 cm
846
mit Beleuchtung
Modell
PLQB.xxx.40.WA
PLQB.xxx.50.WA
PLQB.xxx.60.WA
PLQB.xxx.80.WA
Kabeleinführung
B
364
464
564
864
B
C
150
400
180
500
240
600
320
800
50
220
13
225
120
Kabel-
einführung
150
800640.03
