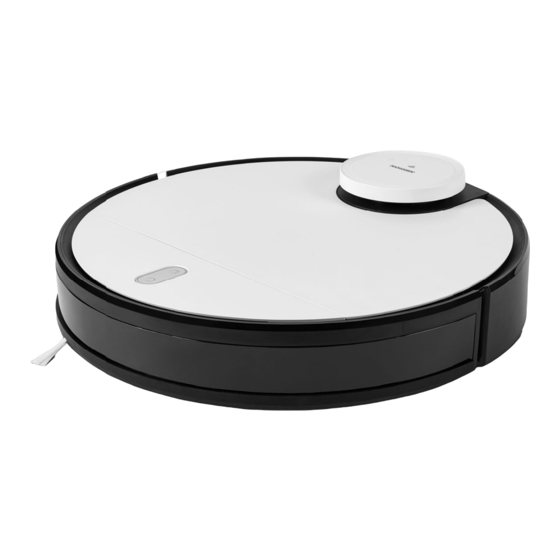

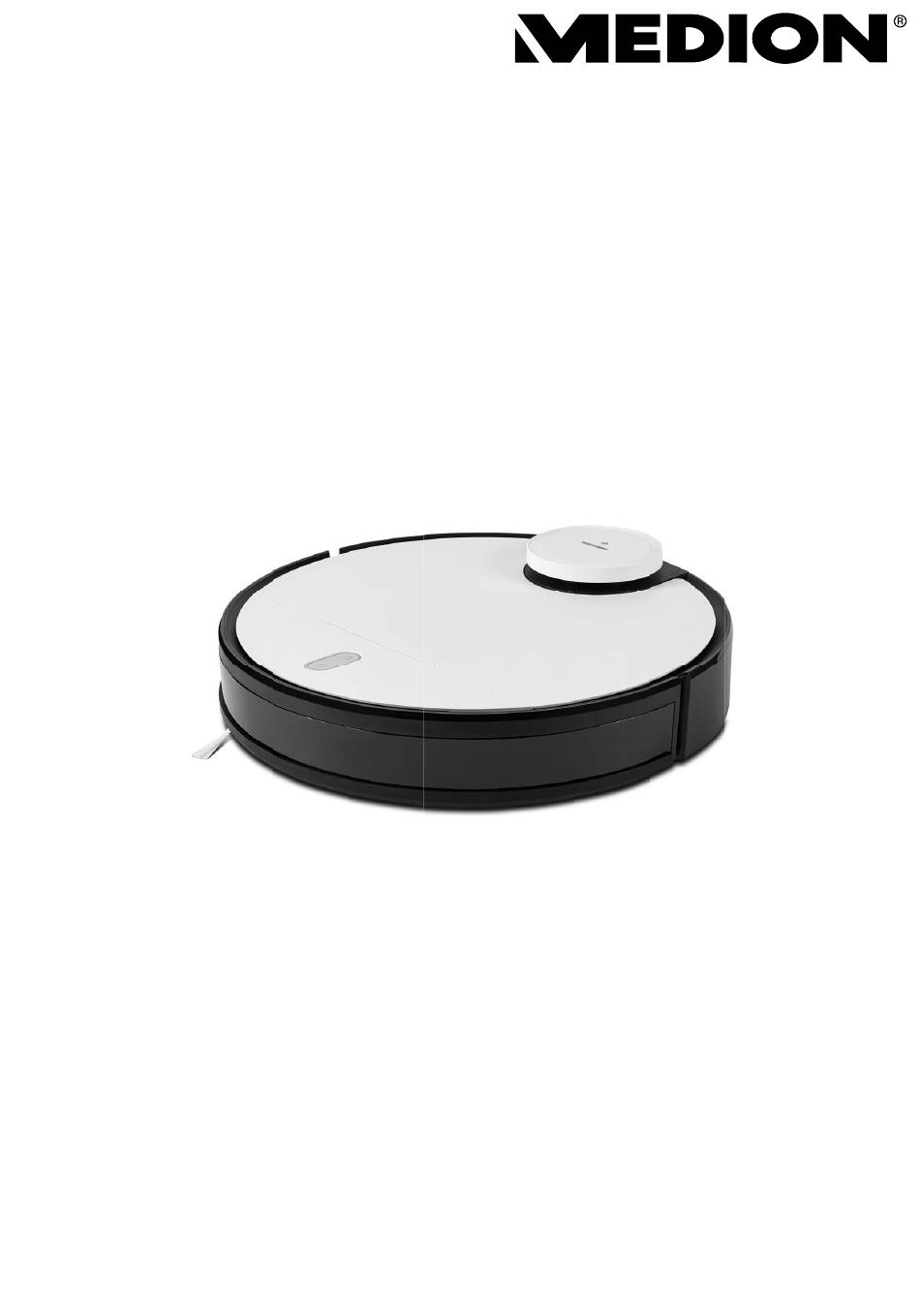

- Seite 1 Bedienungsanleitung Notice d‘utilisation Handleiding Manual de instrucciones Istruzioni per l‘uso Smarter Saug-Wischroboter Aspirateur robot laveur de sol intelligent Slimme zuig-/dweilrobot Robot mopa aspirador inteligente Robot aspira e lava intelligente MEDION X40 SW ® (MD 20040)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Bedienungsanleitung ..............5 1.1. Zeichenerklärung ....................5 Bestimmungsgemäßer Gebrauch .............. 8 Sicherheitshinweise ..................9 3.1. Hinweise zum Akkublock .................12 Lieferumfang ..................... 13 Geräteübersicht ..................14 5.1. Oberseite ........................14 5.2. Oberseite (offen) ....................15 5.3. Unterseite .......................16 5.4. Staubbehälter mit integriertem Wassertank ..........17 5.5. - Seite 3 Technische Daten ..................49 EU-Konformitätsinformation ..............50 Serviceinformationen ................51 Impressum ....................53 Datenschutzerklärung ................54...
-
Seite 4: Zu Dieser Bedienungsanleitung
1. Zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedie- nungsanleitung. - Seite 5 Weiterführende Informationen für den Gebrauch des Gerätes! HINWEIS! Hinweise in der Bedienungsanleitung beachten! Aufzählungspunkt / Information über Ereignisse während der Be- • dienung Auszuführende Handlungsanweisung Konformitätserklärung (siehe Kapitel „„17. EU-Konformitätsinforma- tion“ auf Seite 50): Mit diesem Symbol markierte Produkte erfül- len die Anforderungen der EG-Richtlinien.
- Seite 6 Gerät umweltgerecht entsorgen (siehe „15. Entsorgung“ auf Seite 47) Energieeffizienz Level VI Die Energieeffizienzlevel sind eine Standardunterteilung der Wir- kungsgrade externer und interner Netzteile. Die Energieeffizienz gibt dabei den Wirkungsgrad an und wird bis zur Level VI (effizien- testes Level) unterteilt. Der Netzadapter verfügt gemäß...
-
Seite 7: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Der Saug-Wischroboter dient zur selbsttätigen, trockenen und feuchten Reinigung von glatten und ebenen Fußböden im In- nenbereich. Verwenden Sie das Gerät nicht im Freien. Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwen- dungen verwendet zu werden, wie beispielsweise –... -
Seite 8: Sicherheitshinweise
3. Sicherheitshinweise WARNUNG! Verletzungsgefahr! Verletzungsgefahr für Kinder und Personen mit ver- ringerten physischen, sensorischen oder mentalen Fä- higkeiten (beispielsweise teilweise Behinderte, älte- re Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise jüngere Kinder). ... - Seite 9 Vor dem ersten Gebrauch und nach jeder Benutzung den Saug-Wischroboter sowie das Netzkabel auf Beschädigungen überprüfen. Gerät nicht in Betrieb nehmen, wenn der Saug-Wischroboter, die Ladestation oder das Netzkabel sichtbare Schäden auf- weisen. Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an das MEDION Service-Center.
- Seite 10 Bei längerer Abwesenheit oder bei Gewitter ziehen Sie das Netzteil/den Netzadapter aus der Steckdose. Tauchen Sie den Saug-Wischroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs das Netzteil/den Netzadapter aus der Steckdose.
-
Seite 11: Hinweise Zum Akkublock
Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstän- de (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden könnten (z. B. Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbe- reich. Decken Sie die Sensoren und Lüftungsschlitze des Saug- Wischroboter nicht ab. -
Seite 12: Lieferumfang
• Der Akkublock kann nicht ohne weiteres vom Benutzer selbst ausgetauscht werden. In diesem Fall muss der Akku von ei- nem qualifizierten Servicetechniker ausgetauscht werden. 4. Lieferumfang GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. ... -
Seite 13: Geräteübersicht
5. Geräteübersicht 5.1. Oberseite Ein-/Aus-Taste Stoßfänger Home-Taste zum Rückruf des Roboters zur Ladestation Staubfachabdeckung LiDAR Sensor 5.1.1. Funktionen der Taste Taste Funktion Drücken und halten Sie diese Taste für 3 Sekunden, um den Saug-Wischroboter ein- bzw. auszuschalten. Drücken Sie diese Taste, um die Reinigung zu starten. ... -
Seite 14: Betriebs-Led
5.1.2. Betriebs-LED Farbe und Zustand Erklärung • Reinigungsvorgang läuft/pausiert LED leuchtet weiß • Ladevorgang abgeschlossen LED blinkt weiß • Ladevorgang läuft LED pulsiert weiß • Ladevorgang bei niedrigem Ladezustand läuft • Ladezustand der Batterie niedrig >20% LED pulsiert pink • Fehlerhafte Funktion 5.2. -
Seite 15: Unterseite
5.3. Unterseite 11 11 Ladekontakte Laufrad: Zur Unterstützung der Bewegungsrichtung Rad zum Vortrieb (rechts) Wasserauslassöffnungen Rad zum Vortrieb (links) Bürste Seitenbürste, links... -
Seite 16: Staubbehälter Mit Integriertem Wassertank
5.4. Staubbehälter mit integriertem Wassertank Wassertank Rastnasen zur Entriegelung des Staubbehälters mit Wassertank Einfüllöffnung mit Verschlusskappe des Wassertanks Staubbehälter Öffnung zum Entleeren des Staubbehälters Staubfilter... -
Seite 17: Staubfilter
5.5. Staubfi lter HEPA-Filter Schwammfilter 5.6. Wischaufsatz Entriegelung der Rastnasen des Wassertanks Befestigungspads für Wischtuch Rastnasen für den Wassertank Halteschiene für Wischtuch Wasserauslassöffnungen... -
Seite 18: Ladestation
5.7. Ladestation Kontrollleuchte Ladekontakte Öffnung für Netzkabel... -
Seite 19: Ladestation (Unterseite)
5.8. Ladestation (Unterseite) Anschluss für den Netzadapter Aufbewahrung für das Netzkabel Abdeckung der Netzkabelaufbewahrung Abdeckung (Aufbewahrung Netzkabel) -
Seite 20: Erste Inbetriebnahme
6. Erste Inbetriebnahme 6.1. Saug-Wischroboter vorbereiten Entfernen Sie alle Verpackungsmaterialien und Folien vom Gerät. Drehen Sie den Saug-Wischroboter auf die Unterseite und legen ihn auf eine weiche Unterlage. Setzen Sie die mitgelieferte Seitenbürste senkrecht auf die Antriebswelle. Schrauben Sie die Schraube der Seitenbürste mit einem Kreuzschlitzschrauben- dreher fest. -
Seite 21: Ladestation Platzieren
6.3. Ladestation platzieren Platzieren Sie die Ladestation an einer Wand mit ebenem Untergrund und ver- meiden Sie direkte Sonneneinstrahlung. Achten Sie darauf, dass zu den Seiten ca. 0,5 m und nach vorne ca. 1,5 m Ab- stand benötigt wird und die Ladekontakte für den Saug-Wischroboter frei zu- gänglich sind. -
Seite 22: Staubsaugerbetrieb
Bei der Rückkehr zur Ladestation wird der Reinigungsvor- gang unterbrochen. Falls die Leistung des Akkus deutlich nachlassen sollte, wenden Sie sich an das MEDION Service-Center. 7. Staubsaugerbetrieb Um die beste Reinigungsleistung zu erzielen, stellen Sie sicher, dass alle losen Ge- genstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlän-... -
Seite 23: Wischerbetrieb
Bei niedrigem Akkustand kehrt der Saug-Wischroboter automatisch zur Ladestation zurück. Bei der Rückkehr zur Ladestation wird der Reini- gungsvorgang unterbrochen. Drücken Sie die Home-Taste ), um den Saug-Wischroboter zur Ladestation fahren zu lassen. Es ertönt die Ansage „HEADING HOME“ ... - Seite 24 Öffnen Sie die Verschlusskappe des Wassertanks. Befüllen Sie den Wassertank vorsichtig mit Wasser. HINWEIS! Gefahr von Sachschaden! Zusätze (Reinigungsmittel, etc.) im Wasser oder destilliertes/ent- miniralisiertes Wasser können zu Schäden am Gerät führen. Nutzen Sie nur Leitungswas- ser. ...
- Seite 25 Um nach erfolgter Reinung den Wischmop wie- der zu entfernen, drücken Sie die Entriegelung des Wischaufsatzes und ziehen den Wischaufsatz nach hinten aus dem Gerät. Leeren Sie nach jeder Feuchtreinigung den Was- sertank und die Wischmop-Auflage. Trocknen Sie beides mindestens für 24 Stunden.
-
Seite 26: Steuerung Des Saug-Wischroboters Über Die App
14 oder höher • Installation der MEDION® Life+ App auf Ihrem Smartphone oder Tablet. Die Steuerung über die MEDION® Life+ App funktioniert nur im 2,4 GHz WLAN Netz, ein Betrieb im 5 GHz WLAN Netz ist nicht möglich. 10. Download der App Um Ihren Saug-Wischroboter in vollem Funktionsumfang zu nutzen, laden Sie bitte die MEDION®... -
Seite 27: Einbindung Des Gerätes In Die App
11. Einbindung des Gerätes in die App Öffnen Sie die MEDION® Life+ App. Wenn Sie bisher noch kein Gerät in der MEDION® Life Plus App angemeldet ha- ben, tippen Sie auf die Schaltfläche GERÄT HINZUFÜGEN (s. Abb. 1). - Seite 28 Geben Sie im nächsten Schritt das Passwort Ihres WLAN-Netzwerks ein (s. Abb. 3) und tippen Sie anschließend auf WEITER. Sollte das gewünschte WLAN-Netzwerk nicht vorausgewählt sein, ge- ben Sie den Netzwerknamen manuell ein. Achten Sie hierbei unbedingt auf Groß- und Kleinschreibung. Der eingegebene Name muss exakt identisch zu dem Netzwerknamen in den WLAN-Einstellungen sein.
- Seite 29 Eine Sprachmeldung des Roboters gibt an, wenn das Gerät erfolgreich in den Kopp- lungsmodus versetzt wurde. Öffnen Sie die Klappe des Roboters und prüfen Sie, ob die WLAN-LED (unter der Klappe) blinkt/pulsiert. (s. Abb. 5) Abb. 5...
- Seite 30 Fahren Sie in der App mit der Einrichtung fort. Klicken Sie in der Anzeige unten auf JETZT VERBINDEN (s. Abb. 6). Unter Android werden Sie automatisch in die WLAN-Einstellungen wei- tergeleitet. Unter iOS müssen Sie unter Umständen noch manuell in das WLAN-Menü navigieren. SL-MEDION-XXX Abb. 6...
- Seite 31 Kehren Sie nach erfolgreicher Verbindung mit dem Geräte-Hotspot („SL-MEDION-XXX“-Netzwerk) in die App zurück. Bestätigen Sie etwaige Pop-Up-Benachrichtigungen, dass „SL-MEDION-XXX“ nicht mit dem Internet verbunden ist. Bestätigen Sie ebenfalls, dass die MEDION Life+ App Geräte in Ihrem Netzwerk finden und hinzufügen darf. Eine Verbindung ist andernfalls nicht möglich.
- Seite 32 Der Verbindungsaufbau in der App wird automatisch gestartet (s. Abb. 9). Abb. 9 Abb. 10 Nach erfolgreicher Verbindung wird eine entsprechende Bestätigung angezeigt, dass das Gerät erfolgreich hinzugefügt wurde (s. Abb. 10). Sie haben nun noch die Option, Ihren Saugroboter umzubenennen. Danach können Sie das Gerät in der Geräteliste auswählen.
- Seite 33 Der Saug-Wischroboter muss sich für die Erkundungsfahrt im Betriebs- modus „AUTO“ (vgl. Abb. 11) befinden. Klicken Sie auf den Auswahlpunkt „START“ im unteren Bildschirmbereich. (s.Abb. 11) um die Erkundungsfahrt zu starten. Abb. 11 Nach Abschluss seiner Erkundungsfahrt kehrt der Saug-Wischroboter automatisch zur Ladestation zurück.
-
Seite 34: Informationen Zu Markenzeichen
12. Informationen zu Markenzeichen Die Android™ Wortmarke und die Logos sind eingetragene Marken der Firma Google LLC und werden von MEDION unter Lizenz verwendet. Andere Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. 13. Reinigung und Pfl ege WARNUNG! Stromschlaggefahr! Es besteht die Gefahr eines elektrischen Schlags/Kurz- schlusses durch stromführende Teile. -
Seite 35: Saug-Wischroboter Reinigen
Teil des Saug-Wisch- Reinigungsintervall Austauschintervall roboter Alle 3 - 6 Monate oder wenn Wischmop-Auflage Nach jeder Reinigung die Wischmop-Auflage ver- braucht ist. Wassertank Nach jeder Reinigung 13.2. Saug-Wischroboter reinigen Ihr Saug-Wischroboter lässt sich schnell und einfach reinigen und pflegen. Leeren Sie den Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. -
Seite 36: Staubfilter Reinigen
Leeren Sie den Staubbehälter über einem Mülleimer. Klopfen Sie ggf. vorsichtig den Staub heraus. Spülen Sie den Staubbehälter mit Wasser aus. Eine Reinigung mit Wasser ist nicht jedes Mal nötig. Stellen Sie den Staubbehälter nicht in die Spülmaschi- ... -
Seite 37: Saugöffnung Und Bürste Reinigen
Spülen Sie die Filterteile mit Wasser aus. Eine Reinigung mit Wasser ist nicht jedes Mal nötig. Reinigen Sie den Filter nicht in einer Spülmaschine Lassen Sie die Filterbestandteile mindestens 24 Stun- den trocken. Sobald die Filter trocken sind, setzen Sie die Filter wie- der ein. - Seite 38 Entfernen Sie Schmutz und Staub an und in der Saugöffnung mit einem feuchten Wisch- tuch. Sollten sich lange Haare oder Fäden um die Bürste gewickelt haben schneiden Sie diese auf und bürsten die Bürste anschließend gründlich ab. Setzen Sie nun die Bürste wieder in die Öff- nung.
-
Seite 39: Seitenbürsten Reinigen
Wir empfehlen, die Bürsten in Abständen von 3-6 Monaten je nach Grad der Abnutzung auszutauschen, um eine volle Saugleistung des Saug-Wischrobo- ters zu garantieren. Für Zubehör wenden Sie sich bitte an unser MEDION Ser- vice-Center. Sollten sich die Borsten verbiegen, kann es helfen, die Bürsten in hei- ßes Wasser zu legen damit die Borsten wieder ihre Ausgangsform an-... -
Seite 40: Laufrad Reinigen
13.7. Laufrad reinigen Heben Sie das vordere Laufrad nach oben und lösen es aus der Befestigung. Reinigen Sie es von Verschmutzungen mit einem angefeuchteten Tuch. Nach der Reingung befestigen Sie das Lauf- rad unter leichtem Druck wieder an seine ur- sprünglichen Position. -
Seite 41: Außerbetriebnahme
Ansage. Prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgen- den Übersicht selbst beheben können. Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser MEDION Service-Center oder eine ge- eignete Fachwerkstatt. Problem Sprachausgabe Mögliche Ursache... - Seite 42 Problem Sprachausgabe Mögliche Ursache Lösung Error 4: Beseitigen Sie Rolling brush stuck. Die Bürstenrolle ist ver- etwaige Ver- Bürste klemmt schmutzt oder blockiert. schmutzungen Remove and clean oder Blockaden. the rolling brush Stellen Sie den Saug-Wischrobo- Der Saug-Wischrobo- Error 5: ter wieder auf eine Positionierungs-...
-
Seite 43: Mögliche Ursache
Problem Sprachausgabe Mögliche Ursache Lösung Prüfen Sie die seit- Error 12: Linker oder lichen Richtungs- Linker oder rechter RIch- sensoren. The right alongwall rechter Richtungs- tungssensor ist ver- sensor is blocked. sensor ist blockiert Bitte reinigen Sie schmutzt. bzw. - Seite 44 Problem Sprachausgabe Mögliche Ursache Lösung Schalten Sie den Roboter komplett Überprüfen Sie den korrekten Sitz der Batterie Warten Sie bis die Error S1: Fehler an der Batterie Batterie eine Tem- peratur zwischen Battery Error. Refer to Die Batterietemperatur Batteriefehler (0 °...
- Seite 45 Problem Sprachausgabe Mögliche Ursache Lösung Prüfen Sie die Rei- nigunsbürste auf Error S5: Rolling mögliche Blocka- Brush Error. Refer to Fehlermeldung an Fehler an der Reini- Owner‘s Manual or der Reinigungs- gungsbürste Bleibt der Fehler App for help bürste bestehen, wenden Sie sich an den Ser-...
-
Seite 46: Entsorgung
15. Entsorgung VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT (nur für Deutschland) Alle mit dem nebenstehenden Symbol gekennzeichneten Elektro- bzw. Elektronikgeräte dürfen nicht im normalen Hausmüll entsorgt werden, sondern sind vom Endnutzer am Ende ihrer Lebenserwartung einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. - Seite 47 Die Adressen können Sie von Ihrer Kommunalverwaltung erhalten. Verfügt das Altgerät über Datenspeicher, sollten vor der Rückgabe alle Daten extern gesichert und von dem Altgerät dauerhaft und unwider- ruflich gelöscht werden. Endnutzer sind ausschließlich selbst dafür ver- antwortlich, dass alle personenbezogenen Daten auf den zu entsorgen- den Altgeräten gelöscht sind.
-
Seite 48: Technische Daten
D093-4S2P Hersteller: BYD, China Akkuspannung: 14,4 V Akkukapazität: 5000mAh Leistung: 72Wh Ladedauer: <6 Stunden Betriebstemperatur: 0 °C – 40 °C Netzteil Dongguan Guanjin Electronics Techno- logy Co., Ltd. Importeur: MEDION AG Hersteller Am Zehnthof 77 45307 Essen Deutschland HR-Nummer: HRB 13274... -
Seite 49: Eu-Konformitätsinformation
Effizienz bei geringer Last (10%) ≥84.38% Leistungsaufnahme bei Nulllast 0.090 W Max 17. EU-Konformitätsinformation Hiermit erklärt MEDION AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägi- gen Bestimmungen befindet: • RE- Richtline 2014/53/EU •... -
Seite 50: Serviceinformationen
Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service-Community unter community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. - Seite 51 Schweiz Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 0848 - 33 33 32 Serviceadresse MEDION/LENOVO Service Center Ifangstrasse 6 8952 Schlieren Schweiz Belgien Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 02 - 200 61 98 Serviceadresse MEDION B.V.
-
Seite 52: Impressum
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: Das Copyright liegt beim Inverkehrbringer: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. -
Seite 53: Datenschutzerklärung
20. Datenschutzerklärung Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, D-45307 Essen als Verantwortliche Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieb- lichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D-45307 Essen;...
