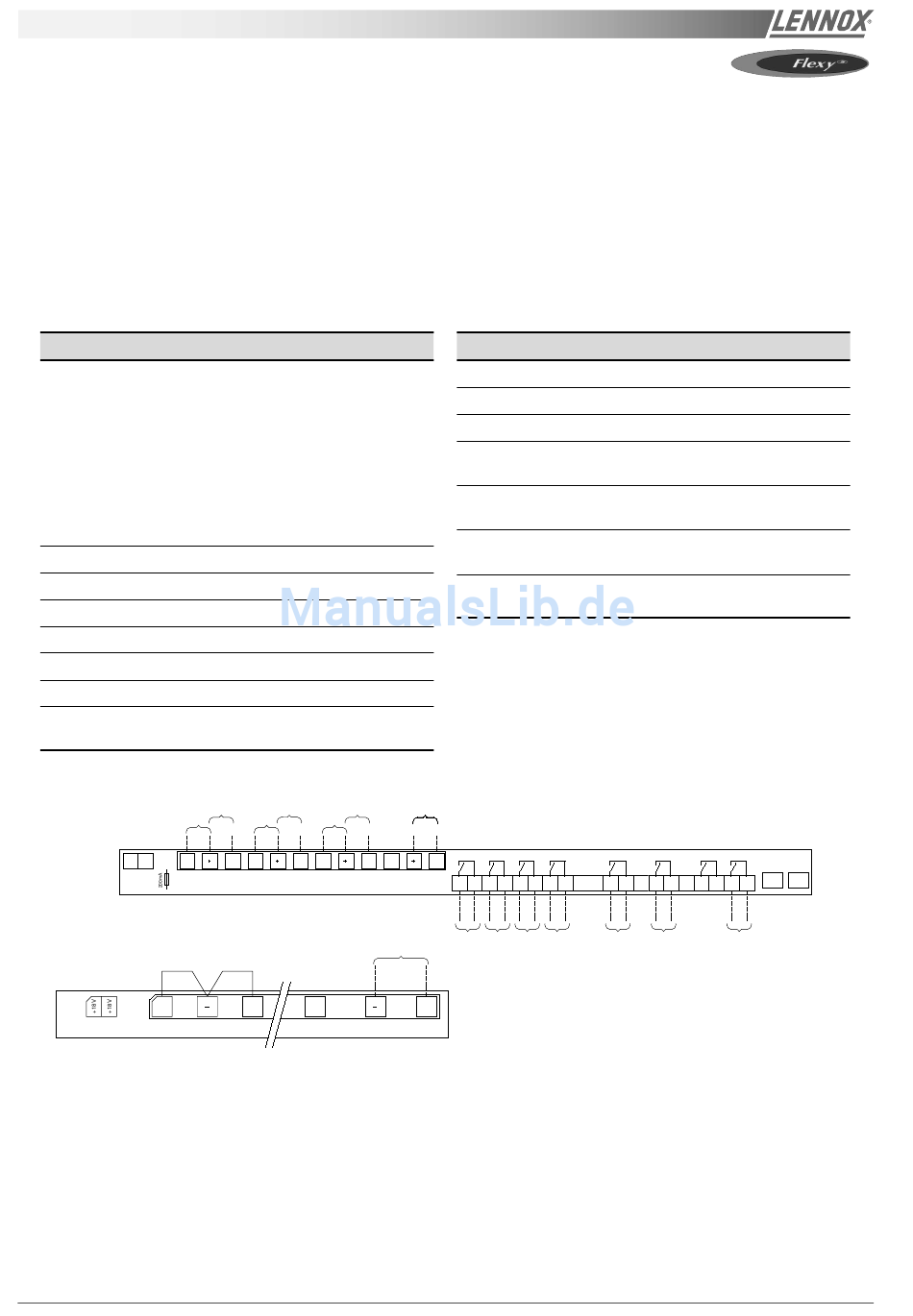

POTENTIALFREIE BMS-KONTAKTE
Diese Option dient nur zum Herstellen einer Verbindung an
BMS über einen Satz fester Kontakte.
Sie erfordert eine Karte KP 05, falls diese noch nicht installiert
ist, sowie eine Karte KP 12.
Die Einspeisung darf nur über ein abgeschirmtes Kabel
erfolgen.
Relaisgrenzwerte:
• 10 A - 250 V mit ohmscher Belastung
• 4 A - 250 V mit induktiver Belastung.
Eingang Funktion
A Einstellpunktverschiebung:
Über ein 0/20-mA-Signal kann eine lineare
Verschiebung von 0 bis 10° C zur
Sollwerttemperatur hinzugefügt werden
(Mittelpunkt zwischen den Sollwerten für
Klimatisierung und Heizung). Falls Ihr
Befehlssignal von einem anderen Typ ist,
beraten unsere Ingenieure Sie vor der Eingabe
in die CLIMATIC™ gerne über den geeigneten
Interface-Typ.
B Gerät Ein/Aus (ROOFTOP Ein, wenn Gerät Aus).
C Kontakt - erzwungener Nachtbetrieb
D Kontakt - erzwungener Tagbetrieb
E Kontakt - erzwungener Betrieb bei 50 %
F Sperren der Heizungsfunktion
G Sperren der Lüftungsfunktion
H Informationsübertragung von einer externen,
bauseitigen Komponente
12V 12V 1
J2
J3
KP 12.2
1
J3 J1
KP05
Seite 56 - IOM / ROOF-TOP FLEXY™ Serie
E G
C
B
D F
2 3 4 5 6
2 7
Ausgang Funktion
a Meldung Filterstörung
b Meldung Ventilatorstörung
c Meldung Verdichterstörung
d Meldung Störung des Gasbrenners oder der
Elektroheizung
e Meldung Zulufttemperatur höher als Sollwert
(Sollwert 74)
f Meldung Zulufttemperatur niedriger als
Sollwert (Sollwert 71)
g Befehl von einer externen, bauseitigen
Komponente
H
RL1 RL2 RL3 RL4
7 8
Com No Com No Com No Com No
J3
a b c d
A
8
RL5 RL6 RL7 RL8
Com No Com No Com No Com No J6
e f g
J4
