VORBEREITUNG
Vor Installation der Anlage MUSS folgendes überprüft werden:
- Ist genug Platz für die Maschine vorhanden?
- Ist die Aufstellfläche stark genug, um das Gerätegewicht
zu tragen? Vor der Installation muß der Rahmen sehr
genau überprüft werden.
- Wird die Dachfläche durch die Öffnungen für die Zu-
und Rückluftkanäle übermäßig geschwächt?
- Gibt es Gegenstände, die den Betrieb der Anlage
behindern könnten?
- Entspricht die vorhandene Stromversorgung den
elektrischen Daten der Maschine?
- Stimmt der Geräuschpegel der Maschine mit der
Spezifikation überein?
- Kann das Kondensat abfließen?
- Gibt es genügend Zugangsmöglichkeiten für
Servicearbeiten?
- Bei der Installation einer Maschine sind die
Transportmethoden je nach Baustellenvoraussetzungen
unterschiedlich (Hubschrauber oder Kran). Wurden
diese in Betracht gezogen?
- Stellen Sie sicher, daß die Maschine gemäß den
Anleitungen und zutreffenden Vorschriften installiert
wird.
- Vergewissern Sie sich, daß die Kältemittelleitungen
nicht am Gehäuse anliegen oder mit einanden
Leitungen in Berührung kommen.
Stellen Sie sicher, daß keine Hindernisse (Mauern, Bäume
oder Dachsimse) die Rohrverbindungen blockieren oder den
Zugang für Montage- und Servicearbeiten behindern.
MODELLE
FC/FH/FG/FD
50
60 è 140
160 & 190
FX
25 & 30
35 è 55
70 è 100
110 è 170
*: je nach Anschluß
Seite 10 - IOM / ROOF-TOP FLEXY™ Serie
A
B
1000
1000
1400
1000
2000
1000
*
1100
*
1300
*
1700
*
2000
WICHTIGE HINWEISE ZUR INSTALLATION
Die Oberfläche, auf der die Anlage installiert wird, muß sauber
sein. Es dürfen keine Hindernisse vorhanden sein, die die
Luftströmung zu den Verflüssigern behindern könnten:
- Vermeiden Sie unebene Oberflächen.
- Installieren Sie nicht zwei Maschinen nebeneinander
oder allzu dicht zusammen, da dies die Luftströmung zu
den Verflüssigern beeinträchtigen könnte.
Vor der Installation eines Dachklimagerätes in Kompakt-
ausführung müssen Sie folgendes ermitteln:
- Die Richtung und Position der Luftströmungen
- Die äußeren Abmessungen des Gerätes und die
Abmessungen der Zu- und Rückluftverbindungen
- Die Anordnung der Türen und wie viel Freiraum benötigt
wird, um sie für den Zugang zu den verschiedenen
Komponenten zu öffnen.

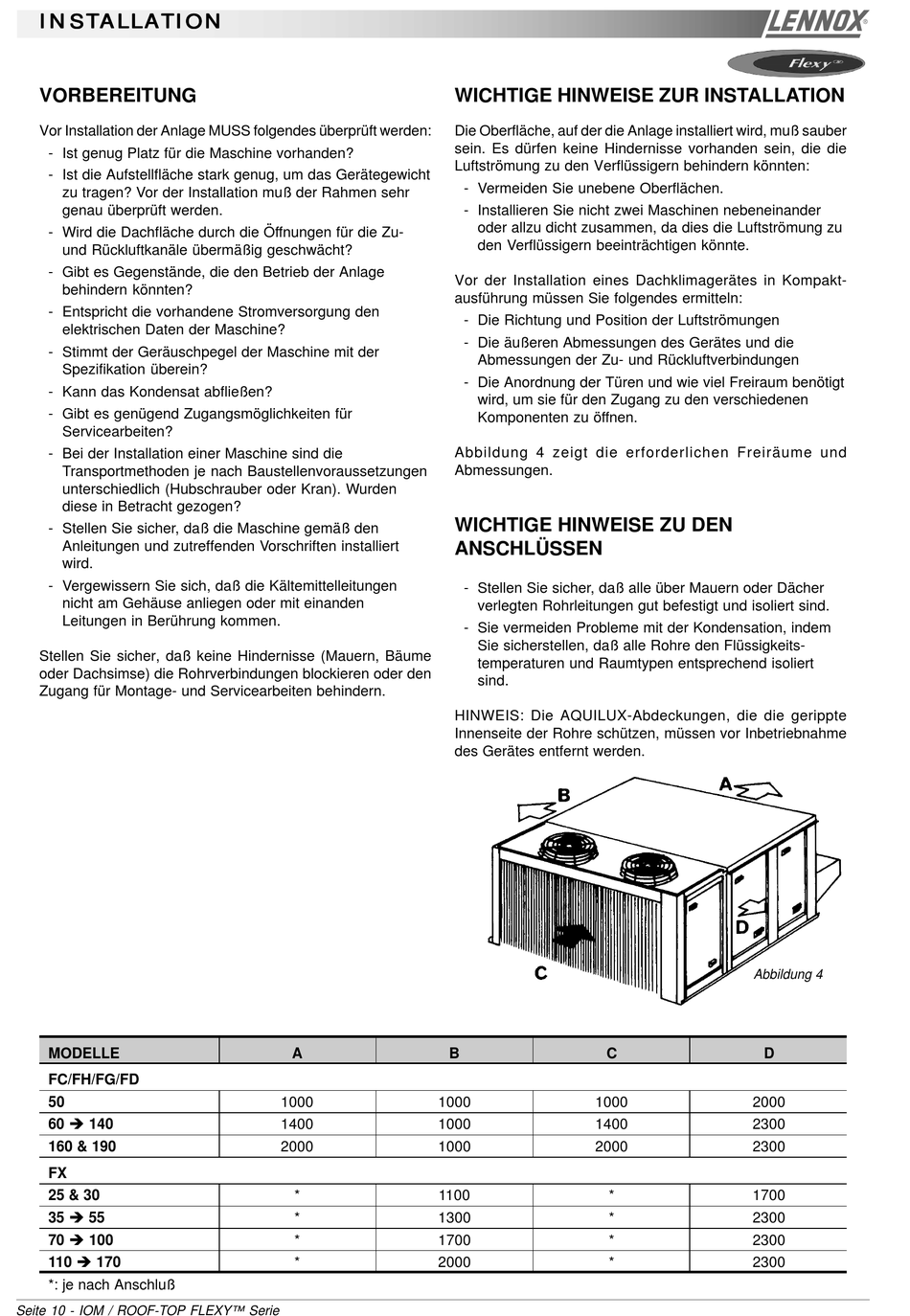

Abbildung 4 zeigt die erforderlichen Freiräume und
Abmessungen.
WICHTIGE HINWEISE ZU DEN
ANSCHLÜSSEN
- Stellen Sie sicher, daß alle über Mauern oder Dächer
verlegten Rohrleitungen gut befestigt und isoliert sind.
- Sie vermeiden Probleme mit der Kondensation, indem
Sie sicherstellen, daß alle Rohre den Flüssigkeits-
temperaturen und Raumtypen entsprechend isoliert
sind.
HINWEIS: Die AQUILUX-Abdeckungen, die die gerippte
Innenseite der Rohre schützen, müssen vor Inbetriebnahme
des Gerätes entfernt werden.
C
1000
1400
2000
*
*
*
*
Abbildung 4
D
2000
2300
2300
1700
2300
2300
2300
