2 Anschlüsse und Bedienelemente
Folgende Anschlüsse können je nach Ausführung genutzt werden:
10-polige Schraubklemmenleiste (IPEH-002210-P)
2 x 9-polige D-Sub-Anschlüsse (IPEH-002210/11)
I/O-Pin: digitaler Eingang auf CAN-Kanal 2 (IPEH-002210)
I/O-Pin: digitaler Eingang auf CAN-Kanal 1 (IPEH-002211)
RS-232-Schnittstelle für serielle Datenübertragung (IPEH-002210-P)
Boot-Eingang zur Aktivierung des CAN-Bootloaders für Firmware-Upload
(siehe Abschnitt 6.2 Hardware einrichten)
Serielle und Debugging-Ports des Mikrocontrollers
(siehe Kapitel 3 Hardware-Konfiguration)
2 Anschlüsse und Bedienelemente
Benutzerhandbuch 3.0.0

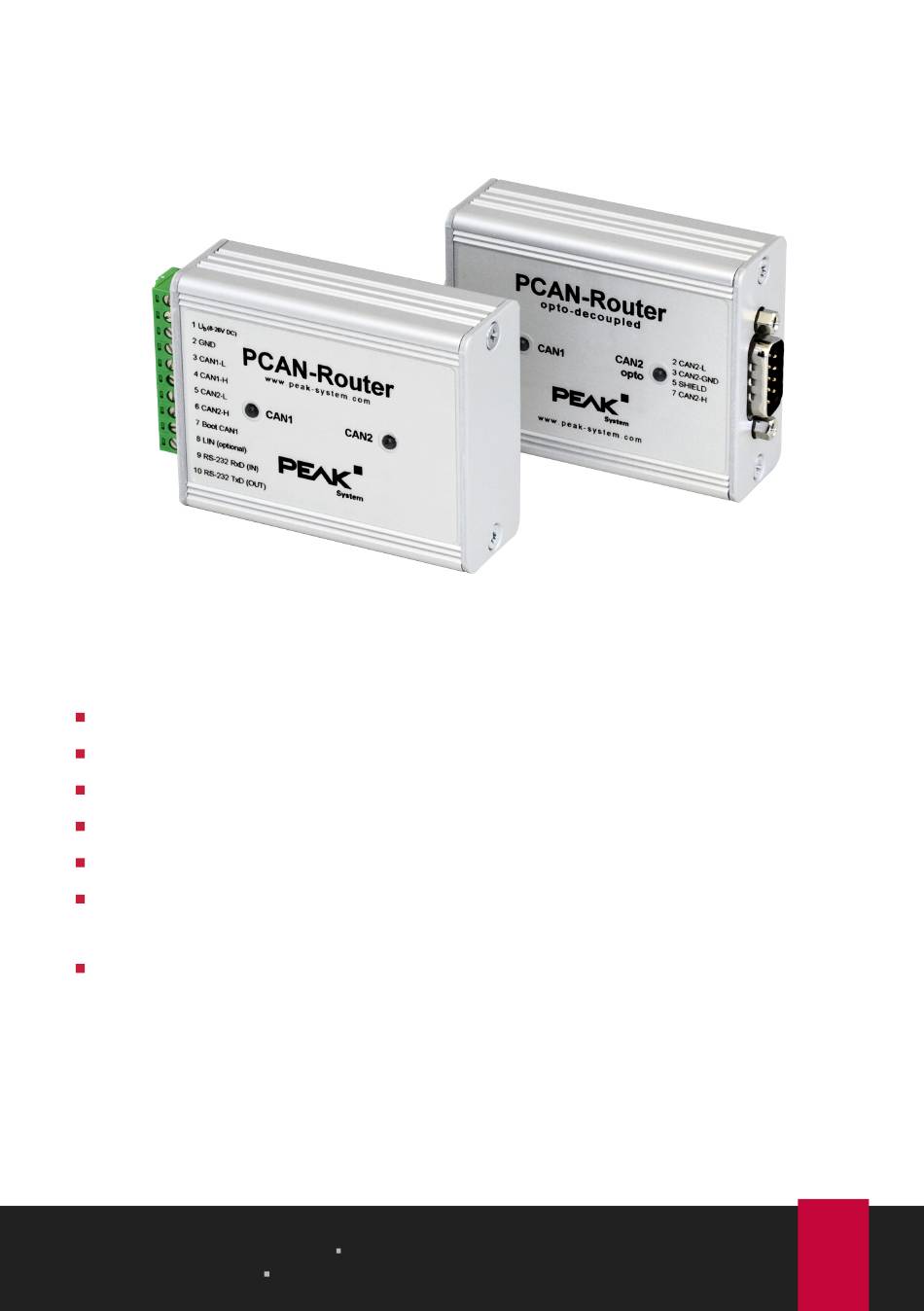

PCAN-Router mit 10 Anschluss-Polen oder
2 x 9-Pin D-Sub-Anschlüssen und 2 Status-LEDs
PCAN-Router
