Peak PCAN-Router Benutzerhandbuch Seite 29

8. Klicken Sie auf Weiter.

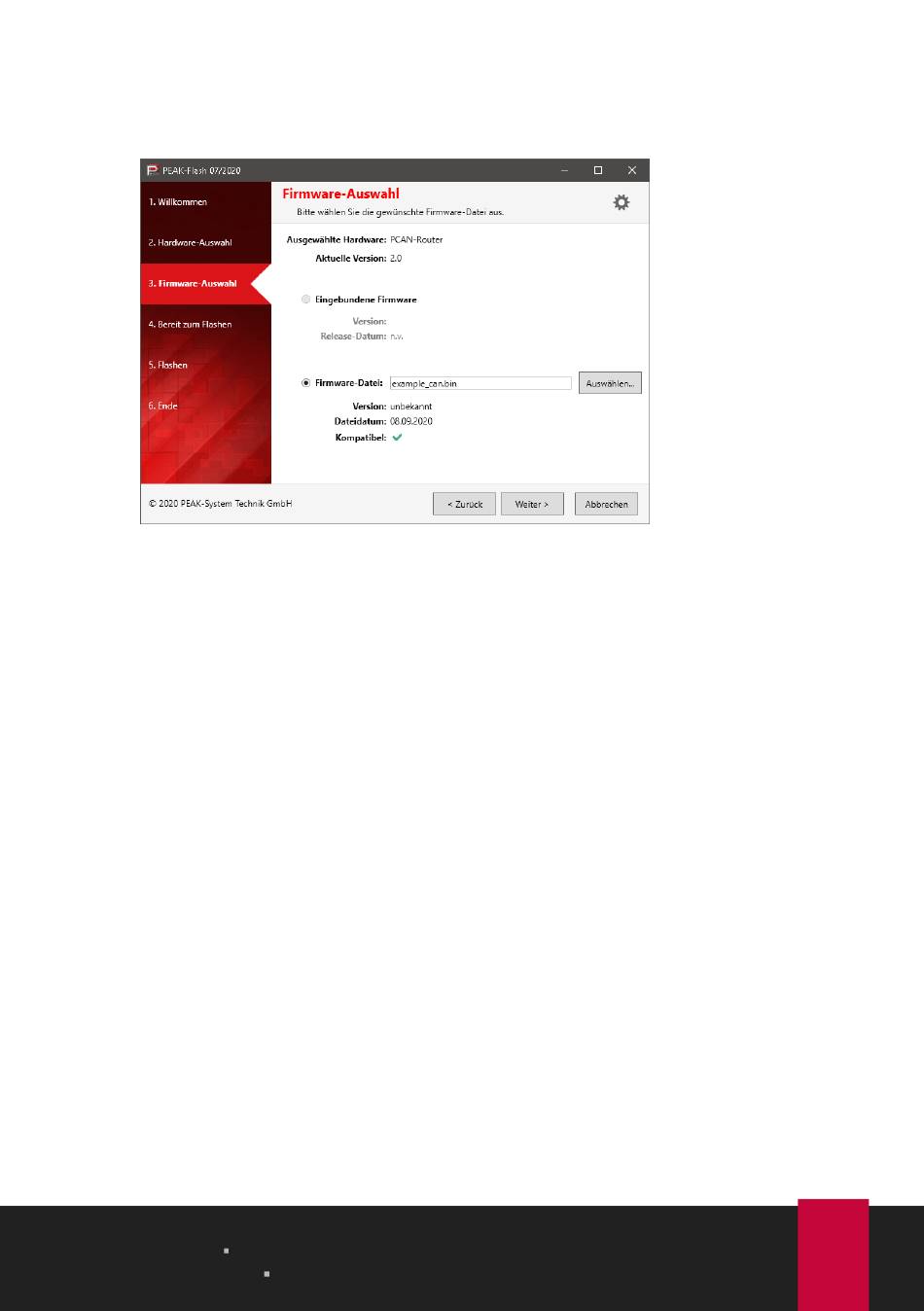

Das Fenster Firmware-Auswahl erscheint.
9. Wählen Sie das Optionsfeld Firmware-Datei und drücken Sie auf Auswählen.
10. Wählen Sie die entsprechende Datei (*.bin) aus.
11. Klicken Sie auf Weiter.
Der Dialog Bereit zum Flashen erscheint.
12. Klicken Sie auf Start, um die neue Firmware auf den PCAN-Router zu
übertragen.
Der Dialog Flashen erscheint.
13. Nachdem der Vorgang abgeschlossen ist, drücken Sie auf Weiter.
14. Sie können das Programm beenden.
15. Trennen Sie den PCAN-Router von der Spannungsversorgung.
16. Trennen Sie die Verbindung zwischen Boot und der Spannungsversorgung
U , U oder U
b1 b2
17. Verbinden Sie den PCAN-Router mit der Spannungsversorgung.
Sie können den PCAN-Router nun mit der neuen Firmware verwenden.
