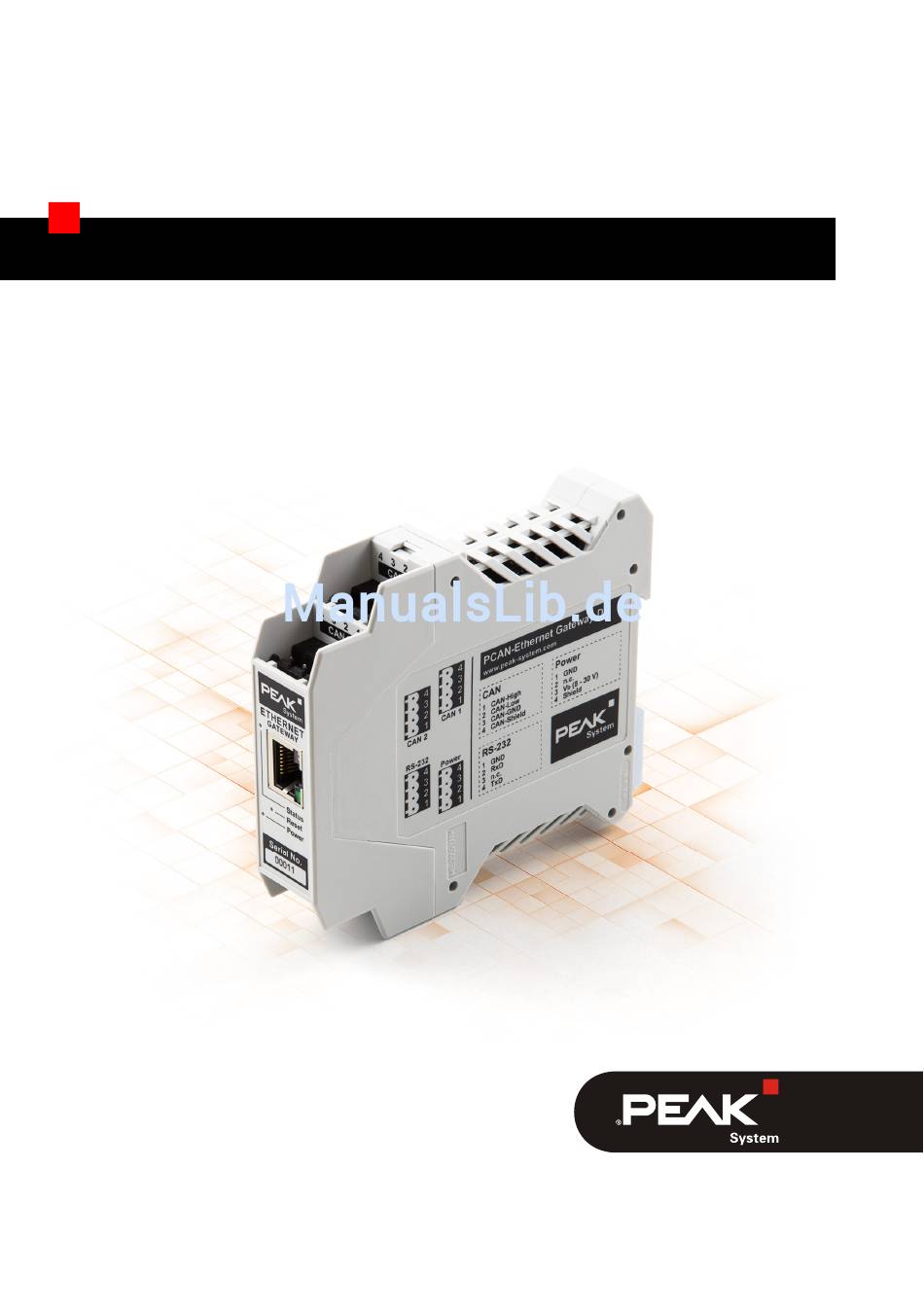

- Seite 1 PCAN-Ethernet Gateway DR CAN- zu LAN-Gateway im Hutschienengehäuse Benutzerhandbuch Dokumentversion 1.6.1 (2018-07-10)
- Seite 2 PCAN-Ethernet Gateway DR 2.7.0 IPEH-004010 PCAN® ist eine eingetragene Marke der PEAK-System Technik GmbH. CANopen® und CiA® sind eingetragene Gemeinschaftsmarken des CAN in Automation e.V. Alle anderen Produktnamen in diesem Dokument können Marken oder eingetragene Marken der jeweiligen Eigentümer sein. Diese sind nicht ausdrücklich durch ™ oder ®...
-
Seite 3: Inhaltsverzeichnis
PCAN-Ethernet Gateway DR – Benutzerhandbuch Inhalt Einleitung Eigenschaften im Überblick Voraussetzungen für den Betrieb Lieferumfang Anschlüsse CAN1/CAN2 RS-232 Power (Spannungsversorgung) Inbetriebnahme Erste Verbindung zum PCAN-Gateway herstellen 3.1.1 Vorbereiten des Computers 3.1.2 Herstellen der Verbindung Grundlegende Konfiguration 3.2.1 Zugangsdaten ändern 3.2.2 CAN-Kanäle einrichten... - Seite 4 PCAN-Ethernet Gateway DR – Benutzerhandbuch Konfiguration Aufbau der Website 5.1.1 Kopfbereich 5.1.2 Navigation 5.1.3 Allgemeine Symbole Status Routing 5.3.1 Manage Routes 5.3.2 Add / Edit Route 5.3.3 Scan for Devices Filters 5.4.1 Manage Filters 5.4.2 Add / Edit Filter Network 5.5.1...
-
Seite 5: Einleitung
PCAN-Ethernet Gateway DR – Benutzerhandbuch Einleitung Das PCAN-Ethernet Gateway DR ermöglicht die Verbindung von verschiedenen CAN-Bussen über IP-Netzwerke. Dafür werden CAN- Frames in TCP- oder UDP-Nachrichtenpakete verpackt und über das IP-Netz von einem zum anderen Gerät weitergeleitet. Das PCAN-Ethernet Gateway DR stellt dafür einen LAN-Anschluss und zwei High-Speed-CAN-Schnittstellen zur Verfügung. -
Seite 6: Voraussetzungen Für Den Betrieb
PCAN-Ethernet Gateway DR – Benutzerhandbuch Monitoring und Konfiguration der Geräte über die Weboberfläche oder JSON-Schnittstelle Neustart und Zurücksetzen des Geräts auf die Werkseinstellungen über einen Reset-Taster Kunststoffgehäuse (Breite: 22,5 mm) zur Montage auf einer Hutschiene (DIN EN 60715 TH35) LEDs für Gerätestatus und Spannungsversorgung Spannungsversorgung von 8 bis 30 V Erweiterter Betriebstemperaturbereich von -40 bis 85 °C... -
Seite 7: Lieferumfang
PCAN-Ethernet Gateway DR – Benutzerhandbuch Lieferumfang PCAN-Ethernet Gateway DR im Hutschienengehäuse Gegenstecker für beide CAN-Kanäle, RS-232 und Spannungs- versorgung (Phoenix Contact MSTB 2,5/4-ST BK - 1756298) RJ-45 Netzwerk Patchkabel (2 m) Handbuch im PDF-Format Gedruckte Kurzanleitung... -
Seite 8: Anschlüsse
PCAN-Ethernet Gateway DR – Benutzerhandbuch Anschlüsse Abbildung 1: Position der Anschlüsse CAN1/CAN2 Die CAN-Anschlüsse befinden sich auf der oberen Seite des Gehäuses. Funktion CAN-High CAN-Low CAN-GND Abbildung 2: Pin-Belegung CAN-Shield CAN-Anschluss 1 + 2 Die Gegenstecker (Phoenix Contact MSTB 2,5/4-ST BK - 1756298) -
Seite 9: Rs-232
PCAN-Ethernet Gateway DR – Benutzerhandbuch RS-232 Der RS-232-Anschluss befindet sich an der unteren Seite des Gehäuses. Funktion nicht belegt Abbildung 3: Pin-Belegung RS-232-Anschluss Der Gegenstecker (Phoenix Contact MSTB 2,5/4-ST BK - 1756298) ist im Lieferumfang enthalten. Power (Spannungsversorgung) Der Anschluss für die Spannungsversorgung befindet sich an der unteren Seite des Gehäuses. -
Seite 10: Lan
PCAN-Ethernet Gateway DR – Benutzerhandbuch Der RJ-45-Anschluss für die Verbindung mit einem LAN-Netz befindet sich mittig auf der Vorderseite des Gehäuses. Funktion Abbildung 5: Pin-Belegung nicht belegt RJ-45-Anschluss nicht belegt nicht belegt nicht belegt... -
Seite 11: Inbetriebnahme
PCAN-Ethernet Gateway DR – Benutzerhandbuch Inbetriebnahme Das PCAN-Ethernet Gateway DR wird über eine Weboberfläche ein- gerichtet. Dafür muss das Modul über LAN mit einem Computer verbunden sein, der sich im selben logischen Netzwerk wie das Gateway befindet (192.168.1.xxx). Erste Verbindung zum PCAN-Gateway herstellen Bei der ersten Inbetriebnahme oder nach dem Zurücksetzen auf die... -
Seite 12: Herstellen Der Verbindung
PCAN-Ethernet Gateway DR – Benutzerhandbuch Notieren Sie sich die bisherigen Einstellungen für das spätere Zurücksetzen des Computers. Wählen Sie Folgende IP-Adresse verwenden. Geben Sie eine IP-Adresse aus dem Bereich von 192.168.1.1 bis 192.168.1.254 ein (jedoch nicht die Adresse des PCAN- Gateways, die auf der linken Gehäuseseite angegeben ist). - Seite 13 Passwort ein und bestätigen Sie abschließend mit Enter. Der zugangsbeschränkte Bereich öffnet sich und Sie können mit der Einrichtung des PCAN-Ethernet Gateway DR begin- nen. Eine Beschreibung der grundlegenden Konfigurationen finden Sie im folgenden Abschnitt 3.2. Hinweis: Setzen Sie anschließend die IP-Adresse des...
-
Seite 14: Grundlegende Konfiguration
PCAN-Ethernet Gateway DR – Benutzerhandbuch Grundlegende Konfiguration Ändern Sie als erstes ihre Login-Daten und richten Sie dann die Verbindung des PCAN-Gateways mit CAN und dem LAN-Netz ein. 3.2.1 Zugangsdaten ändern Öffnen Sie die Seite Device > User Management. Ändern Sie auf dieser Seite die Zugangsdaten. Legen Sie einen neuen Benutzernamen und ein neues Passwort fest. -
Seite 15: Verbindung Mit Dem Lan-Netz Einrichten
PCAN-Ethernet Gateway DR – Benutzerhandbuch aktiviert werden. Aktivieren Sie den Listen-Only-Mode mit einem Klick auf die Checkbox. Bestätigen Sie anschließend die Eingaben jeweils mit Save Settings. 3.2.3 Verbindung mit dem LAN-Netz einrichten Passen Sie die IP-Adressdaten des PCAN-Gateways an das zukünftige LAN-Netz an. - Seite 16 PCAN-Ethernet Gateway DR – Benutzerhandbuch Manuelle Adressvergabe Wird für das LAN-Netz DHCP nicht verwendet, geben Sie im unteren Bereich der Seite die Adressdaten an, die das Modul im LAN-Netz erhalten soll: IP-Adresse und Subnetz- maske. Die Gateway-Adresse kann optional angegeben werden.
-
Seite 17: Installation Des Pcan-Gateways
PCAN-Ethernet Gateway DR – Benutzerhandbuch Installation des PCAN-Gateways Um das PCAN-Ethernet Gateway DR mit dem IP-Netz (Ethernet) zu verbinden, gehen Sie wie folgt vor: Montieren Sie das PCAN-Ethernet Gateway DR am dafür vorgesehenen Platz auf der Hutschiene, indem Sie es oben einhängen und unten einrasten. -
Seite 18: Betrieb
PCAN-Ethernet Gateway DR – Benutzerhandbuch Betrieb Abbildung 7: Frontseite mit LEDs und Reset-Taster Status-LEDs Das PCAN-Ethernet Gateway DR hat zwei Status-LEDs, sowie zwei LAN-LEDs, welche die folgenden Zustände darstellen: LEDs Status Bedeutung Status Grün leuchtend Systemstart Grün blinkend Betriebsbereit Gelb leuchtend Es werden Daten übertragen... -
Seite 19: Reset-Taster
PCAN-Ethernet Gateway DR – Benutzerhandbuch Reset-Taster Wenn das PCAN-Ethernet Gateway DR beispielsweise durch eine fehlerhafte Konfiguration nicht mehr erreichbar ist, kann es über den Reset-Taster auf die Werkseinstellungen zurückgesetzt werden. Zur Durchführung eines Reset drücken Sie beispielsweise mit einer Büroklammer in das kleine Loch auf der Vorderseite des Gehäuses. -
Seite 20: Konfiguration
PCAN-Ethernet Gateway DR – Benutzerhandbuch Konfiguration Abbildung 8: Konfigurations-Website Die Konfiguration des Geräts erfolgt über eine komfortable Web- oberfläche. Geben Sie die IP-Adresse Ihres PCAN-Gateways in die Adresszeile des Browsers ein. Anschließend öffnet sich die Konfigurations-Website. Neben ver- schiedenen Statusinformationen stehen hier Einstellungen zum Gerät selbst, zu den einzelnen Kommunikations-Schnittstellen und... - Seite 21 PCAN-Ethernet Gateway DR – Benutzerhandbuch Welche Informationen öffentlich sichtbar sind, können Sie auf der Device > User Management Seite einstellen (siehe Kapitel 5.6.2 Seite 55). Im oberen rechten Bereich der Konfigurations-Website finden Sie den Login. Geben Sie Benutzername und Passwort ein und bestätigen Sie ab- schließend mit Enter .
-
Seite 22: Aufbau Der Website
PCAN-Ethernet Gateway DR – Benutzerhandbuch Aufbau der Website 5.1.1 Kopfbereich Im Kopfbereich der Website stehen der Produktname, sowie der Device > Configuration Name und die Beschreibung, die man unter eingeben kann. Diese Informationen dienen der Identifikation des Geräts. 5.1.2 Navigation Auf der linken Seite befindet sich das Navigationsmenü:... -
Seite 23: Allgemeine Symbole
PCAN-Ethernet Gateway DR – Benutzerhandbuch Auto Refresh On/Off: Wenn Sie diese Funktion einschalten, wird der Inhalt der aktuell geöffneten Seite automatisch alle 10 Sekunden aktualisiert. Mit einem erneuten Links-Klick können Sie diese Funktion manuell ausschalten. Beim Verlassen der Seite wird diese Funktion automatisch deaktiviert Status LED On: Die Status LED am Gerät wird für etwa 10... -
Seite 24: Status
PCAN-Ethernet Gateway DR – Benutzerhandbuch Status Status Auf der Seite wird die aktuelle Gerätekonfiguration ange- zeigt. Device Information: In dieser Box werden der Produktname, die Artikelnummer und die Seriennummer des Geräts angezeigt. Diese Informationen können dazu verwendet werden, das Gerät eindeutig zu identifizieren. - Seite 25 PCAN-Ethernet Gateway DR – Benutzerhandbuch Defined Routes: Hier werden die Nachrichten-Weiterleitungen mit deren grundlegen- den Informationen dargestellt. Für jede wird der Index, der Status, das verwendete Übertragungs-Protokoll, der Ursprung und das Ziel sowie die benutzten Filter angegeben. Routing > Manage Routes Auf der Seite können die Routen...
-
Seite 26: Routing
Nachrichten- Weiterleitungen erstellt werden Detected Devices: Die Tabelle zeigt alle PEAK-System Gateways die beim letzten Broadcast Scan im Netz gefunden wurden. Wenn keine weiteren Geräte verfügbar sind oder noch kein Scan ausgeführt wurde, wird diese Tabelle nicht dargestellt. -
Seite 27: Manage Routes
PCAN-Ethernet Gateway DR – Benutzerhandbuch Hinweis: Bei einer Änderung der Netztopologie wird die Liste nicht automatisch aktualisiert. Insofern ein Gerät aus dem Netz entfernt wurde, ist es demnach bis zum nächsten Update in der Liste aufgeführt. 5.3.1 Manage Routes Routing > Manage Routes... - Seite 28 PCAN-Ethernet Gateway DR – Benutzerhandbuch Die entsprechenden Filter werden dabei hervorgehoben. Das Icon ist nicht sichtbar, wenn kein Filter definiert wurde. Notes: Bewegen Sie den Mauszeiger auf das Symbol, um die Notizen von dieser Route anzuzeigen. Das Symbol ist nicht sichtbar, wenn keine Notizen vorhanden sind.
- Seite 29 PCAN-Ethernet Gateway DR – Benutzerhandbuch Kontrollelemente: Symbol Bedeutung Einschalten / Ausschalten (je nach aktuellen Zustand) Löschen Editieren ON/OFF: Verwenden Sie den EIN/AUS-Schalter zum Aktivieren oder Deaktivieren einer Route. Delete: Klicken Sie auf das Papierkorb-Symbol, um die Route zu entfernen. Edit: Klicken Sie auf das Stift-Symbol, um die Route zu bearbeiten.
-
Seite 30: Add / Edit Route
PCAN-Ethernet Gateway DR – Benutzerhandbuch 5.3.2 Add / Edit Route Routing > Add Route Auf der Seite können Sie eine neue Route ein- richten. Analog dazu kann über das dargestellte Formular eine exis- tierende Route bearbeitet werden. Dafür werden die vorhandenen Einstellungen in die Formularfelder geladen. - Seite 31 PCAN-Ethernet Gateway DR – Benutzerhandbuch Status: Mit dieser Einstellung bestimmen Sie den Zustand der Route nach deren Erstellung. Aktivieren Sie die Checkbox, so ist die Route nach dem Speichern des Formulars sofort aktiv. Port 45321 wird für die Übertragung dieser Statusinformationen benötigt.
- Seite 32 PCAN-Ethernet Gateway DR – Benutzerhandbuch Geben Sie im ersten Feld einen Wert kleiner 224 ein, da Adressen ab diesen Wert für Multicast-Nachrichten reserviert werden Abhängig von der Subnetz-Maske ist die höchste Geräte- Adresse für Broadcast-Nachrichten reserviert. Bei der Subnetz- Maske 255.255.255.0 und der Netzwerkadresse 192.168.1.xxx, wäre die reservierte Adresse: 192.168.1.255...
- Seite 33 PCAN-Ethernet Gateway DR – Benutzerhandbuch Frames per Packet: Dieser Wert gibt an wie viele CAN-Frames mit einem IP-Datenpaket übertragen werden. Je höher der Wert, desto größer ist die zeitliche Verzögerung bei der Übertragung der CAN- Nachrichten. Der Anspruch an Performance ist in diesem Fall jedoch geringer.
-
Seite 34: Scan For Devices
PCAN-Ethernet Gateway DR – Benutzerhandbuch User Notes: Sie können zusätzliche Informationen mit einer Länge von 125 Zeichen für jede Route eingeben. Dieser Text wird auf der Seite Routing > Manage Routes ausgegeben. Abschließend können Sie die neue Route mit dem Button Add Route anlegen oder die Änderungen nach der Bearbeitung... - Seite 35 PCAN-Ethernet Gateway DR – Benutzerhandbuch Detected Devices: Die Tabelle zeigt alle PEAK-System Gateways die beim letzten Broadcast Scan im Netz gefunden wurden. Wenn keine weiteren Geräte verfügbar sind oder noch kein Scan ausgeführt wurde, wird diese Tabelle nicht dargestellt. Jedes PCAN-Gateway wird mit seinem Produktnamen, dem benutzerdefinierten Namen, der MAC-Adresse und Seriennummer angezeigt.
-
Seite 36: Filters
PCAN-Ethernet Gateway DR – Benutzerhandbuch Filters Filter werden verwendet um CAN-Nachrichten anhand ihrer ID zu filtern. Es ist möglich bis zu 32 Filter zu erstellen. Über die Seite Add Route Edit Route oder kann jeder Filter mehreren Sende- Routen zugewiesen werden. - Seite 37 PCAN-Ethernet Gateway DR – Benutzerhandbuch Manage Indizes der Routen. Wenn Sie darauf klicken, wird die Seite Routes geöffnet. Die entsprechenden Routen werden dabei hervorgehoben. Notes: Bewegen Sie den Mauszeiger auf das Symbol, um die Notizen von diesem Filter anzuzeigen. Das Symbol ist nicht sichtbar, wenn keine Notizen vorhanden sind.
-
Seite 38: Add / Edit Filter
PCAN-Ethernet Gateway DR – Benutzerhandbuch Detailed Information: Für jeden Filter werden detaillierte Informationen zur Verfügung gestellt. Durch einen Klick auf das Dreieck-Symbol am rechten Rand der Zeilen können diese angezeigt werden. 5.4.2 Add / Edit Filter Auf dieser Seite können Sie einen neuen Filter einrichten. Analog dazu kann über das dargestellte Formular ein existierender Filter... - Seite 39 PCAN-Ethernet Gateway DR – Benutzerhandbuch Modus: Der Modus gibt an, wie der definierte Filter interpretiert wird. Whitelist: Ein Filter der diesen Modus benutzt, wird jede CAN- Nachricht übertragen, deren ID mit den Filterspezifikationen übereinstimmt Blacklist: Ist dieser Modus ausgewählt, wird der Filter invertiert.
- Seite 40 PCAN-Ethernet Gateway DR – Benutzerhandbuch 0 = relevant. Die CAN-ID an der entsprechenden Bit-Position Acceptance-Code muss dem Wert des entsprechen 1 = nicht relevant. Die CAN-ID an der entsprechenden Bit- Position spielt keine Rolle Im Gegensatz zu der ursprünglichen Implementierung betrachtet Mask-Filter der PCAN-Gateways nur die CAN-ID.
- Seite 41 PCAN-Ethernet Gateway DR – Benutzerhandbuch Name: Ein Name mit bis zu 50 Zeichen kann einem Filter zugewiesen werden. Er erleichtert die Identifikation, während der Filter- Verwaltung oder Zuordnung zu Routen. User Notes: Sie können zusätzliche Informationen mit einer Länge von 200 Zeichen für jeden Filter eingeben.
-
Seite 42: Network
PCAN-Ethernet Gateway DR – Benutzerhandbuch Network Network Auf der Seite wird die aktuelle Konfiguration der verfügba- ren Kommunikationsschnittstellen angezeigt. CAN Interfaces: Für jeden CAN-Kanal werden der Status, die Übertragungsrate und die Einstellung des Listen-Only-Modus dargestellt. Network > CAN Die CAN-Interfaces können auf der Seite konfi- guriert werden. - Seite 43 PCAN-Ethernet Gateway DR – Benutzerhandbuch Status: Die LED gibt den Zustand des CAN-Kanals wieder. LED-Symbol Status Bedeutung Aktiv Der Kanal ist aktiv und der Fehlerzähler ist kleiner als 96 (Error Active). Inaktiv Der Kanal ist inaktiv oder im Sleep-Zustand. Error Warning Fehler wurden auf dem Bus entdeckt.
- Seite 44 PCAN-Ethernet Gateway DR – Benutzerhandbuch Device > User Management Im Expert-Modus (siehe Kapitel 5.6.2 werden zusätzliche detaillierte Status-Informationen eingeblendet. CAN Channel Configuration: Jeder Kanal wird über ein separates Formular konfiguriert. Die Einstellungen können anschließend mit dem Button Save Settings unterhalb des Formulars gesichert werden.
- Seite 45 PCAN-Ethernet Gateway DR – Benutzerhandbuch Konfiguration von benutzerdefinierten Übertragungsraten Im Expert-Mode können Sie eine benutzerdefinierte Übertragungs- rate und den Sample Point konfigurieren. Über die Checkbox Custom Bit Rate werden die dafür notwendigen Eingabefelder für Registerwerte des CAN-Controllers eingeblendet. Die ersten vier Eingabefelder haben einen direkten Einfluss auf die Übertragungsrate und den Sample Point.
- Seite 46 PCAN-Ethernet Gateway DR – Benutzerhandbuch Segment zusammen, deren Summe mindestens 4 ergeben muss. Das Time Segment 2 wird durch das Phase Segment 2 definiert. Abbildung 9: Bit-Timing Hinweis: Bei der Eingabe wird automatisch die resultierende Übertragungsrate berechnet. Sind die Angaben fehlerhaft oder liegt die berechnete Übertragungsrate außerhalb der Grenzen...
-
Seite 47: Lan
PCAN-Ethernet Gateway DR – Benutzerhandbuch 5.5.2 Network > LAN Auf der Seite wird die aktuelle Einstellung der LAN- Schnittstelle angezeigt und gegebenen Falles konfiguriert. LAN Interface In dieser Box werden die Einstellungen der LAN-Schnittstelle angezeigt. IP-Adresse, Subnetz-Maske und Gateway sind einstellbar. - Seite 48 PCAN-Ethernet Gateway DR – Benutzerhandbuch verwendet werden dürfen und verschiedene Adress-Bereiche reserviert sind. Geben Sie im ersten Feld einen Wert kleiner 224 ein, da Adressen ab diesen Wert für Multicast-Nachrichten reserviert werden Abhängig von der Subnetz-Maske ist die höchste Geräte- Adresse für Broadcast-Nachrichten reserviert.
- Seite 49 PCAN-Ethernet Gateway DR – Benutzerhandbuch Hinweis: Bitte beachten Sie, dass nach dem Ändern dieser Einstellungen das Gerät eventuell nicht mehr erreichbar sein könnte. Beispiele dafür wären: – Sie verwenden DHCP. Die IP-Adresse des Moduls ist zunächst nicht bekannt, da Sie automatisch vergeben wird.
-
Seite 50: Device
PCAN-Ethernet Gateway DR – Benutzerhandbuch Device Device Auf der Seite werden detaillierte Informationen zu Ihrem PCAN-Gateway angezeigt. General Product Information: In diesem Bereich werden der Pro- duktname, die Artikelnummer und die Seriennummer des Geräts angezeigt. Diese Informationen können dazu verwendet werden, das Gerät eindeutig zu identifizieren. -
Seite 51: Device Configuration
PCAN-Ethernet Gateway DR – Benutzerhandbuch 5.6.1 Device Configuration Device > Configuration Auf der Seite können Sie dem Gerät einen eigenen Namen und eine Beschreibung geben. Zudem stehen ver- schiedene Optionen zum Importieren und Exportieren der Geräte- konfiguration zur Verfügung. Custom Device Name and Description: Verwenden Sie dieses Formular um dem PCAN-Gateway einen eigenen Namen und eine Beschreibung zuzuweisen. - Seite 52 PCAN-Ethernet Gateway DR – Benutzerhandbuch Import Configuration: Mit diesem Formular können Sie eine gespeicherte Konfiguration importieren. Dabei werden alle Einstellungen des Geräts und der Kommunikationsschnittstellen sowie die angelegten Routen und Filter wiederhergestellt. Die aktuelle Konfiguration wird dabei überschrieben. Wählen Sie über den Button auf der linken Seite die Konfigurations- datei (*.ini).
- Seite 53 PCAN-Ethernet Gateway DR – Benutzerhandbuch Reload Default Settings: Mit dem Button Reload können Sie die Konfiguration wiederher- stellen, welche das Gerät bei seiner Auslieferung hatte. Dabei werden die Zugangsdaten, alle Einstellungen des Geräts und der Kommunikationsschnittstellen sowie die angelegten Routen auf den Auslieferungszustand zurückgesetzt.
- Seite 54 PCAN-Ethernet Gateway DR – Benutzerhandbuch Respect Public Display: Wenn aktiv, ist nur der Zugriff auf Elemente Device > User Management erlaubt, die auf der Seite im Formular Public Dashboard aktiviert wurden. Speichern Sie Ihre Einstellungen mit Save Settings . Hinweis: In der aktuellen Version besteht keinerlei Zugriffsschutz für das JSON-Interface.
-
Seite 55: User Management
PCAN-Ethernet Gateway DR – Benutzerhandbuch 5.6.2 User Management Device > User Management Auf der Seite können Sie neue Zugangsdaten eingeben, den Darstellungsmodus der Website ändern und definieren, welche Informationen auf der Login-Seite angezeigt werden sollen. Login Settings: Geben Sie im oberen Teil des Formulars zunächst Ihre aktuellen Zugangsdaten ein. - Seite 56 PCAN-Ethernet Gateway DR – Benutzerhandbuch Display Mode Setting: Mit diesem Formular können Sie den Anzeigemodus für die Website ändern. Der Experten-Modus ermöglicht den Zugriff auf detaillierte Informationen und professionelle Einstellungen. Die Interpretation dieser Informationen und die Verwendung der Funktion setzen jedoch umfangreiche Kenntnisse zum TCP/IP, CAN und der Nach- richtenweiterleitung des PCAN-Gateway voraus.
-
Seite 57: Software Update
Device selbst sowie auf der Seite finden können. Das neueste Update zu Ihrem Produkt können Sie auf der PEAK- System Website (www.peak-system.com) herunterladen. Bitte beachten Sie, dass Sie das richtige Paket für Ihr Gerät wählen. Für jede Ausführung der PCAN-Gateway-Produktfamilie existiert ein separater Download. -
Seite 58: Help
Ihres Gateways. Sie ist nahezu identisch zum Kapitel 5 der PDF- Dokumentation. Über die Fragezeichensymbole neben den Überschriften der einzelnen Webseiten können Sie die entsprechende Hilfe direkt aufrufen. Support Support Auf der Seite finden Sie Links zur Produktdokumentation (Deutsch und Englisch) sowie die Kontaktinformationen von PEAK- System Technik GmbH. -
Seite 59: Anwendungsbeispiele
PCAN-Ethernet Gateway DR – Benutzerhandbuch Anwendungsbeispiele Mit dem PCAN-Ethernet Gateway DR können CAN-Busse über LAN miteinander verbunden werden. Dafür werden CAN-Frames in TCP- oder UDP-Nachrichtenpakete verpackt und über das IP-Netz von einem zum anderen Gerät weitergeleitet. Darauf basierend ist es möglich, CAN-Netze über große Entfernungen miteinander zu ver-... - Seite 60 PCAN-Ethernet Gateway DR – Benutzerhandbuch Gateway 1 > Send-Route Route Direction Send: CAN > IP Status Activate Channel 1 (angeschlossen an CAN-Bus A) IP Interface IP-Address 192.168.1.202 (Adresse von Gateway 2) Port 50000 Protocol Nach dem Speichern wird die Route von Gateway 1 auf der Seite Routing >...
- Seite 61 Routing > brechen, wenn Sie eine der beiden Routen auf der Seite Manage Routes deaktivieren oder löschen. Hinweis: Die Inbetriebnahme eines PCAN-Ethernet Gateway DR Inbetriebnahme ist im Kapitel 3 ausführlich beschrieben. Detaillierte Informationen zum Anlegen einer Route und zu den Eingabe- und Auswahlmöglichkeiten finden Sie im Kapitel 5.3.2...
-
Seite 62: Bidirektionale Datenübertragung
PCAN-Ethernet Gateway DR – Benutzerhandbuch Bidirektionale Datenübertragung Für die bidirektionale Datenübertragung soll der der Nachrichten- verkehr zwischen den CAN-Bussen A und B über ein LAN-Netzwerk weitergeleitet werden. Dafür werden zwei PCAN-Ethernet Gateways DR benötigt, auf denen jeweils eine Sende- und eine Empfangs- Route angelegt werden muss. - Seite 63 PCAN-Ethernet Gateway DR – Benutzerhandbuch Gateway 1 > Send-Route A Route Direction Send: CAN > IP Status Activate Channel 1 (angeschlossen an CAN-Bus A) IP Interface IP-Address 192.168.1.202 (Adresse von Gateway 2) Port 50000 Protocol Das Gateway 1 soll zudem eine Route von Gateway 2 empfangen.
- Seite 64 PCAN-Ethernet Gateway DR – Benutzerhandbuch Dafür muss eine Empfangs-Route mit den folgenden Werten ange- legt werden. Gateway 2 > Receive-Route A Route Direction Receive: IP > CAN Status Activate IP Interface Port 50000 (wie bei Sende-Route A) Protocol TCP (wie bei Sende-Route A)
- Seite 65 Verbindung nach kurzer Zeit hergestellt. Sie können die Verbindung unterbrechen, wenn Sie die Routen auf der Seite Routing > Manage Routes deaktivieren oder löschen. Hinweis: Die Inbetriebnahme eines PCAN-Ethernet Gateway DR Inbetriebnahme ist im Kapitel 3 ausführlich beschrieben. Detaillierte Informationen zum Anlegen einer Route und zu den Eingabe- und Auswahlmöglichkeiten finden Sie im Kapitel 5.3.2...
-
Seite 66: Technische Daten
PCAN-Ethernet Gateway DR – Benutzerhandbuch Technische Daten Anschlüsse Phoenix-Stecker 4-polig; Gegenstecker: Phoenix Contact RS-232 MSTB 2,5/4-ST BK - 1756298 Power RJ-45-Buchse Spezifikation ISO 11898-2; High-Speed-CAN 2.0A (Standard-Format) und 2.0B (Extended-Format) Übertragungsraten 5 kbit/s - 1 Mbit/s Transceiver NXP PCA82C251 Galvanische Trennung Trennung der CAN-Kanäle bis 500 V jeweils... - Seite 67 PCAN-Ethernet Gateway DR – Benutzerhandbuch Maße Größe 22,5 x 99 x 114,5 mm (B x H x T) Siehe auch Maßzeichnung Anhang B Seite 69 Gewicht 105 g Umgebung Betriebstemperatur -40 - 85 °C Temperatur für Lagerung -55 - 125 °C...
-
Seite 68: Anhang Ace-Zertifikat
PCAN-Ethernet Gateway DR – Benutzerhandbuch Anhang A CE-Zertifikat... -
Seite 69: Anhang B Maßzeichnung
PCAN-Ethernet Gateway DR – Benutzerhandbuch Anhang B Maßzeichnung Die Abbildung entspricht nicht der tatsächlichen Größe des Produkts. -
Seite 70: Anhang C Entsorgungshinweis (Batterie)
Anhang C Entsorgungshinweis (Batterie) Das Gerät und die enthaltene Batterie dürfen nicht im Hausmüll entsorgt werden. Entfernen Sie die Batterie zur ordnungsgemäßen getrennten Entsorgung aus dem Gerät. Das PCAN-Ethernet Gateway DR enthält die folgende Batterie: 1 x Knopfzelle LR44 1,5 V...
