6.2 Hardware einrichten
Für ein Upload neuer Firmware per CAN muss der CAN-Bootloader im PCAN-Router
aktiviert werden. Die Firmware-Übertragung kann nur über den CAN-Kanal 1 erfolgen.
CAN-Bootloader aktivieren:
Achtung! Elektrostatische Entladung (ESD) kann Komponenten auf der
Platine beschädigen oder zerstören. Treffen Sie Vorkehrungen zur
Vermeidung von ESD.
1. Trennen Sie den PCAN-Router von der Spannungsversorgung.

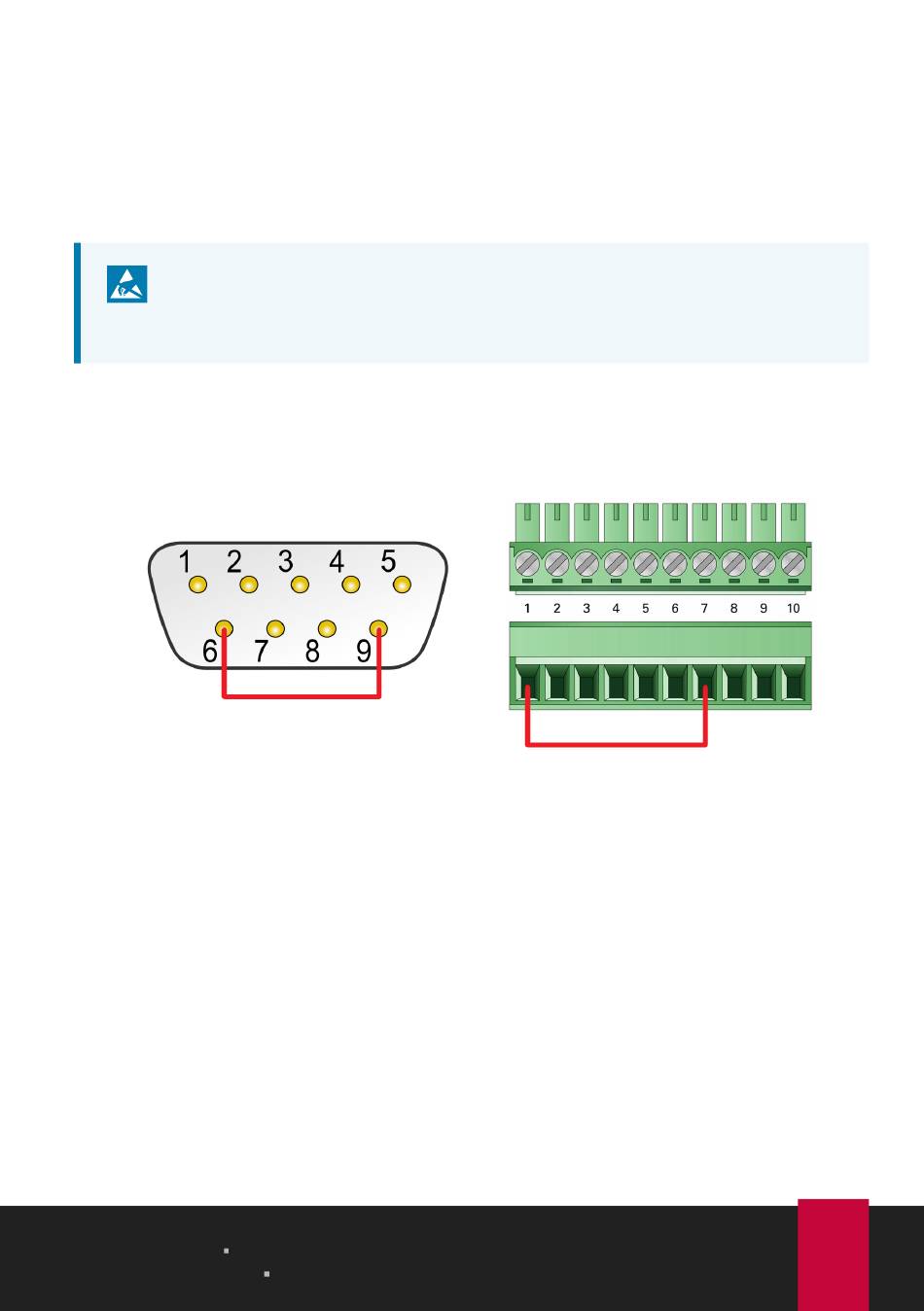

2. Stellen Sie eine Verbindung zwischen den Anschlüssen Boot und der
Spannungsversorgung U
Verbindung am D-Sub-Anschluss
zwischen den Pins 6 und 9
Durch diese Maßnahme wird später der Anschluss Boot mit einem High-Pegel
versehen.
6 Firmware-Upload
PCAN-Router
Benutzerhandbuch 3.0.0
, U
oder U
b1
b2
© 2023 PEAK-System Technik GmbH
her.
b
Verbindung an der Schraubklemmenleiste
zwischen Klemmen 1 und 7
25
