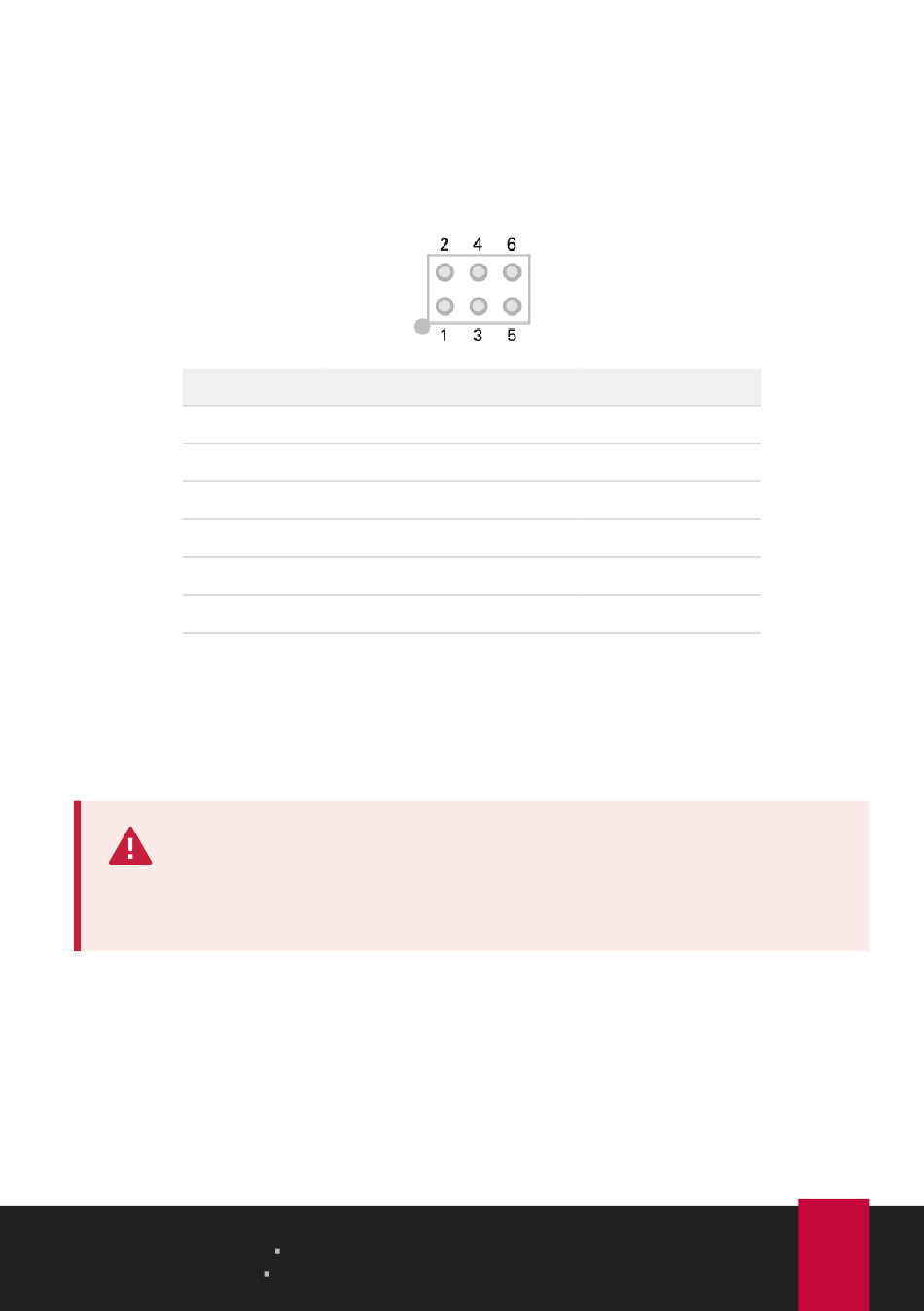

3.4 Anschlussfeld J4: Serielle Ports
Das unbestückte Anschlussfeld J4 auf der Platine des PCAN-Router kann als eine
Zugriffsmöglichkeit auf die seriellen Ports des Mikrocontrollers LPC2194/01 (μC)
verwendet werden.
Pin
1
2
3
4
5
6
Die Signale RxD0 und TxD0 werden auch an einen Pegelwandler für den
RS-232-Standard weitergeleitet. Die entsprechend angepassten Signale können Sie
bei der PCAN-Router-Ausführung mit Schraubklemmenleiste an den Klemmen 9
(RS-232 RxD) und 10 (RS-232 TxD) abgreifen.
Achtung! Die Signale RxD0 (Pin 1) und TxD0 (Pin 2) am Anschlussfeld J4
sind nur für TTL-Pegel ausgelegt. Die Verwendung von RS-232-Pegeln an
diesen Anschlüssen kann zu Schäden an der Elektronik des PCAN-Router
führen.
3 Hardware-Konfiguration
Benutzerhandbuch 3.0.0
Signal
RxD0
TxD0
Nicht belegt
/Boot_ser
GND
+5,0 V
PCAN-Router
© 2023 PEAK-System Technik GmbH
Port µC
P0.1
P0.0
P0.14
19
