Peak PCAN-Router Benutzerhandbuch Seite 17

5. Löten Sie auf der Platine die Lötbrücke(n) entsprechend der gewünschten
Einstellung.

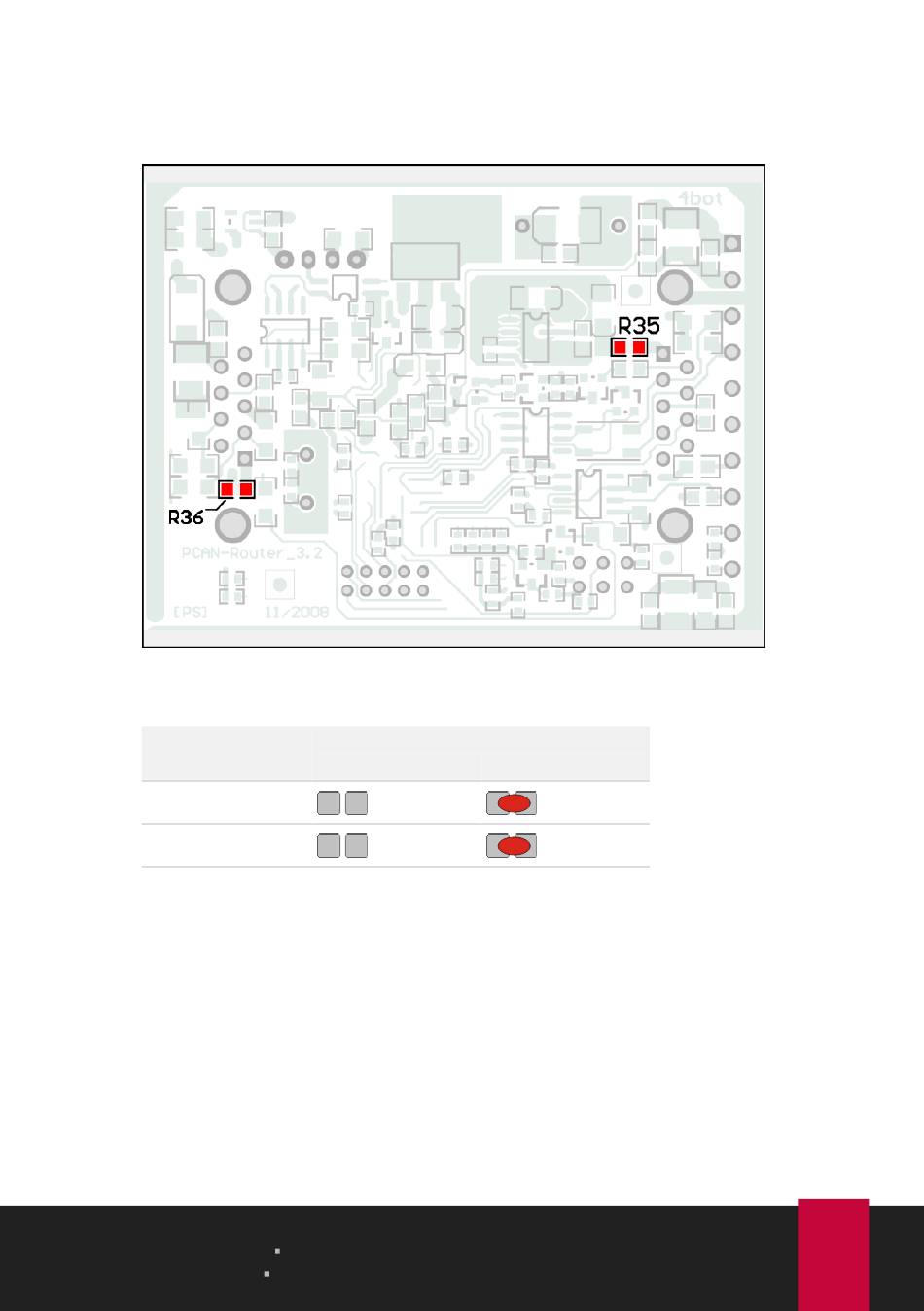

Lötfelder für die Versorgung externer Geräte
(D-Sub-Anschluss R35 für CAN1, R36 für CAN2)
D-Sub-Anschluss
R35 (CAN1)
R36 (CAN2)
6. Schieben Sie die Platine wieder vorsichtig in das Gehäuse ein.
7. Setzen Sie die Schrauben am D-Sub-Anschluss wieder ein.
8. Schrauben Sie die beiden Seiten des Gehäuses wieder an.
3 Hardware-Konfiguration
Benutzerhandbuch 3.0.0
