PCAN-Ethernet Gateway DR – Benutzerhandbuch
2
Anschlüsse
2.1
CAN1/CAN2
Die CAN-Anschlüsse befinden sich auf der oberen Seite des
Gehäuses.
Abbildung 2: Pin-Belegung
CAN-Anschluss 1 + 2
Die Gegenstecker (Phoenix Contact MSTB 2,5/4-ST BK - 1756298)
sind im Lieferumfang enthalten.

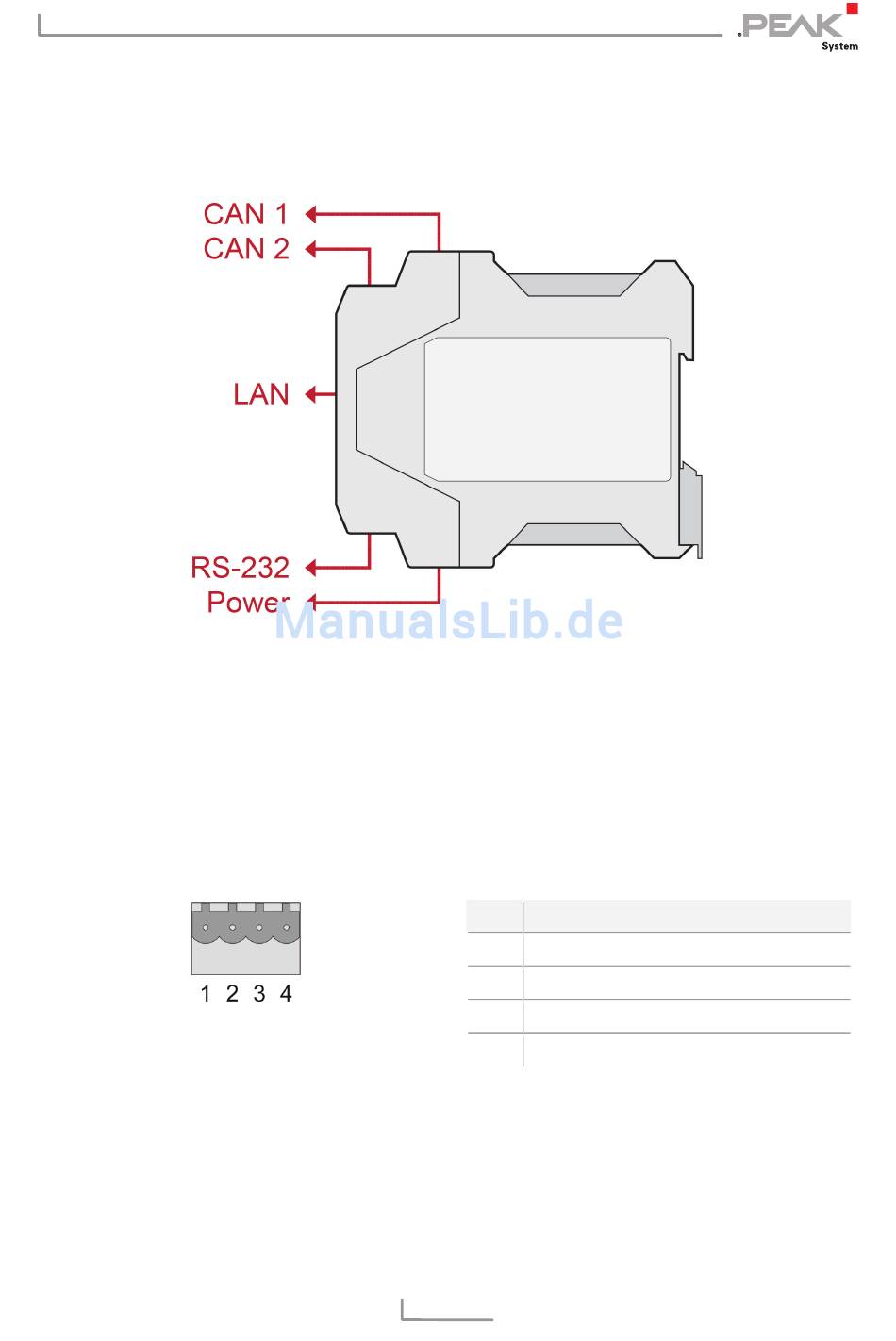

Abbildung 1: Position der Anschlüsse
Pin
Funktion
1
CAN-High
2
CAN-Low
3
CAN-GND
4
CAN-Shield
8
