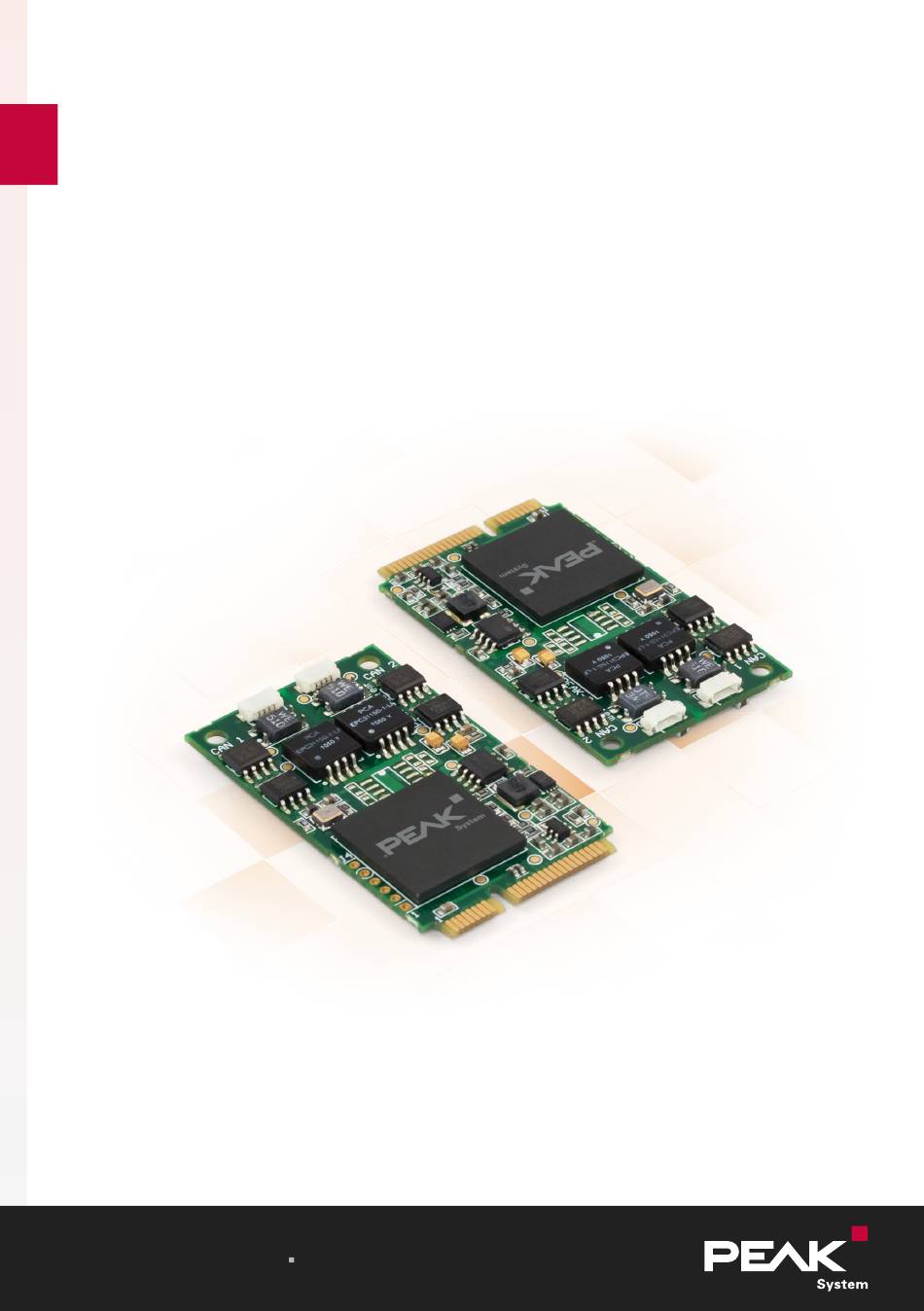

- Seite 1 PCAN-miniPCIe Benutzerhandbuch Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH...
-
Seite 2: Impressum
Ausführung Zweikanal identisch, aber unterscheidet sich in der Bestückung. Impressum PCAN® ist eine eingetragene Marke der PEAK-System Technik GmbH. CiA® ist eine eingetragene EU-Marke des CAN in Automation e.V. Andere Produktnamen in diesem Dokument können Marken oder eingetragene Marken der jeweiligen Eigentümer sein. -
Seite 3: Inhaltsverzeichnis
4.3 Weitere Registerkarten 5 API PCAN-Basic 5.1 Leistungsmerkmale von PCAN-Basic 5.2 Prinzipbeschreibung der API 6 Technische Daten Anhang A CE-Zertifikat Anhang B Maßzeichnungen Anhang C Übersicht für Schnelleinsteiger Anhang D Linux Inhalt PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 4: Einleitung
Hinweis: Dieses Handbuch beschreibt die Verwendung des CAN-Interfaces unter Windows. Treiber und Anwendungsinformation für Linux: www.peak-system.com/quick/DL-Driver-D Tipp: Am Ende dieses Handbuches befindet sich für Schnelleinsteiger eine Seite mit Kurzangaben zur Installation und zum Betrieb des CAN-Interfaces. 1 Einleitung PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 5: Eigenschaften Im Überblick
Gerätetreiber für Windows 11, 10 (32/64-Bit) und Linux (32/64-Bit) ■ CAN-Monitor PCAN-View für Windows ■ Programmierschnittstelle PCAN-Basic zur Entwicklung von Anwendungen mit ■ CAN-Anbindung Programmierschnittstellen für normierte Protokolle aus dem Automotive-Bereich ■ 1 Einleitung PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 6: Installation
Das Treiberinstallationsprogramm startet. 4. Befolgen Sie die Programmanweisungen. 2.2 CAN-Interface einbauen Achtung! Elektrostatische Entladung (ESD) kann Komponenten auf der Platine beschädigen oder zerstören. Treffen Sie Vorkehrungen zur Vermeidung von ESD. 2 Installation PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... - Seite 7 8. Verbinden Sie den Computer mit dem Stromnetz. 9. Schalten Sie den Computer ein und starten Sie Windows. Windows benachrichtigt Sie über die neue Hardware und schließt die Installation des Treibers ab. 2 Installation PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH...
-
Seite 8: Betriebsbereitschaft Prüfen
2.3 Betriebsbereitschaft prüfen 1. Öffnen Sie das Windows-Startmenü. 2. Geben Sie Peak-Einstellungen ein und drücken Sie die |Eingabetaste|. Das Fenster PEAK-Einstellungen erscheint. 3. Wählen Sie CAN-Hardware aus. Das verbundene CAN-Interface wird angezeigt. 2 Installation PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 9: Can-Bus Anschließen
Die Terminierung verhindert störende Signalreflexionen und sorgt für einen ordnungsgemäßen Betrieb der Transceiver am angeschlossenen CAN-Knoten (CAN-Interfaces, Steuergeräte). Das CAN-Interface PCAN-miniPCIe besitzt keine interne Terminierung. Betreiben Sie das CAN-Interface an einem terminierten CAN-Bus. 3 CAN-Bus anschließen PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 10: Beispiele Einer Verbindung
Die hier aufgeführten Werte sind anhand eines idealisierten Systems errechnet worden und können von der Realität abweichen. 3.3 Beispielanwendung unter Windows Führen Sie als Beispielanwendung für den Zugriff auf das CAN-Interface den CAN-Monitor PCAN-View über das Windows-Startmenü aus. 3 CAN-Bus anschließen PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 11: Can-Monitor Pcan-View
Installation des Gerätetreiberpakets unter Windows installiert. Im Folgenden wird exemplarisch die Initialisierung eines CAN-Interfaces beschrieben. Detaillierte Informationen zur Verwendung von PCAN-View finden Sie im Programmfenster unter dem Menupunkt Hilfe. 4 CAN-Monitor PCAN-View PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 12: Can-Interface Initialisieren
2. Bei mehreren CAN-Interfaces wählen Sie das gewünschte Interface aus. Bei mehreren Kanälen wählen Sie den gewünschten Kanal aus der Liste. 3. Geben Sie die Bitrate(n) und weitere Einstellungen entsprechend des angeschlossenen CAN-Busses ein. 4 CAN-Monitor PCAN-View PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... - Seite 13 4. Bestätigen Sie die Angaben mit OK. Das Hauptfenster erscheint und zeigt die Registerkarte Senden / Empfangen an. 5. Für die Initialisierung eines weiteren Kanals oder CAN-Interfaces öffnen Sie eine weitere Instanz von PCAN-View. 4 CAN-Monitor PCAN-View PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH...
-
Seite 14: Can-Nachricht Senden
Die fertige Sendenachricht erscheint auf der Registerkarte Senden / Empfangen. 4. Für manuelles Senden der Nachricht wählen Sie den Menübefehl Senden > Senden oder betätigen Sie die |Leertaste|. Der manuelle Sendevorgang erfolgt bei periodisch gesendeten CAN-Nachrichten zusätzlich. 4 CAN-Monitor PCAN-View PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 15: Weitere Registerkarten
Abhängig vom CAN-Interface sind weitere Registerkarten verfügbar. 4.3.1 Registerkarte Trace Der Tracer (Datenlogger) zeichnet die Kommunikation des CAN-Busses im Linear- oder im Ringpuffermodus auf. Die Trace-Daten können in einer Datei gespeichert werden. 4 CAN-Monitor PCAN-View PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... - Seite 16 PCAN-miniPCIe FD. Abhängig vom CAN-Interface kann eine Hardware-ID bestimmt werden, um mehrere Interfaces des gleichen Typs zu unterscheiden. Bei Interfaces mit CAN FD kann eine Übertragung gemäß „ISO“ oder „Non-ISO“ als Voreinstellung der Hardware gesetzt werden. 4 CAN-Monitor PCAN-View PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH...
-
Seite 17: Registerkarte Buslast
4.3.3 Registerkarte Buslast Auf der Registerkarte Buslast werden die aktuelle Buslast, deren Zeitverlauf und statistische Informationen des verbundenen CAN-Kanals angezeigt. 4 CAN-Monitor PCAN-View PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 18: Registerkarte Fehler-Generator
Abständen bezogen auf eine CAN-ID ■ Einzelnen CAN-Frame zerstören Der Bereich Einzelnen Frame zerstören bezieht sich auf den nächsten CAN-Frame, der nach der Aktivierung der Funktion erkannt wird. 4 CAN-Monitor PCAN-View PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... - Seite 19 4. Bestimmen Sie die Anzahl zu zerstörender Frames. 5. Aktivieren Sie den Fehler-Generator, indem Sie die Angaben mit Anwenden bestätigen. 6. Beenden Sie die Zerstörung weiterer CAN-Frames mit Deaktivieren. 4 CAN-Monitor PCAN-View PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH...
-
Seite 20: Api Pcan-Basic
Endbenutzer unter: https://www.peak-system.com/quick/eula Die Programmierschnittstelle (API) PCAN-Basic stellt grundlegende Funktionen für die Anbindung eigener Programme an die CAN-Interfaces von PEAK-System zur Verfügung. PCAN-Basic ist die Schnittstelle zwischen dem Programm und dem Gerätetreiber. In Windows-Betriebssystemen ist dies eine DLL (Dynamic Link Library) und in Linux-Betriebssystemen eine SO (Dynamic Shared Object). -
Seite 21: Leistungsmerkmale Von Pcan-Basic
■ Windows 11, 10 (32/64-Bit) ■ Linux (32/64-Bit) ■ Gleichzeitig können ein eigenes und mehrere Programme von PEAK-System auf ■ einem physikalischen Kanal betrieben werden Eine DLL (Win) / SO (Linux) für alle unterstützten Hardware-Typen ■ Nutzung von bis zu 16 Kanälen pro Hardware-Typ ■... -
Seite 22: Prinzipbeschreibung Der Api
Zum Beenden der Kommunikation wird die Funktion CAN_Uninitialize aufgerufen, um unter anderem die für den CAN-Kanal reservierten Ressourcen freizugeben. Außerdem wird der CAN-Kanal als „Frei“ markiert und steht anderen Anwendungen zur Verfügung. 5 API PCAN-Basic PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 23: Technische Daten
Größe (B x L x H) Zweikanal 30 x 51 x 4 mm Länge Anschlusskabel 20 cm Einkanal Zweikanal Gewicht Anschlusskabel 7 g (jeweils) Schraube für 1 g (jeweils) D-Sub-Stecker 6 Technische Daten PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... - Seite 24 Relative Luftfeuchte 15 bis 90 %, nicht kondensierend Konformität Richtlinie 2011/65/EU (RoHS 2) + 2015/863/EU RoHS DIN EN IEC 63000:2019-05;VDE 0042-12:2019-05 Richtlinie 2014/30/EU EN 55024:2016-05;VDE 0878-24:2016-05 EN 55032:2016-02;VDE 0878-32:2016-02 6 Technische Daten PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH...
-
Seite 25: Anhang A Ce-Zertifikat
Anhang A CE-Zertifikat Anhang A CE-Zertifikat PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 26: Anhang B Maßzeichnungen
Anhang B Maßzeichnungen Abmessungen in mm der PCAN-miniPCIe Einkanal und Zweikanal. Anhang B Maßzeichnungen PCAN-miniPCIe Benutzerhandbuch 2.0.0 © 2022 PEAK-System Technik GmbH... -
Seite 27: Anhang C Übersicht Für Schnelleinsteiger
Die neue Hardware wird beim nächsten Windows-Start erkannt und der Treiber initialisiert. Überprüfen Sie die Betriebsbereitschaft. Öffnen Sie dazu das Windows- Startmenü. Geben Sie Peak-Einstellungen ein und bestätigen Sie mit der |Eingabetaste|. Das Fenster PEAK-Einstellungen erscheint. Das initialisierte CAN-Interface wird unter CAN-Hardware angezeigt. -
Seite 28: Anhang D Linux
Anhang D Linux Abhängig von der Kernel-Version sind die Gerätetreiber für die CAN-Interfaces von PEAK-System bereits im Betriebssystem enthalten. Die PCAN-Interfaces werden als Netzwerkgeräte behandelt (SocketCAN, netdev). Die Dokumentation zu SocketCAN finden Sie unter: https://www.kernel.org/doc/Documentation/networking/can.txt Mit dem Befehl grep PEAK_ /boot/config-`uname -r` werden die vorhandenen Treiber gelistet.
