6.4 Firmware über die seriellen Anschlüsse
übertragen
Dieser Abschnitt beschreibt, wie Sie den Bootloader des Mikrocontrollers aktivieren.
Der eigentliche Upload-Vorgang hängt von der verwendeten Upload-Software ab, die
Sie von einem Drittanbieter erhalten, und wird hier nicht beschrieben.
Wichtig: Bei einem Upload der Firmware über die RS-232-Schnittstelle
kann der CAN-Bootloader überschrieben werden. Danach ist ein
Firmware-Upload per CAN nicht mehr möglich.
Bootloader des Mikrocontrollers aktivieren:
Kurzschlussgefahr! Das Löten am PCAN-Router darf nur durch
Fachpersonal der Elektrotechnik erfolgen.
Achtung! Elektrostatische Entladung (ESD) kann Komponenten auf der
Platine beschädigen oder zerstören. Treffen Sie Vorkehrungen zur
Vermeidung von ESD.
1. Trennen Sie den PCAN-Router von der Spannungsversorgung.
2. Schrauben Sie beide Seiten des Gehäuses auf.
Bei der D-Sub-Ausführung:
Entfernen Sie zusätzlich die Schrauben neben einem der beiden
D-Sub-Anschlüsse.
3. Ziehen Sie die Platine heraus.

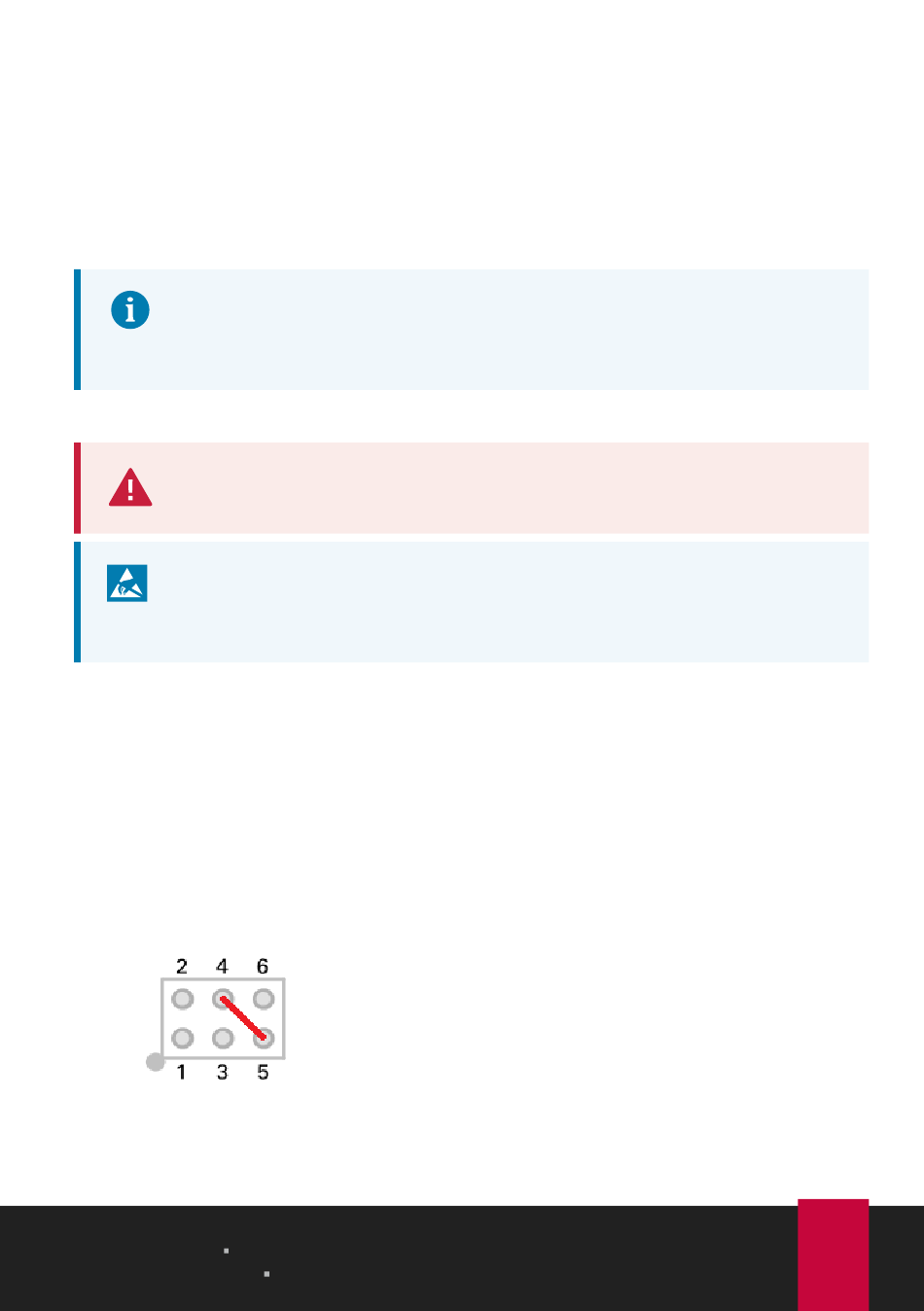

4. Stellen Sie auf dem Anschlussfeld J4 eine Verbindung zwischen
Pin 4 (\Boot_ser) und Pin 5 (GND) her.
6 Firmware-Upload
PCAN-Router
Benutzerhandbuch 3.0.0
© 2023 PEAK-System Technik GmbH
30
