2.2 Schraubklemmenleiste

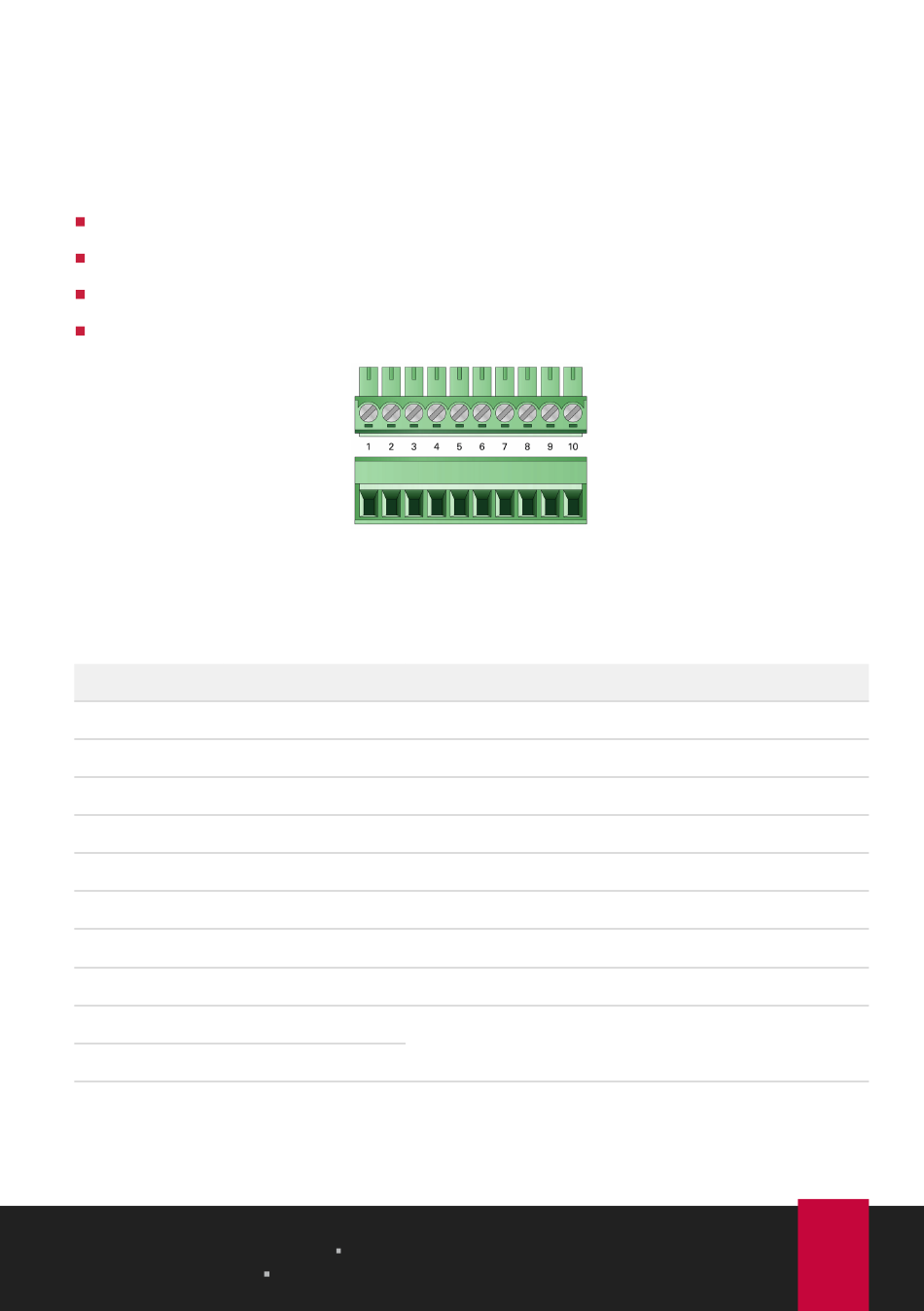

Der PCAN-Router (IPEH-002210-P) hat eine 10-polige Schraubklemmenleiste für den
Anschluss der folgenden Komponenten:
Versorgungsspannung
CAN-Kanäle 1 und 2
RS-232
CAN-Bootloader-Aktivierung (über Pin 7)
Klemmenbelegung Schraubklemmenleiste:
Klemme Bezeichner
1 U
b
2 GND
3 CAN1-Low
4 CAN1-High
5 CAN2-Low
6 CAN2-High
7 Boot CAN
8 Reserved
9 RS-232 RxD
10 RS-232 TxD
2 Anschlüsse und Bedienelemente
Benutzerhandbuch 3.0.0
Schraubklemmenleiste Phoenix
Gegenstecker Phoenix Contact MC 1,5/10-ST-3,81
Funktion
Versorgung 8 bis 30 V DC
Masse
CAN-Kanal 1 Low
CAN-Kanal 1 High
CAN-Kanal 2 Low
CAN-Kanal 2 High
CAN-Bootloader-Aktivierung, High-aktiv
Reserviert
RS-232-Schnittstelle
PCAN-Router
