Betriebsanleitung Busmodul
MBM-PN-..-MLI-... (PROFINET)
13.4. Diagnose mit Hilfe der Gerätewebseite
Das Gerät verfügt über eine interne Gerätewebseite. Die Gerätewebseite kann bei aktivierter Funktion jederzeit im laufenden
Betrieb verwendet werden. Es können keine Einstellungen am Gerät vorgenommen werden.
Folgende Diagnoseinformationen werden bereitgestellt:
Ì Übersicht aller enthaltenen Module und Submodule
Ì Status und Version der enthaltenen Module und Submodule
Ì IP-Adresse und Gerätename des Busmoduls MBM
Ì PROFIsafe-Adresse
Ì Fehlerliste für jedes Modul und Submodul
Ì Fehlerliste des Gesamtsystems
Die angezeigten Fehlernummern entsprechen denen in den nachfolgenden Fehlertabellen ab Kapitel 13.5 auf Seite 40.
13.4.1. Gerätewebseite verwenden
Gehen Sie folgendermaßen vor:
1.
DIP-Schalter „WWW" auf Stellung „on" stellen. Siehe auch Kapitel 9.1 auf Seite 15.
Hinweis: Die Änderung wird erst nach einem Neustart wirksam.
2.
Gerät über eine Netzwerkleitung mit einem PC oder einem anderen geeigneten Ein-/Ausgabegerät verbinden.
3.
Die Gerätewebseite im Browser öffnen (IP-Adresse: XXX.XXX.XXX.XXX)
Es erscheint die Startseite HOME.
¨

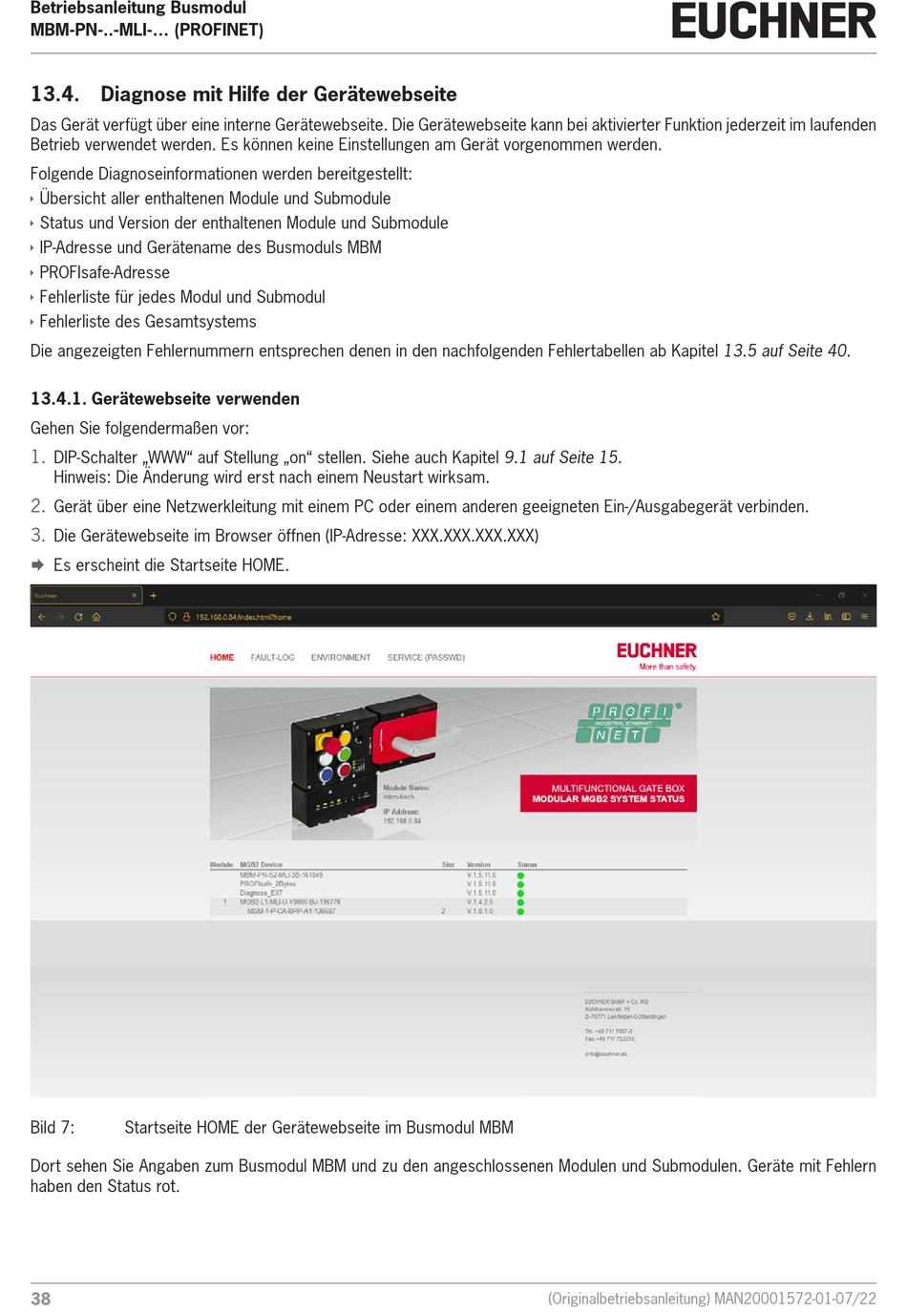

Bild 7: Startseite HOME der Gerätewebseite im Busmodul MBM
Dort sehen Sie Angaben zum Busmodul MBM und zu den angeschlossenen Modulen und Submodulen. Geräte mit Fehlern
haben den Status rot.
38 (Originalbetriebsanleitung) MAN20001572-01-07/22
