Betriebsanleitung Busmodul
MBM-PN-..-MLI-... (PROFINET)
Alle weiteren Module und Submodule müssen aus dem Hardwarekatalog so zusammengestellt werden, dass alle Geräte in
der richtigen Reihenfolge in der Geräteübersicht zu sehen sind. Bilden Sie zunächst Ihr System genau nach.
Die einzelnen Module sind dabei im Hardwarekatalog mit Bestellnummer und Artikelbezeichnung aufgeführt. Die Submodule
sind mit der Software-ID (SW-ID) aufgeführt.
Diese Informationen finden Sie auf den Typschildern der Module/Submodule (siehe auch Kapitel 11.4 auf Seite 23).
MGB2-L1-MLI-U-Y0000-BJ-136776
SAFETY SWITCH UNICODE
000001
ID.-Nr.: 136776 V1.0.0
IP65 Fzh = 2000N
EUCHNER GmbH + Co. KG FCC ID: 2AJ58-XX
Kohlhammerstraße 16 IC: 22052-XX XX
DE-70771 Leinfelden
Input: 24 Vdc, Class 2
Output: 24 Vdc, 200mA

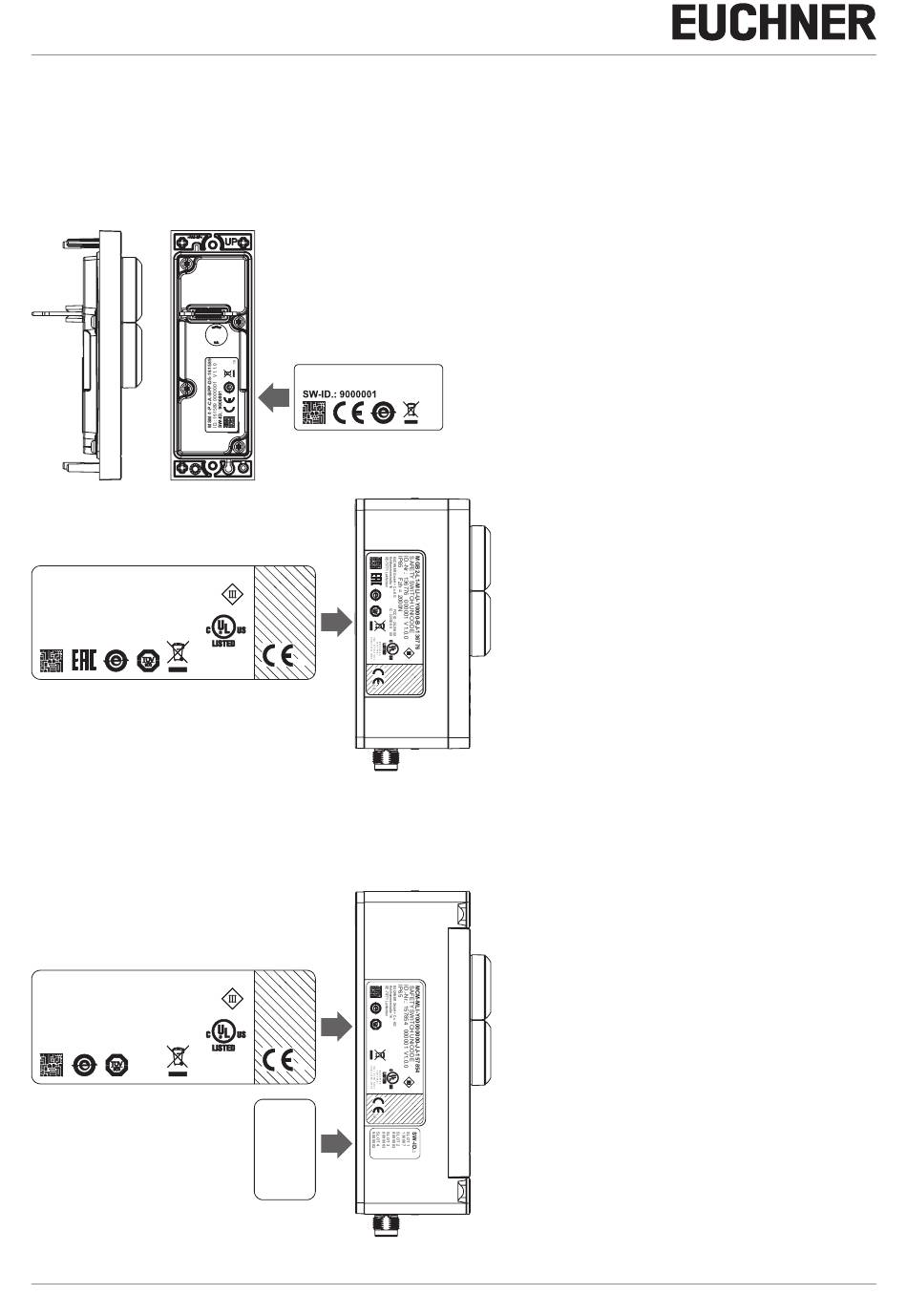

Bild 4: Typschilder der Module/Submodule (hier an Beispiel MSM und MGB2)
Bei ab Werk bestückten Geräten befindet sich auf dem Modul ein weiteres Typschild, welches die SW-IDs der enthaltenen
Submodule enthält.
MCM-MLI-Y00000000-JJ-157854
SAFETY SWITCH UNICODE
ID.-Nr.: 157854 000001 V1.0.0
IP65
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
DE-70771 Leinfelden
Input: 24 Vdc, Class 2
Output: 24 Vdc, 200mA
Bild 5: Typschilder bei ab Werk mit Submodulen bestückten Geräten (hier an Beispiel MCM)
28
