hager hw+ Installationshandbuch Seite 19

Klemmenbezeichnung Beschreibung
FS Fehlermeldekontakt
Anders als der OAC-Klemmenblock, die eine genaue Ursache für die Auslösung erkennen
lassen, bietet diese Klemme allgemeine Informationen über den Auslösevorgang.
Achten Sie darauf, dass bei manuellem oder elektronischem Ausschalten des
Leistungsschalters der FS-Kontakt nicht schaltet und somit sein Status verändert wird.
RTC/FS2 Einschaltbereitschaftsmeldeschalter RTC oder Standardauslöserkontakt FS2
Diese Klemme kann entweder für die Verwendung eines RTC-Einschaltkontaktes oder für
die Verwendung eines zweiten Auslösekontaktes FS2 angeschlossen werden.
UV/SH2 Diese Klemme kann entweder für die Verwendung eines Unterspannungsauslösers UV
oder für die Verwendung eines zweiten Arbeitsstromauslösers SH angeschlossen werden.
SH/UV2 Diese Klemme kann entweder für die Verwendung eines Arbeitsstromauslösers SH oder
für die Verwendung eines zweiten Unterspannungsauslösers UV angeschlossen werden.
MO Spannungsversorgung Motorantrieb MO Es ist zu beachten, dass der Anschluss
des Meldekontaktes zur Anzeige der gespannten Feder SC auch an dieser Klemme
vorgenommen wird.
CC Anschluss Einschaltspule CC
AX1 Hilfskontakt Nr. 1 - Schalterstatus (Ein- / Ausgeschaltet)
AX2 Hilfskontakt Nr. 2 - Schalterstatus (Ein- / Ausgeschaltet)
AX3 Hilfskontakt Nr. 3 - Schalterstatus (Ein- / Ausgeschaltet)
AX4 Hilfskontakt Nr. 4 - Schalterstatus (Ein- / Ausgeschaltet)
Klemmenbezeichnung Beschreibung
D1 und D2 Kontakte zur Positionsanzeige „Schalter ausgefahren"
T1 Kontakt zur Positionsanzeige „Schalter in Testposition"
C1 und C2 Kontakte zur Positionsanzeige „Schalter eingefahren"
6LE007890A
Einschubtechnik Leistungsschalter

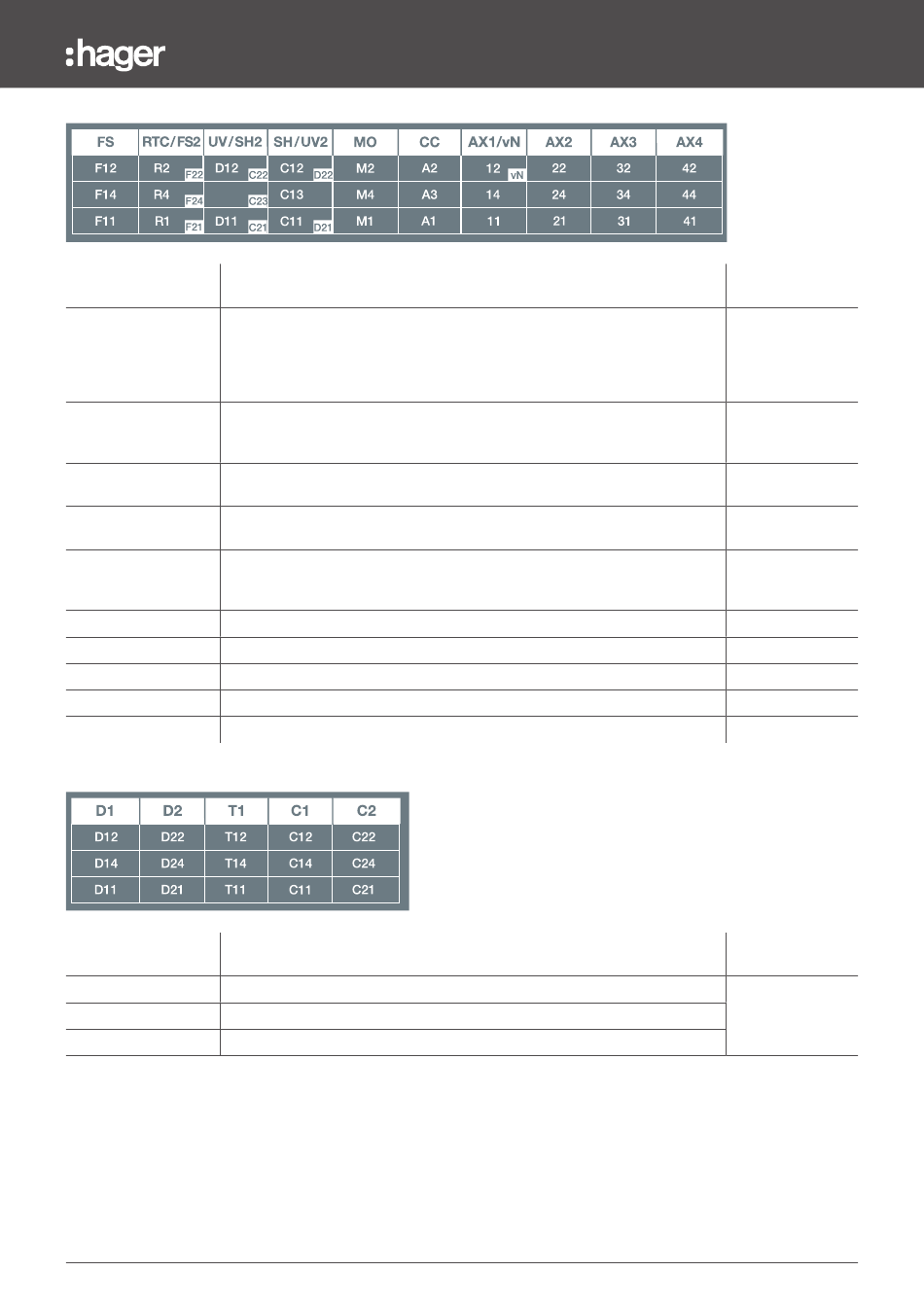

3.4 Beschreibung der Einschubrahmenklemmleisten
Standard
oder als Zubehör
Standardw
Zubehör
Zubehör
Zubehör
Zubehör
Zubehör
Standard
Standard
Standard
Standard
Standard
oder als Zubehör
Zubehör
