hager hw+ Installationshandbuch Seite 11

Klemmenbez- Beschreibung
eichnung
FS Fehlermeldekontakt
Anders als der OAC-Klemmenblock, die eine genaue Ursache für die Auslösung erkennen lassen,
bietet diese Klemme allgemeine Informationen über den Auslösevorgang.
RTC/FS2 Einschaltbereitschaftsmeldeschalter oder Fehlermeldekontakt Nr. 2
Diese Klemme kann entweder für die Verwendung eines RTC-Einschaltkontaktes oder für die
Verwendung eines zweiten Auslösekontaktes FS2 angeschlossen werden.
UV/SH2 Diese Klemme kann entweder für die Verwendung eines Unterspannungsauslösers UV oder für
die Verwendung eines zweiten Arbeitsstromauslösers SH angeschlossen werden.
SH/UV2 Diese Klemme kann entweder für die Verwendung eines Arbeitsstromauslösers SH oder für die
Verwendung eines zweiten Unterspannungsauslösers UV angeschlossen werden.
MO Spannungsversorgung Motorantrieb MO Es ist zu beachten, dass der Anschluss des
Meldekontaktes zur Anzeige der gespannten Feder SC auch an dieser Klemme vorgenommen
wird.
CC Anschluss Einschaltspule CC
AX1/vN Hilfskontakt Nr. 1 - Schalterstatus (Ein- / Ausgeschaltet)
AX2 Hilfskontakt Nr. 2 - Schalterstatus (Ein- / Ausgeschaltet)
AX3 Hilfskontakt Nr. 3 - Schalterstatus (Ein-/Ausgeschaltet)
AX4 Hilfskontakt Nr. 4 - Schalterstatus (Ein-/Ausgeschaltet)
6LE007890A
Festeinbau Leistungsschalter

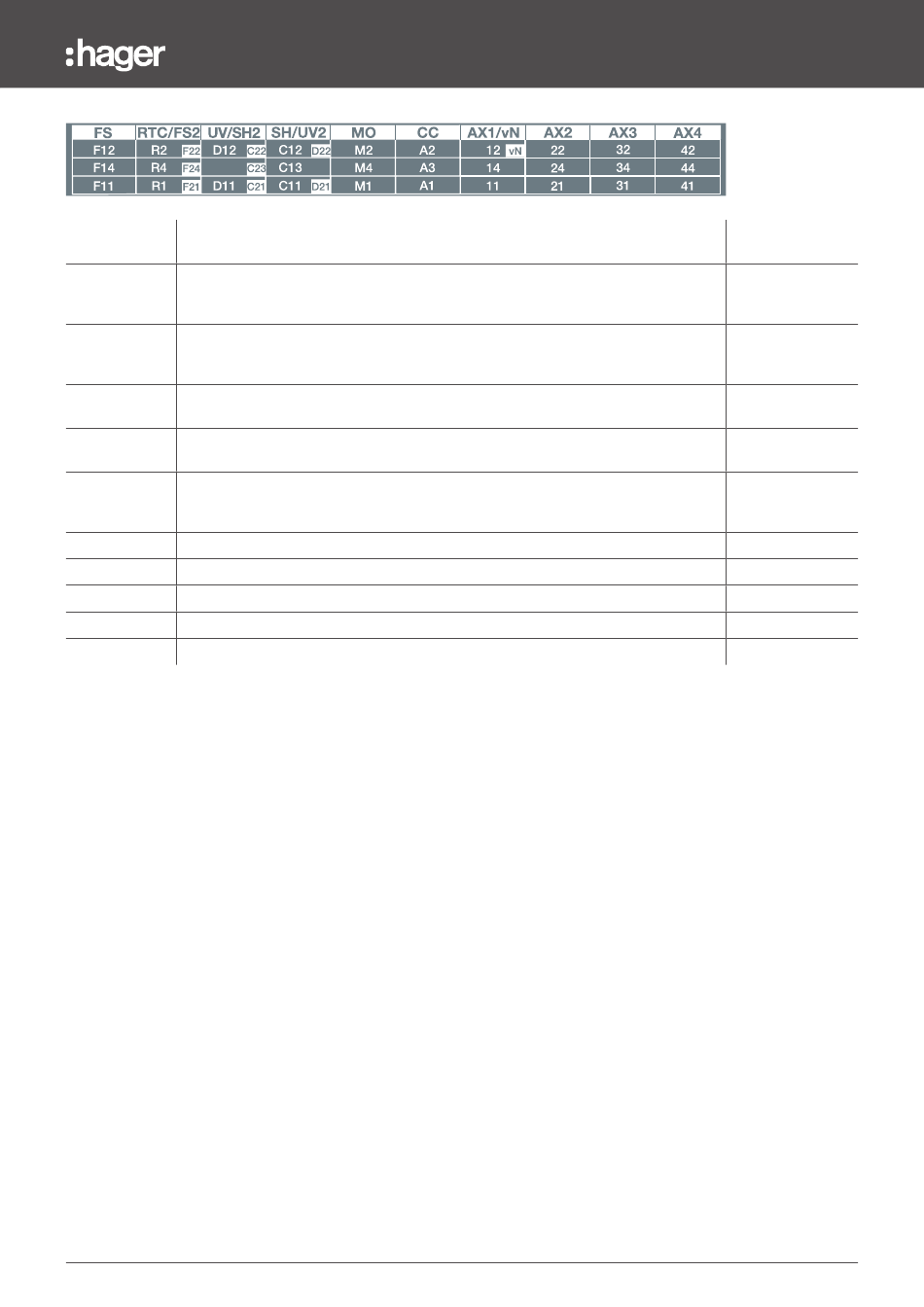

2.3 Beschreibung der Klemmleisten
Standard
oder als Zubehör
Standard
Zubehör
Zubehör
Zubehör
Zubehör
Zubehör
Standard
Standard
Standard
Standard
11
