Réglage
5 Réglage

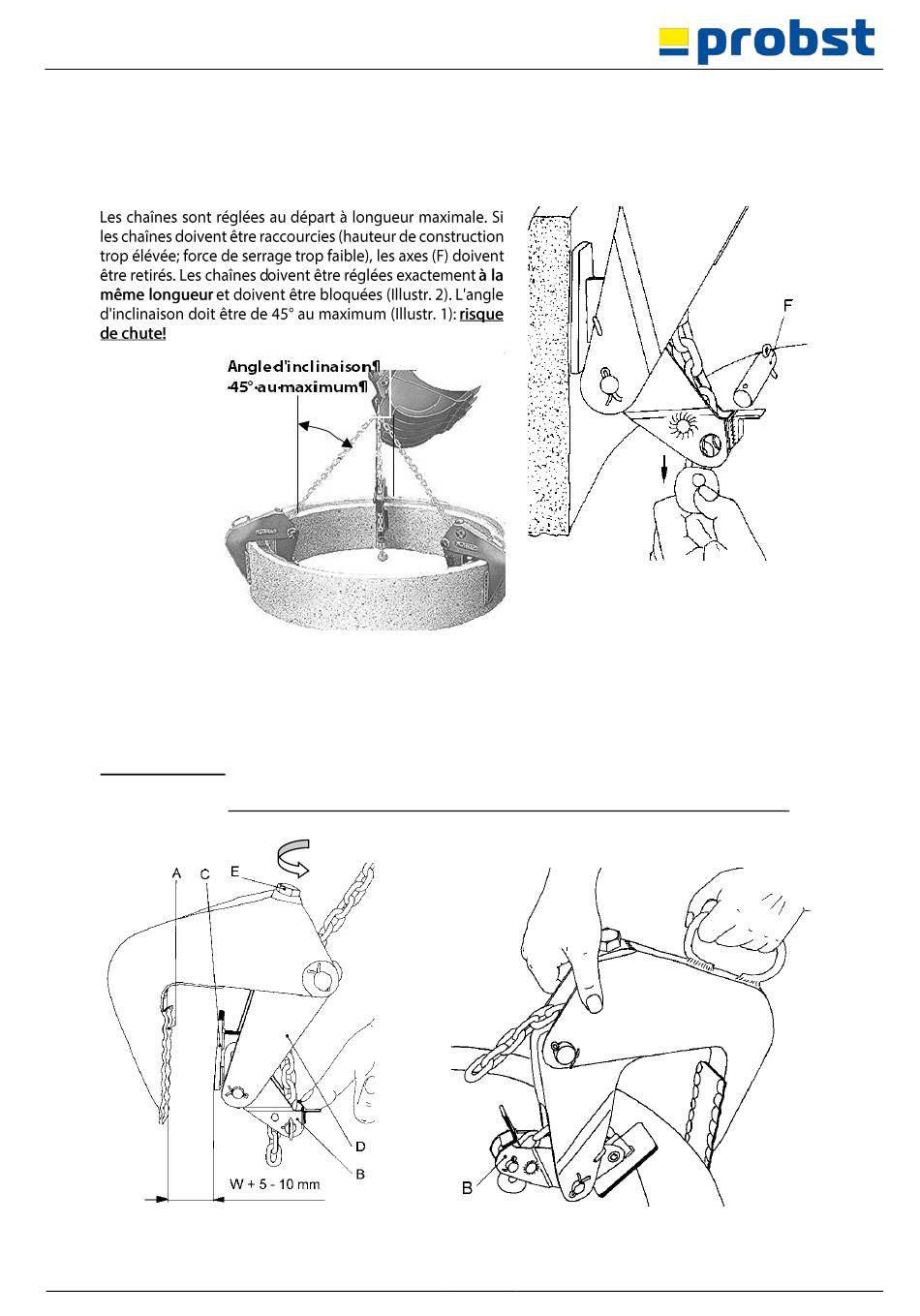

5.1 Réglage sur le diamètre extérieur du tuyau
Ill. 1
5.2 Réglage de la largeur d'ouverture
La pince s'ouvre en tournant la vis de réglage (E) (Illustr. 3). Faire bien attention à ne pas dépasser la
largeur d'ouverture maximale (voir plaque d'identification), car l'écrou de la vis de réglage n'est pas bloqué:
risque de chute! Placer les pinces sur la paroi du tuyau de façon à ce que le levier coudé (B) se trouve
à l'intérieur du tuyau (Illustr. 4). Presser le levier coudé (B) contre le ressort vers le bas jusqu'au cran
d'arrêt (Illustr. 3). Régler la largeur d'ouverture à 5 à 10 mm de plus que l'épaisseur de la paroi. Vérifier
que toutes les pinces sont réglées à la même largeur.
54400001 / 54400002 / 54400003
Ill. 3
12 / 18
Ill. 2
Ill. 4
FR
