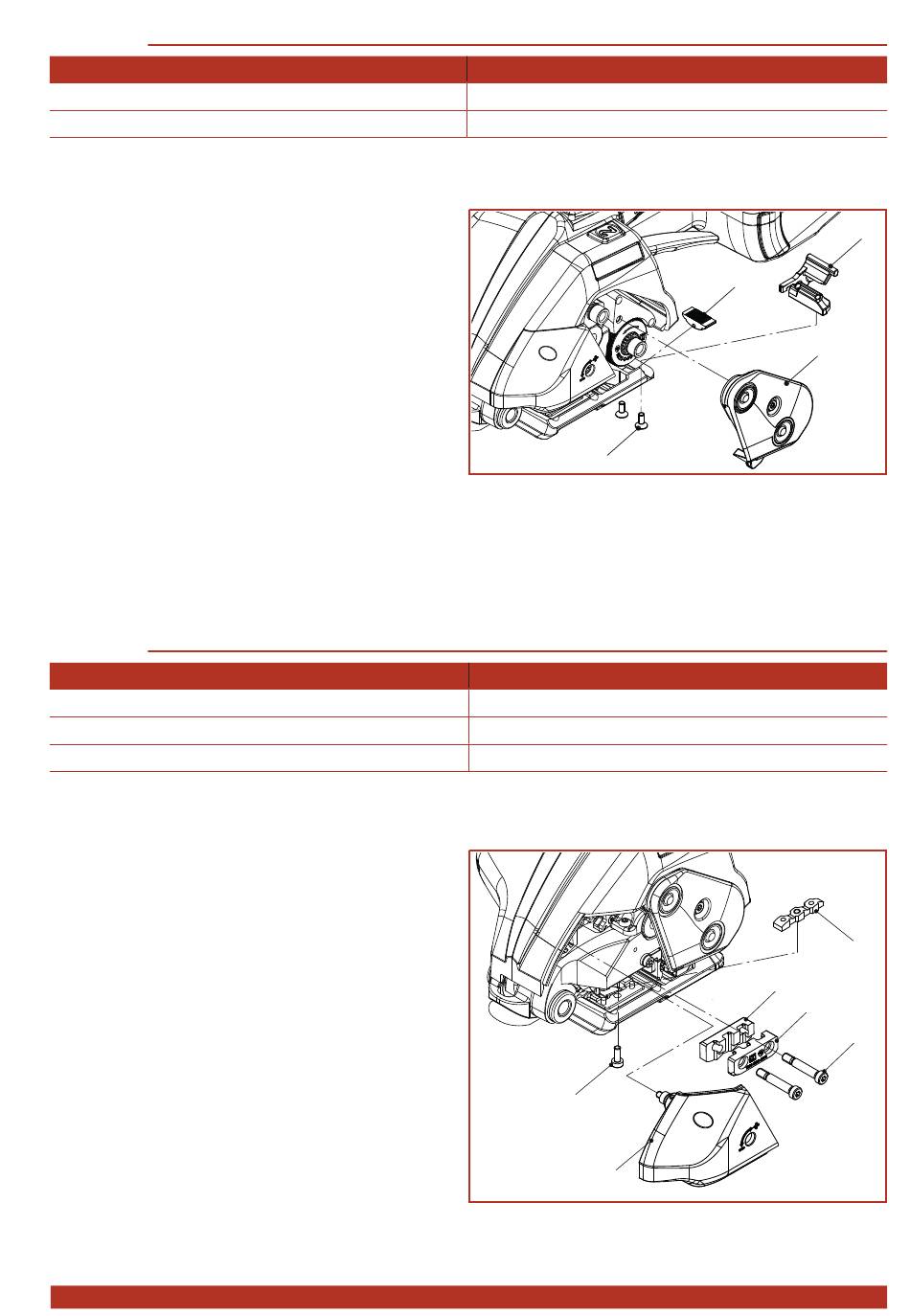

6.5
Spannmatrize reinigen/ersetzen
Erforderliche Teile
Spannmatrize (4)*
Senkschraube (Torx) (1)
* Verschleissteil
Ausbau
► Akku aus Gerät ziehen.
► Unverlierbare Zylinderschraube lösen und
Seitendeckel (2) entfernen.
► Zwei Senkschrauben (Torx) (1) lösen und
Halter (3) entfernen.
► Spannmatrize (4) entfernen.
► Spannmatrize überprüfen. Sind Zähne abge-
nutzt, Spannmatrize ersetzen.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
► Bereich unter der Spannmatrize mit Klüber Microlube GBU-Y 131 einfetten.
► Senkschrauben (Torx) (1) mit Loctite 243 sichern.
6.6
Stempel und Matrizen reinigen/ersetzen
Erforderliche Teile
Matrizen/Stempel Set (4/5/6)*
Linsenschraube (1)
Spez. Schraube (3)
* Verschleissteil
Ausbau
► Akku aus Gerät ziehen.
► Unverlierbare Zylinderschraube lösen und
Abdeckung vorne (2) entfernen.
► Linsenschraube (1) lösen.
► Stempel (6) mit Schraubenzieher anheben,
entfernen und nötigenfalls ersetzen.
► Zwei Spez. Schrauben (3) lösen, Matrize links
(4) und Matrize rechts (5) entfernen, nötigen-
falls ersetzen.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfol-
ge.
► Linsenschraube (1) und Spez. Schrauben (3)
mit Loctite 243 sichern.
V 09.22_DE
Bestellnummer
1821.043.007
1912.204.104
Bestellnummer
1821.202.096
1912.104.104
1821.027.021
1
SIGNODE BST
4
1
2
3
2
6
5
4
3
23 von 28
