9.5 Dimensions sheet

Type
196200250
196200355
196200450
196200560
196200710
196200900
1502021-01

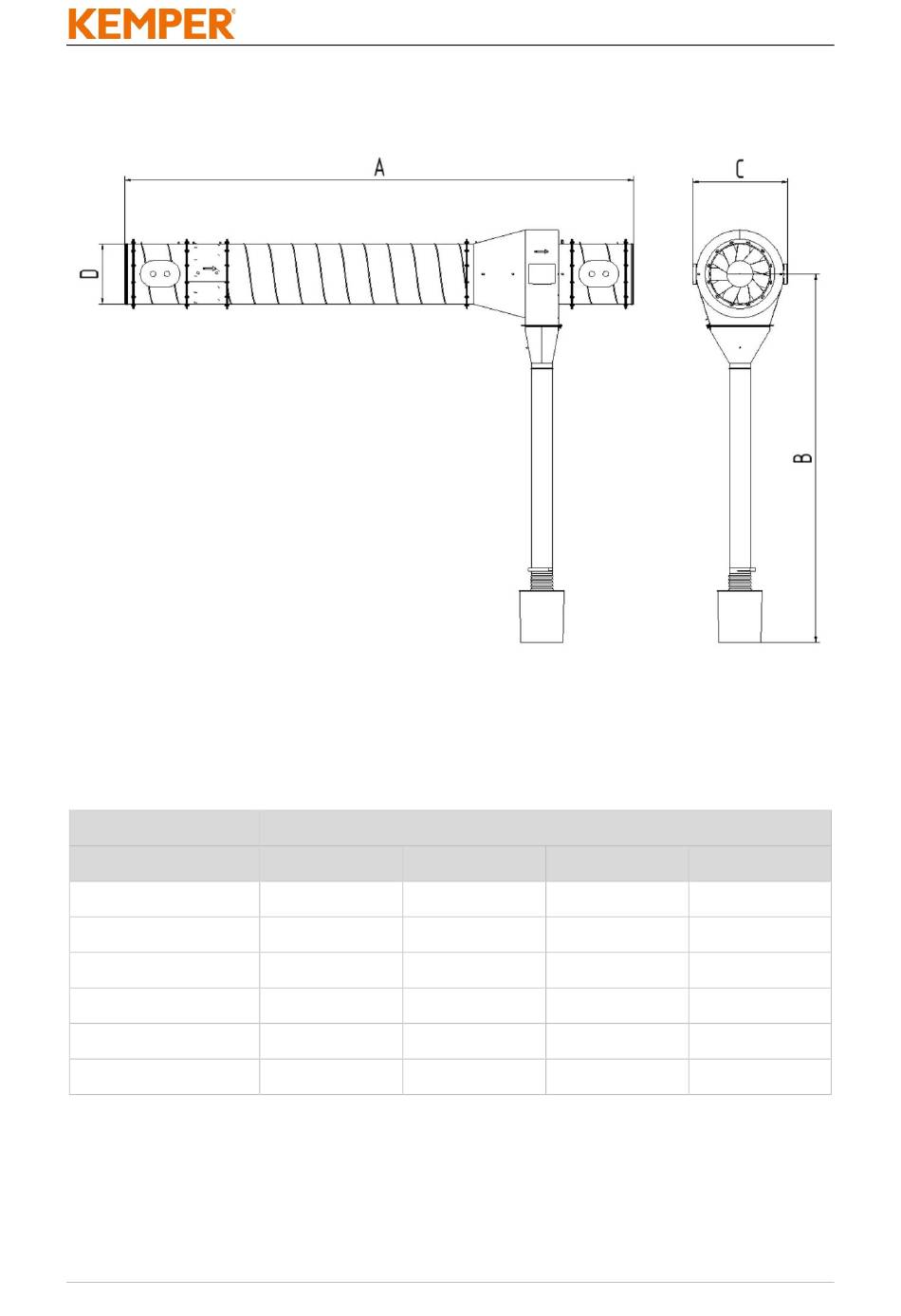

Fig. 23: Dimensions sheet
Dimensions, item (mm)
A B
2340 1120 - 2620
3240 1200 - 2700
3830 1270 - 2770
4590 1350 - 2840
5690 1615 - 3115
7380 1615 - 3115
Tab. 22: Dimensions (mm)
- 71 -
C D (Ø)
412 250
570 355
710 450
854 560
1095 710
1320 900
