Einbau- und Bedienungsanleitung
KEMPER UP-PLUS Unterputzventile
aus Rotguss und Edelstahl

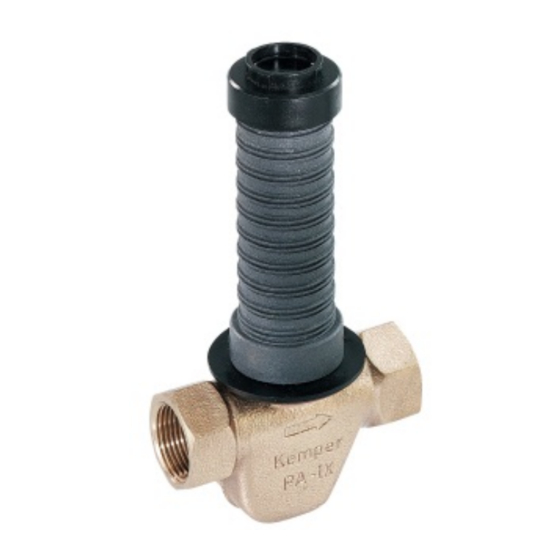

Figur 560 01
mit Innengewinde
Zulassungen
DVGW
Allgemein
bauaufsichtliches
Prüfzeugnis
ÜA
K410056000001-00 / 05.2021
Figur 560 22
mit Pressanschluss
Figur 560 31
mit Innengewinde
Figur 056 10
mit Innengewinde
ÜA
Fig. 056 10
Fig. 056 00
SVGW
Fig. 056 10
Fig. 056 00
1
Figur 560 06
mit Pressanschluss
Figur 563 02
mit Innen- und Außengewinde
Figur 056 00
mit Pressanschluss
EN
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kemper 560 01

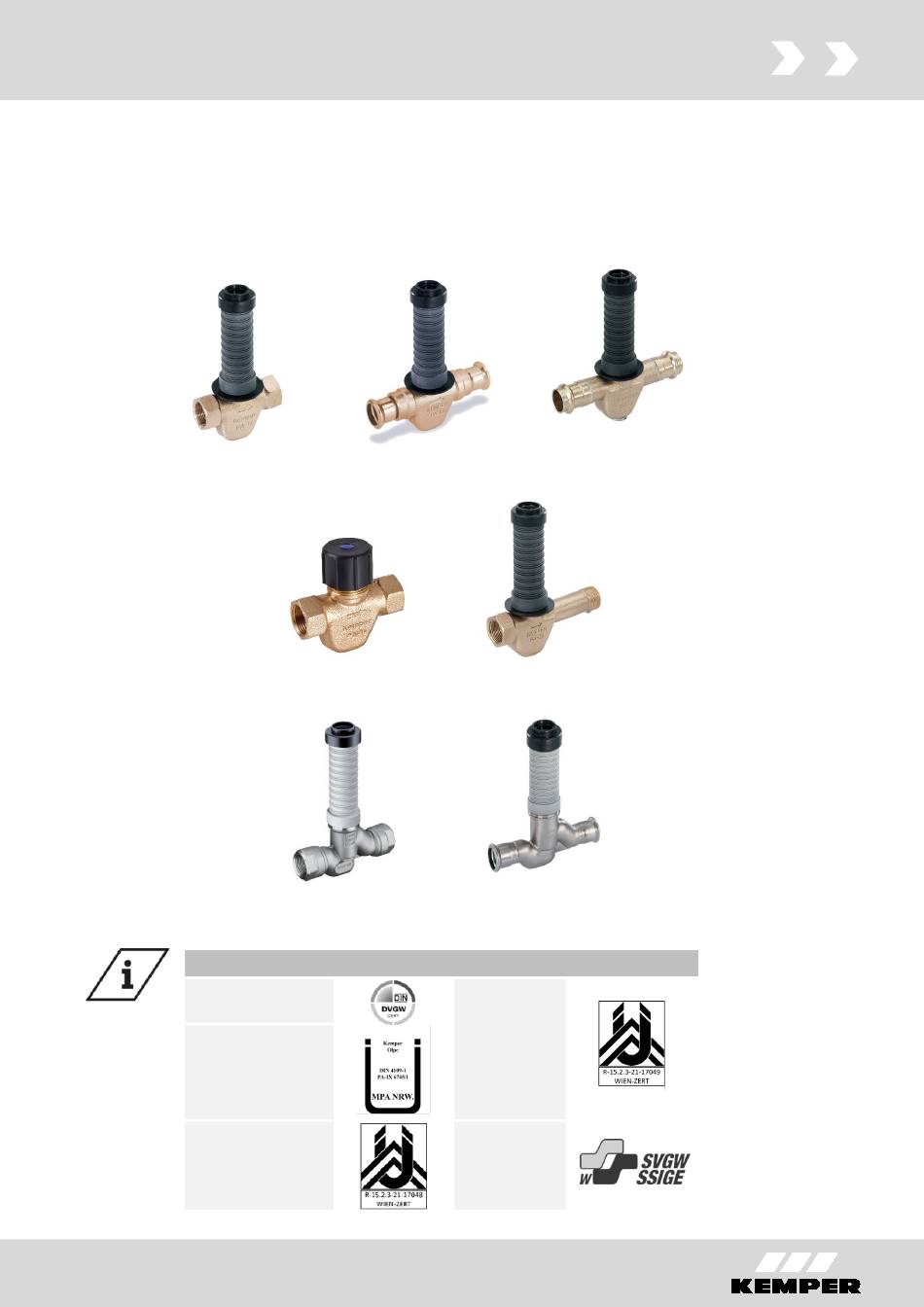

  • Seite 1 Einbau- und Bedienungsanleitung KEMPER UP-PLUS Unterputzventile aus Rotguss und Edelstahl Figur 560 01 Figur 560 22 Figur 560 06 mit Innengewinde mit Pressanschluss mit Pressanschluss Figur 560 31 Figur 563 02 mit Innengewinde mit Innen- und Außengewinde Figur 056 00...
  • Seite 2: Anwendungsbereich

    Ø 70 Ø 70 Ø S Ø S Nenngröße DN Schaftdurchmesser øS 2 Lieferbare Varianten Material Figur Ausführung Anschluss Ventil 560 01 UP-Ventil Rotguss 2 x IG Pressanschluss 560 22 UP-Ventil Rotguss Geberit MAPRESS Pressanschluss Viega 560 06 UP-Ventil Rotguss...
  • Seite 3: Register-Trockenbau-Installation

    3 Montagehinweise Konventionelle Unterputz-Installation Max. Abschneidlänge 65 mm Min. Einbautiefe 55 mm Register-Trockenbau-Installation Bauteil Bezeichnung Grundkörper mit Innenoberteil Befestigungsset Dichtmanschette Fertigmontageset Griffeinheit Fertigmontageset Behördenoberteil Bauschutzkappe Dämmschale K410056000001-00 / 05.2021...
  • Seite 4: Abschneidemöglichkeiten

    Hinweis zur Befestigung max. 10 x DN Zur Stabilisierung der Rohrinstallation im Bereich des UP-Ventils, sind auf beiden Seiten des Ventils, entsprechend DIN EN 806-4, Befestigungsschellen im Abstand von je maximal 10 x DN einzubauen. Des Weiteren sind die vorgegebenen Abstände für Rohrschellen einzuhalten. Abschneidemöglichkeiten Trennschleifer mit Steinscheibe ø...
  • Seite 5: Betätigungschritte Zur Voreinstellung

    Verlängerung und Austausch Oberteil Mit dem 2-teiligen Verlängerungsset 90 mm (Figur 599 00) können die UP-Ventile nachträglich verlängert werden. KEMPER empfiehlt den Einsatz von maximal zwei Verlängerungssets. Innenoberteile können mit einem Rohrsteckschlüssel SW 17/18 x 200 (Bestell-Nr.: B51205000000400) problemlos durch den Ventilschaft ausgewechselt werden.
  • Seite 6: Wartung

    4 Hinweis zur Funktion „Regulieren“ Das KEMPER UP-PLUS Ventil ist nicht dazu geeignet den hydraulischen Abgleich in Zirkulationskreisen im Bereich der Nasszelle oder von Zirkulationskreisen im Etagenbereich einzustellen. Für diese Funktion empfiehlt KEMPER ETA-THERM Zirkulations- Regulierventil, welches einen dafür geeigneten Kv-Wert hat. Mit dem UP-Ventil UP-PLUS kann lediglich der Volumenstrom in der Versorgungsleitung gedrosselt werden.
  • Seite 7 Installation and operating instructions KEMPER UP-PLUS concealed valves made of gunmetal and stainless steel Figure 560 06 Figure 560 01 Figure 560 22 with press-fit connection with female thread with press-fit connection Figure 560 31 Figure 563 02 with female thread...
  • Seite 8: Area Of Application

    Ø 70 Nominal width DN Shaft diameter øS Ø S Ø S 2 Available versions Figure Design Valve material Connection 560 01 Concealed valve Gunmetal 2 x FT Geberit MAPRESS 560 22 Concealed valve Gunmetal press-fit connection Viega 560 06...
  • Seite 9 3 Assembly instructions Conventional concealed installation Max. trim length 65 mm Min. installation depth 55 mm Register indoor installation Component Name Base body with head part Attachment set Sealing collar Complete assembly set, handle unit Complete assembly set change stopper Pre-tiling cap Insulating shell K410056000001-00 / 05.2021...
  • Seite 10 Notes on attachment max. 10 x DN To stabilize the pipe installation in the area of the concealed valve, install the appropriate DIN EN 806-4 fixing clamps at a clearance of maximum 10 x DN each on both sides of the valve.
  • Seite 11 Extending and replacing the bonnet Use the 2-part extension set 90 mm (Figure 599 00) to subsequently extend the concealed valve. KEMPER recommends the use of a maximum of two extension sets. Head parts can be easily replaced with tubular...
  • Seite 12: Maintenance

    The KEMPER UP-PLUS valve is not suitable to adjust the hydraulic compensation in circulating pipes in the plumbing unit area or in return pipes in floor networks. For this function, KEMPER recommends the ETA-THERM Circulation Regulating valve, which has a Kv-value that is suitable for this purpose.
