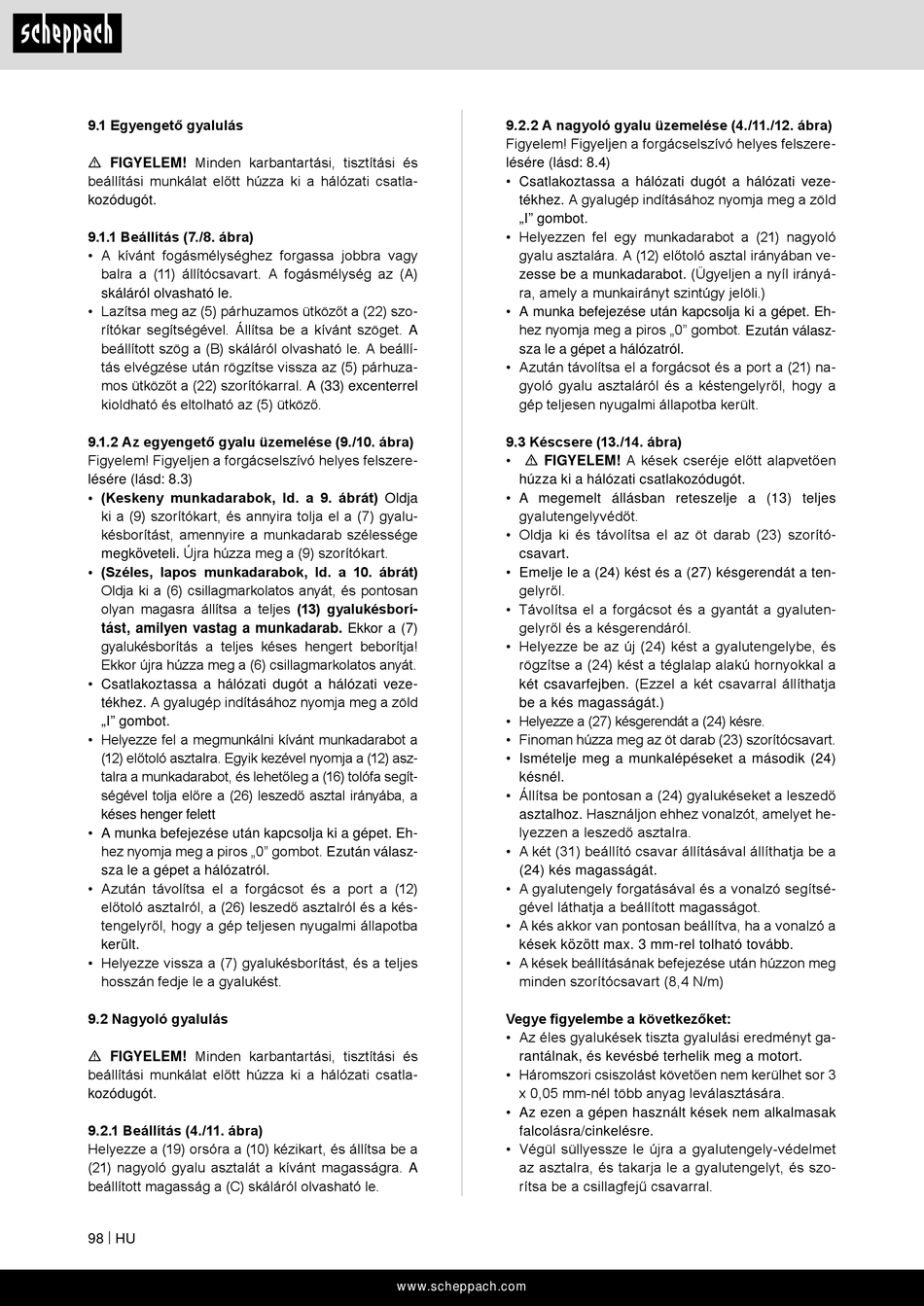

9.1 Egyengető gyalulás
m FIGYELEM! Minden karbantartási, tisztítási és
beállítási munkálat előtt húzza ki a hálózati csatla-
kozódugót.
9.1.1 Beállítás (7./8. ábra)
• A kívánt fogásmélységhez forgassa jobbra vagy
balra a (11) állítócsavart. A fogásmélység az (A)
skáláról olvasható le.
• Lazítsa meg az (5) párhuzamos ütközőt a (22) szo-
rítókar segítségével. Állítsa be a kívánt szöget. A
beállított szög a (B) skáláról olvasható le. A beállí-
tás elvégzése után rögzítse vissza az (5) párhuza-
mos ütközőt a (22) szorítókarral. A (33) excenterrel
kioldható és eltolható az (5) ütköző.
9.1.2 Az egyengető gyalu üzemelése (9./10. ábra)
Figyelem! Figyeljen a forgácselszívó helyes felszere-
lésére (lásd: 8.3)
• (Keskeny munkadarabok, ld. a 9. ábrát) Oldja
ki a (9) szorítókart, és annyira tolja el a (7) gyalu-
késborítást, amennyire a munkadarab szélessége
megköveteli. Újra húzza meg a (9) szorítókart.
• (Széles, lapos munkadarabok, ld. a 10. ábrát)
Oldja ki a (6) csillagmarkolatos anyát, és pontosan
olyan magasra állítsa a teljes (13) gyalukésborí-
tást, amilyen vastag a munkadarab. Ekkor a (7)
gyalukésborítás a teljes késes hengert beborítja!
Ekkor újra húzza meg a (6) csillagmarkolatos anyát.
• Csatlakoztassa a hálózati dugót a hálózati veze-
tékhez. A gyalugép indításához nyomja meg a zöld
„I" gombot.
• Helyezze fel a megmunkálni kívánt munkadarabot a
(12) előtoló asztalra. Egyik kezével nyomja a (12) asz-
talra a munkadarabot, és lehetőleg a (16) tolófa segít-
ségével tolja előre a (26) leszedő asztal irányába, a
késes henger felett
• A munka befejezése után kapcsolja ki a gépet. Eh-
hez nyomja meg a piros „0" gombot. Ezután válasz-
sza le a gépet a hálózatról.
• Azután távolítsa el a forgácsot és a port a (12)
előtoló asztalról, a (26) leszedő asztalról és a kés-
tengelyről, hogy a gép teljesen nyugalmi állapotba
került.
• Helyezze vissza a (7) gyalukésborítást, és a teljes
hosszán fedje le a gyalukést.
9.2 Nagyoló gyalulás
m FIGYELEM! Minden karbantartási, tisztítási és
beállítási munkálat előtt húzza ki a hálózati csatla-
kozódugót.
9.2.1 Beállítás (4./11. ábra)
Helyezze a (19) orsóra a (10) kézikart, és állítsa be a
(21) nagyoló gyalu asztalát a kívánt magasságra. A
beállított magasság a (C) skáláról olvasható le.
98 | HU
9.2.2 A nagyoló gyalu üzemelése (4./11./12. ábra)
Figyelem! Figyeljen a forgácselszívó helyes felszere-
lésére (lásd: 8.4)
• Csatlakoztassa a hálózati dugót a hálózati veze-
tékhez. A gyalugép indításához nyomja meg a zöld
„I" gombot.
• Helyezzen fel egy munkadarabot a (21) nagyoló
gyalu asztalára. A (12) előtoló asztal irányában ve-
zesse be a munkadarabot. (Ügyeljen a nyíl irányá-
ra, amely a munkairányt szintúgy jelöli.)
• A munka befejezése után kapcsolja ki a gépet. Eh-
hez nyomja meg a piros „0" gombot. Ezután válasz-
sza le a gépet a hálózatról.
• Azután távolítsa el a forgácsot és a port a (21) na-
gyoló gyalu asztaláról és a késtengelyről, hogy a
gép teljesen nyugalmi állapotba került.
9.3 Késcsere (13./14. ábra)
• m FIGYELEM! A kések cseréje előtt alapvetően
húzza ki a hálózati csatlakozódugót.
• A megemelt állásban reteszelje a (13) teljes
gyalutengelyvédőt.
• Oldja ki és távolítsa el az öt darab (23) szorító-
csavart.
• Emelje le a (24) kést és a (27) késgerendát a ten-
gelyről.
• Távolítsa el a forgácsot és a gyantát a gyaluten-
gelyről és a késgerendáról.
• Helyezze be az új (24) kést a gyalutengelybe, és
rögzítse a (24) kést a téglalap alakú hornyokkal a
két csavarfejben. (Ezzel a két csavarral állíthatja
be a kés magasságát.)
• Helyezze a (27) késgerendát a (24) késre.
• Finoman húzza meg az öt darab (23) szorítócsavart.
• Ismételje meg a munkalépéseket a második (24)
késnél.
• Állítsa be pontosan a (24) gyalukéseket a leszedő
asztalhoz. Használjon ehhez vonalzót, amelyet he-
lyezzen a leszedő asztalra.
• A két (31) beállító csavar állításával állíthatja be a
(24) kés magasságát.
• A gyalutengely forgatásával és a vonalzó segítsé-
gével láthatja a beállított magasságot.
• A kés akkor van pontosan beállítva, ha a vonalzó a
kések között max. 3 mm-rel tolható tovább.
• A kések beállításának befejezése után húzzon meg
minden szorítócsavart (8,4 N/m)
Vegye figyelembe a következőket:
• Az éles gyalukések tiszta gyalulási eredményt ga-
rantálnak, és kevésbé terhelik meg a motort.
• Háromszori csiszolást követően nem kerülhet sor 3
x 0,05 mm-nél több anyag leválasztására.
• Az ezen a gépen használt kések nem alkalmasak
falcolásra/cinkelésre.
• Végül süllyessze le újra a gyalutengely-védelmet
az asztalra, és takarja le a gyalutengelyt, és szo-
rítsa be a csillagfejű csavarral.
