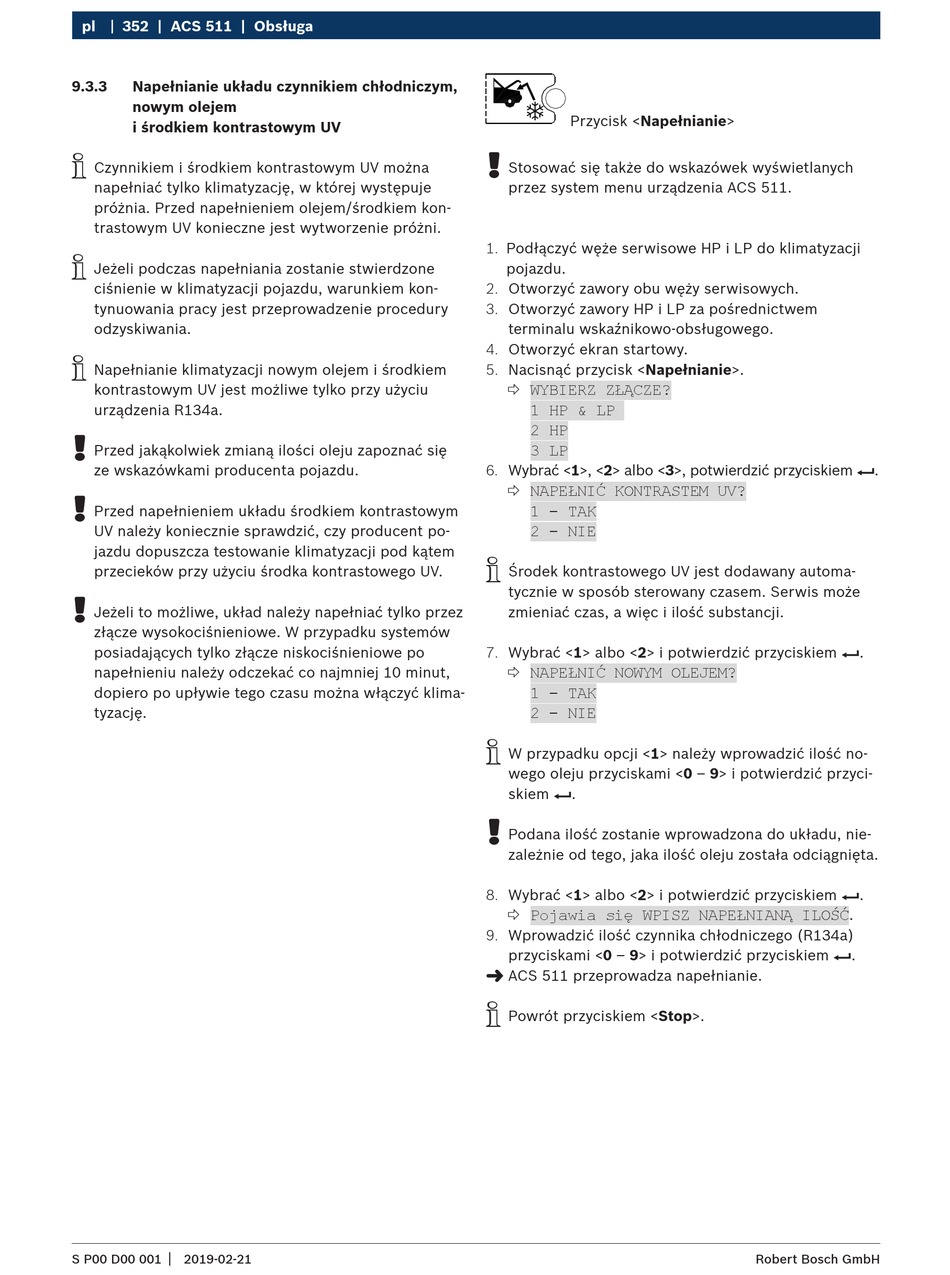

pl 352 | ACS 511 | Obsługa
9.3.3 Napełnianie układu czynnikiem chłodniczym,
nowym olejem
i środkiem kontrastowym UV
i
Czynnikiem i środkiem kontrastowym UV można
napełniać tylko klimatyzację, w której występuje
próżnia. Przed napełnieniem olejem/środkiem kon-
trastowym UV konieczne jest wytworzenie próżni.
i
Jeżeli podczas napełniania zostanie stwierdzone
ciśnienie w klimatyzacji pojazdu, warunkiem kon-
tynuowania pracy jest przeprowadzenie procedury
odzyskiwania.
i
Napełnianie klimatyzacji nowym olejem i środkiem
kontrastowym UV jest możliwe tylko przy użyciu
urządzenia R134a.
!
Przed jakąkolwiek zmianą ilości oleju zapoznać się
ze wskazówkami producenta pojazdu.
!
Przed napełnieniem układu środkiem kontrastowym
UV należy koniecznie sprawdzić, czy producent po-
jazdu dopuszcza testowanie klimatyzacji pod kątem
przecieków przy użyciu środka kontrastowego UV.
!
Jeżeli to możliwe, układ należy napełniać tylko przez
złącze wysokociśnieniowe. W przypadku systemów
posiadających tylko złącze niskociśnieniowe po
napełnieniu należy odczekać co najmniej 10 minut,
dopiero po upływie tego czasu można włączyć klima-
tyzację.
|
S P00 D00 001 2019-02-21
Przycisk <Napełnianie>
!
Stosować się także do wskazówek wyświetlanych
przez system menu urządzenia ACS 511.
1. Podłączyć węże serwisowe HP i LP do klimatyzacji
pojazdu.
2. Otworzyć zawory obu węży serwisowych.
3. Otworzyć zawory HP i LP za pośrednictwem
terminalu wskaźnikowo-obsługowego.
4. Otworzyć ekran startowy.
5. Nacisnąć przycisk <Napełnianie>.

WYBIERZ ZŁĄCZE?
1 HP & LP
2 HP
3 LP
6. Wybrać <1>, <2> albo <3>, potwierdzić przyciskiem E.

NAPEŁNIĆ KONTRASTEM UV?
1 - TAK
2 - NIE
i
Środek kontrastowego UV jest dodawany automa-
tycznie w sposób sterowany czasem. Serwis może
zmieniać czas, a więc i ilość substancji.
7. Wybrać <1> albo <2> i potwierdzić przyciskiem E.

NAPEŁNIĆ NOWYM OLEJEM?
1 - TAK
2 - NIE
i
W przypadku opcji <1> należy wprowadzić ilość no-
wego oleju przyciskami <0 – 9> i potwierdzić przyci-
skiem E.
!
Podana ilość zostanie wprowadzona do układu, nie-
zależnie od tego, jaka ilość oleju została odciągnięta.
8. Wybrać <1> albo <2> i potwierdzić przyciskiem E.
 Pojawia się WPISZ NAPEŁNIANĄ ILOŚĆ
9. Wprowadzić ilość czynnika chłodniczego (R134a)
przyciskami <0 – 9> i potwierdzić przyciskiem E.
"
ACS 511 przeprowadza napełnianie.
i
Powrót przyciskiem <Stop>.
.
