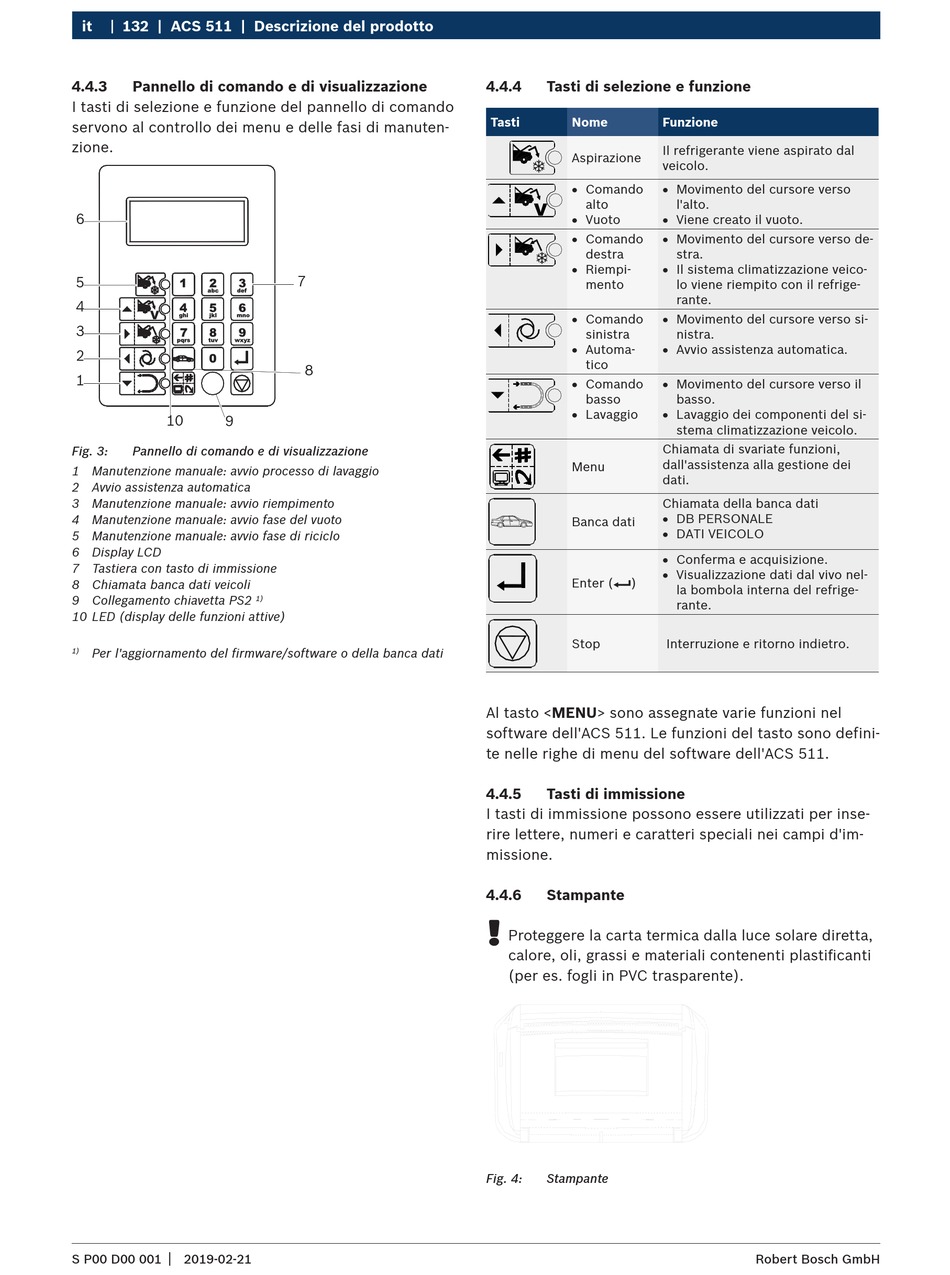

it 132 | ACS 511 | Descrizione del prodotto
4.4.3 Pannello di comando e di visualizzazione
I tasti di selezione e funzione del pannello di comando
servono al controllo dei menu e delle fasi di manuten-
zione.
6
5
4
3
2
1
10
9
Fig. 3: Pannello di comando e di visualizzazione
1 Manutenzione manuale: avvio processo di lavaggio
2 Avvio assistenza automatica
3 Manutenzione manuale: avvio riempimento
4 Manutenzione manuale: avvio fase del vuoto
5 Manutenzione manuale: avvio fase di riciclo
6 Display LCD
7 Tastiera con tasto di immissione
8 Chiamata banca dati veicoli
9 Collegamento chiavetta PS2
10 LED (display delle funzioni attive)
Per l'aggiornamento del firmware/software o della banca dati
1)
|
S P00 D00 001 2019-02-21
xxx
7
8
1)
4.4.4 Tasti di selezione e funzione
Tasti Nome Funzione
Il refrigerante viene aspirato dal
Aspirazione
veicolo.
R Comando R Movimento del cursore verso
alto
R Vuoto R Viene creato il vuoto.
R Comando R Movimento del cursore verso de-
destra
R Riempi- R Il sistema climatizzazione veico-
mento
R Comando R Movimento del cursore verso si-
sinistra
R Automa- R Avvio assistenza automatica.
tico
R Comando R Movimento del cursore verso il
basso
R Lavaggio R Lavaggio dei componenti del si-
Chiamata di svariate funzioni,
dall'assistenza alla gestione dei
Menu
dati.
Chiamata della banca dati
R DB PERSONALE
Banca dati
R DATI VEICOLO
R Conferma e acquisizione.
R Visualizzazione dati dal vivo nel-
E
Enter ( )
Stop
Al tasto <MENU> sono assegnate varie funzioni nel
software dell'ACS 511. Le funzioni del tasto sono defini-
te nelle righe di menu del software dell'ACS 511.
4.4.5 Tasti di immissione
I tasti di immissione possono essere utilizzati per inse-
rire lettere, numeri e caratteri speciali nei campi d'im-
missione.
4.4.6 Stampante
!
Proteggere la carta termica dalla luce solare diretta,
calore, oli, grassi e materiali contenenti plastificanti
(per es. fogli in PVC trasparente).
Fig. 4: Stampante
l'alto.
stra.
lo viene riempito con il refrige-
rante.
nistra.
basso.
stema climatizzazione veicolo.
la bombola interna del refrige-
rante.
Interruzione e ritorno indietro.
