PRODUKTBESCHREIBUNG
12 B E T R I E B S A N L E I T U N G | deTec2 Core Vibes

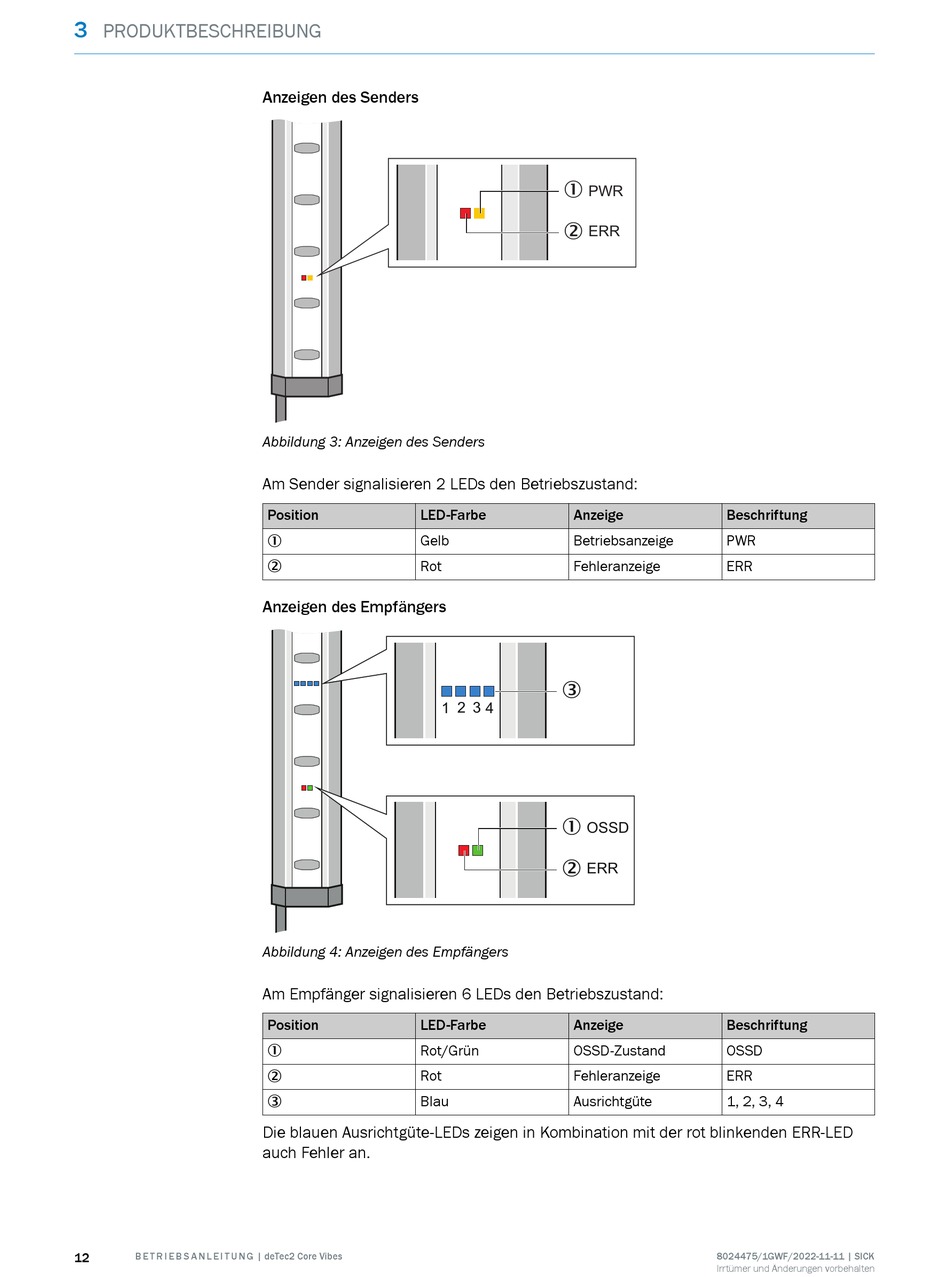

Anzeigen des Senders
Abbildung 3: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
1 2 3 4
Abbildung 4: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
1
Rot
2
Blau
3
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auch Fehler an.
1
PWR
2
ERR
Anzeige Beschriftung
Betriebsanzeige PWR
Fehleranzeige ERR
3
1
OSSD
2
ERR
Anzeige Beschriftung
OSSD-Zustand OSSD
Fehleranzeige ERR
Ausrichtgüte 1, 2, 3, 4
