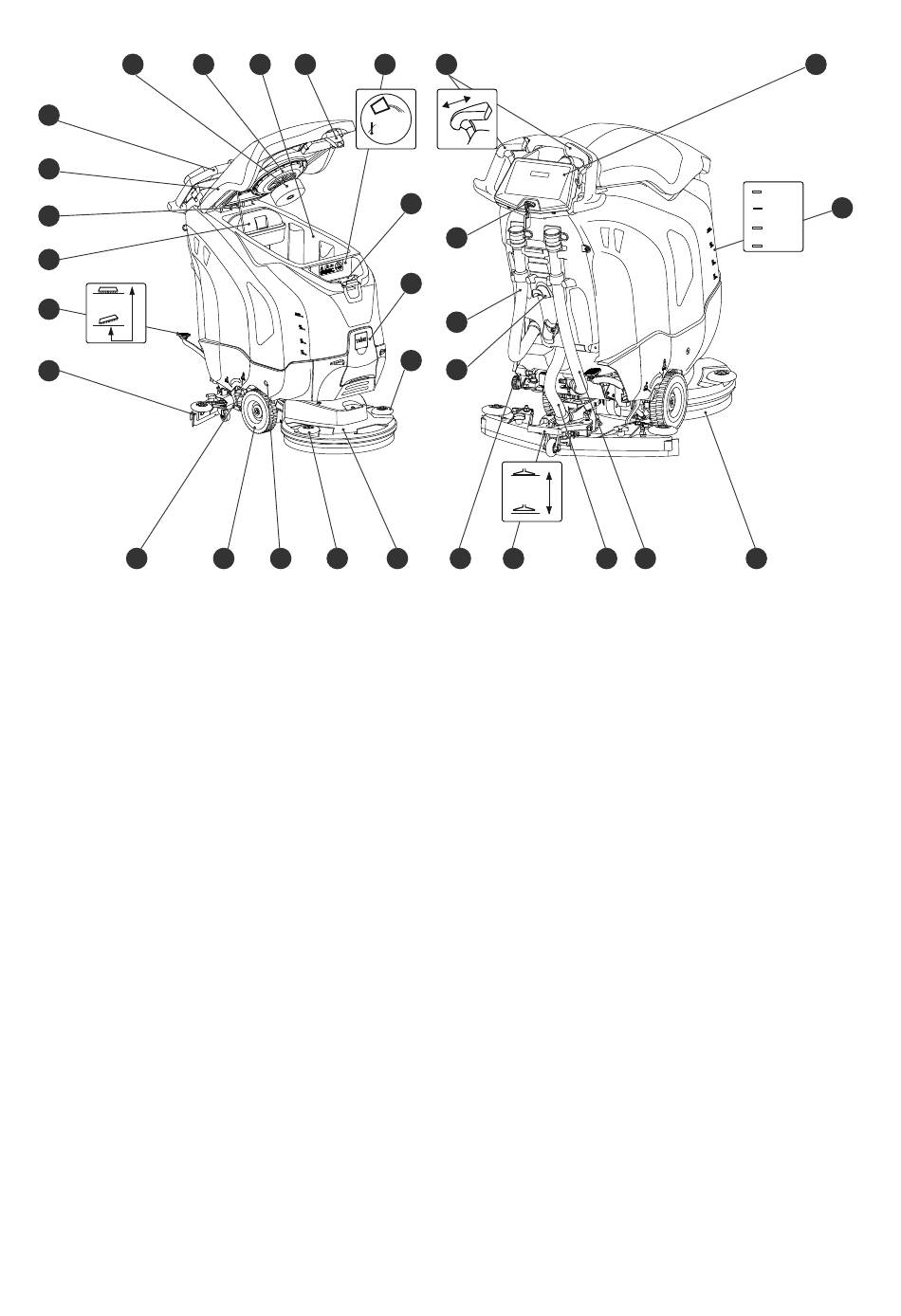

Общий вид конструкции машин
24
23
1
2
3
4
5
6
7
1
Приводная рукоятка
2
Крышка бака
3
Планка для поддержки крышки бака
4
Фильтр грубой очистки
5
Вариант: Педаль рабочего органа
6
Осушитель
7
Рычаг для уменьшения давления щетки или рабочего
органа
8
Транспортировочное колесо
9
Устройство для разблокировки отсека питания
10 Отводящий ролик справа
11 Блок рабочих органов
12 Фильтр бака чистой воды
13 Педаль осушителя
14 Всасывающий шланг
15 Сливной шланг для моющего раствора (синяя крышка)
16 Рабочий орган (щетки, диски и т. п.)
17 Индикатор уровня заполнения
18 Панель управления или сенсорный экран
19 Переключатель режимов
20 Бак чистой воды
21 Разблокировка крышки бака
22 Бак грязной воды
23 Приемный фильтр
24 Поплавок (переливное устройство бака грязной воды)
25 Дозатор
26 Камера для автоматической дозировки
27 Отводящий ролик слева
28 Механизм смотки провода
29 Сливной шланг для грязной воды (красная крышка)
30 Выключатель (аварийный)
22
21
20
max.60°C
max.140°F
8
9
10
11
19
25
30
26
29
27
28
12
13
MAX
3/4
2/4
1/4
14
15
16
18
17
429
