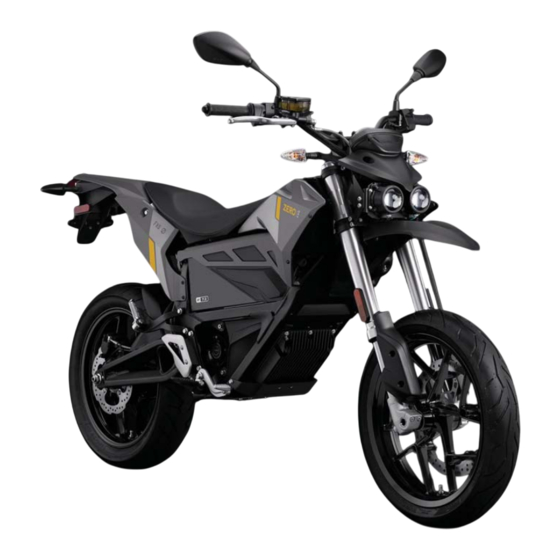

Zero Motorcycles FX 2021 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ZERO MOTORCYCLES
2021 BEDIENUNGSANLEITUNG
ZERO FX
™
ZERO FXS
™

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zero Motorcycles FX 2021

Inhaltszusammenfassung für Zero Motorcycles FX 2021

  • Seite 1 ZERO FX ™ ZERO FXS ™ ZERO MOTORCYCLES 2021 BEDIENUNGSANLEITUNG...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung ............ 1.1 Bedienelemente und Komponenten ....3.1 Einführung ..............1.1 Bedienelemente und Komponenten ......3.1 Wichtige Botschaft von Zero ..........1.1 Bedienelemente des Motorrads .......... 3.2 Kalifornische Proposition 65 ..........1.1 Linke Seitenansicht ............. 3.4 Kalifornische Perchlorate Advisory ........1.1 Rechte Seitenansicht ............
  • Seite 4 Reinigen ................6.28 Onboard-Ladegerät für Power Pack ........5.5 Parken und langfristige Lagerung ........6.29 Aufladen des Power Packs ..........5.6 Zero Motorcycles-Zubehör ..........6.29 Schnellladen (externes Zubehör-Ladegerät) ......5.8 Sicherungen ............... 6.30 Öffentliche Ladestationen ..........5.12 Zusätzliche Elektrogeräte ..........5.12 Fehlersuche ...........
  • Seite 5 ................9.3 Welche anderen Einschränkungen oder Ausschlüsse gelten für diese beschränkte Garantie ......... 9.5 Welche Verantwortung haben Sie als Kunde? ...... 9.6 Was unternimmt Zero Motorcycles im Rahmen dieser Garantie? ................9.7 Inwieweit entspricht diese beschränkte Garantie dem Landesgesetz? ..............9.7...

  • Seite 7: Einführung

    Wartung sowie für die endgültige Entsorgung. irgendwelche Fragen hinsichtlich der Bedienung oder der Siehe www.dtsc.ca.gov. Wartung Ihres Motorrads haben, wenden Sie sich bitte an Ihren Zero-Vertragshändler. Weitere Informationen und 24-stündliche Updates finden Sie im Abschnitt „Owner Resources“ (Ressourcen des Eigentümers) auf der Zero Motorcycles-Website: http://www.zeromotorcycles.com/owner-resources/...

  • Seite 8: Über Diese Bedienungsanleitung

    Einführung Über diese Bedienungsanleitung Nützliche Informationen für eine sichere Fahrt Diese Bedienungsanleitung beschreibt die folgenden Motorräder In dieser Bedienungsanleitung weist der Begriff WARNUNG auf eine (zur Standardausstattung gehören ein integrierter Z-Force® Verletzungsgefahr hin. Es enthält zudem das Wort VORSICHT, um Power Pack-Akku, das zugehörige Ladegerät, ein Riemenantrieb auf Dinge hinzuweisen, die Ihr Motorrad beschädigen könnten.

  • Seite 9: Wann Sie Ihr Z-Force® Power Pack™ Aufladen Sollten

    Bedeutung! Um die Lebensdauer Ihres bzw. besser, wenn er nicht „heiß“ geladen wird. Wenn Sie den Ihrer Power Packs zu maximieren, hat Zero Motorcycles die Power Pack ein paar Stunden vor dem Wiederaufladen folgenden Richtlinien für das ordnungsgemäße Laden und den abkühlen lassen, verlängert dies seine Lebensdauer.

  • Seite 10: Identifikationsnummern

    Identifikationsnummern Informationen für den Eigentümer Identifikationsnummern Notieren Sie sich hier etwaige Informationen zu Ihrem Motorrad. Wenn Sie sich mit Ihrem Händler in Verbindung setzen, benötigen Sie diese Informationen möglicherweise.

  • Seite 11: Power Pack-Seriennummer

    Identifikationsnummern Power Pack-Seriennummer Fahrgestellnummer (VIN) Die Seriennummer des Power Packs befindet sich an den Die Fahrgestellnummer ist eine 17-stellige Nummer, die am folgenden Stellen. Steuerrohr des Rahmens (A) eingestanzt ist. Verändern oder entfernen Sie diese Nummer nicht, da sie die rechtsgültige •...

  • Seite 12: Allgemeine Infos

    Allgemeine Infos Informationen zu Emissionen Fahrzeugreichweite Allgemeine Infos Das Elektromotorrad Zero FX/FXS ist gemäß den CARB Die Reichweite eines Elektrofahrzeugs ist definitionsgemäß der Weg, den das Fahrzeug mit einer einzigen vollen Power Pack-Ladung (California Air Resources Board)-, EPA (US Federal)- und zurücklegt.

  • Seite 13: Maximieren Ihrer Reichweite

    Allgemeine Infos Maximieren Ihrer Reichweite Für Zero-Motorräder, die in allen anderen Ländern verkauft werden, wird dieser Bereich gemäß den folgenden Industriestandard-Prüfverfahren Die Reichweite von Elektromotorrädern variiert ähnlich wie der bemessen: Benzinverbrauch bei benzinbetriebenen Motorrädern. Der große 1. „Stadt“: Dieser Reichweitentest dient zur Bestimmung der Unterschied zwischen elektrisch- und benzinbetriebenen Reichweite bei der in städtischen Gegenden üblichen Motorrädern besteht darin, dass der Energieverbrauch bei...
  • Seite 14 Allgemeine Infos...
  • Seite 15 Allgemeine Infos...

  • Seite 16: Transport

    Allgemeine Infos Transport Es wird empfohlen, dass das Motorrad während des Transports mit Spanngurten festgezurrt wird. Führen Sie die Spanngurte um einen Rahmenkontaktpunkt herum. Achten Sie darauf, weiche Spanngurte zu verwenden, um Kratzer oder andere Schäden zu reduzieren. Verwenden Sie jeweils zwei Spanngurte vorn und hinten. Die Spanngurte sollten sich in einem Winkel von 45°...

  • Seite 17: Sicherheitshinweise

    • Änderungen am Motorrad können die Sicherheit des • Lesen Sie alle zusätzlichen Warnhinweise und Fahrzeugs beeinträchtigen und zu ernsthaften Verletzungen Produktanweisungen in dieser Bedienungsanleitung sowie führen. Zero Motorcycles haftet nicht für nicht genehmigte alle Sicherheitsschilder, bevor Sie mit Ihrem Elektromotorrad Änderungen. fahren.

  • Seite 18: Wichtige Betriebsinformationen

    Allgemeine Sicherheitshinweise Wichtige Betriebsinformationen Tage nicht verwendet wurde, drehen Sie den Schlüsselschalter in die Stellung ON (EIN) und dann zurück Nachfolgend sind einige betriebliche Aspekte aufgelistet: auf OFF (AUS), um den langfristigen Lagerungsmodus zu • Drehen Sie den Schlüsselschalter und den verlassen.

  • Seite 19: Position Wichtiger Schilder

    Position wichtiger Schilder Position wichtiger Schilder Position wichtiger Schilder Das Motorrad könnte die folgenden Informationen für nordamerikanische und europäische Modelle enthalten: A. VECI (Vehicle Emission Control Information)- Schild C. VIN- Schild (EU) – Zertifikatsschild B. VIN- Schild (Nordamerika) – Zertifikatsschild D.
  • Seite 20 Position wichtiger Schilder Hochspannungs-Warnschilder Neben der Batterie...

  • Seite 21: Bedienelemente Und Komponenten

    Bedienelemente und Komponenten Bedienelemente und Komponenten Bedienelemente und Komponenten LEERSEITE...

  • Seite 22: Bedienelemente Des Motorrads

    Bedienelemente und Komponenten Bedienelemente des Motorrads...
  • Seite 23 Bedienelemente und Komponenten A. Spiegel F. Bremshebel für die Vorderradbremse Dieses Motorrad ist mit Konvex-Spiegeln ausgestattet. Eine Beschreibung und Informationen zur Bedienung Konvex- Spiegel haben eine gebogene Oberfläche. Diese finden Sie im Abschnitt „Bedienelemente am Lenker“ auf Art von Spiegel bietet ein größeres Sichtfeld als ähnliche Seite 3.17.

  • Seite 24: Linke Seitenansicht

    Bedienelemente und Komponenten Linke Seitenansicht...
  • Seite 25 Bedienelemente und Komponenten A. Scheinwerfer E. Antriebsriemenspanner • Informationen zur Bedienung der Scheinwerfer finden Sie Für die Einstellung des Antriebsriemens siehe im Abschnitt „Bedienelemente am Lenker“ auf Seite 3.17. „Antriebsriemen-Einstellverfahren“ auf Seite 6.19. • Informationen zum Austausch der Scheinwerferlampe F. Ständerschalter finden Sie im Abschnitt „Austausch der Dieser Schalter dient als Sicherheitsfunktion, um einen...

  • Seite 26: Rechte Seitenansicht

    Bedienelemente und Komponenten Rechte Seitenansicht...
  • Seite 27 Bedienelemente und Komponenten A. Antriebsriemen Eine Beschreibung und Informationen zur Bedienung finden Sie im Abschnitt „Antriebsriemen“ auf Seite 6.16. B. Antriebsriemenspanner Für die Einstellung des Antriebsriemens siehe „Antriebsriemen-Einstellverfahren“ auf Seite 6.19. C. Verriegelung von Power Pack-Schutzleiste Eine Beschreibung und Informationen zur Bedienung finden Sie im Abschnitt „Modulares Akku- System - Aus- und Einbau (falls vorhanden)“...

  • Seite 28: Übersicht Über Die Instrumententafel

    Bedienelemente und Komponenten Übersicht über die Instrumententafel...
  • Seite 29 Bedienelemente und Komponenten A. Einstelltaste (ADJ) Leistungsstufenschalter an der rechten Seite des Lenkers ausgewählt wurde. Siehe „Leistungsstufenschalter“ auf Siehe „Instrumententafel – Einstellungen“ auf Seite 3.13. Seite 3.20. B. Auswahltaste (SEL) I. Leistungsanzeige Siehe „Instrumententafel – Einstellungen“ auf Seite 3.13. Die Leistungsanzeige (OUTPUT) zeigt das Drehmoment C.

  • Seite 30: Warnblinkleuchten

    Bedienelemente und Komponenten Warnblinkleuchten 3.10...
  • Seite 31 Bedienelemente und Komponenten Warnleuchte für linken Blinker Diese Warnleuchte blinkt grün, wenn mit dem Blinkerschalter Linksabbiegen gewählt wird. Dieser Pfeil blinkt, bis der Blinkerbefehl aufgehoben wird. System-Warnleuchte Zeigt an, dass eine Systemfehler erkannt wurde. Weitere Informationen finden Sie im Abschnitt „System-Warnleuchte“...
  • Seite 32 Bedienelemente und Komponenten ABS-Anzeige Die Anzeige leuchtet auf, wenn sich der Zündschlüssel in der Stellung ON (EIN) befindet. Sie erlischt, wenn das Motorrad eine Fahrtgeschwindigkeit von 3 mph (5 km/h) übersteigt. Sofern kein Fehler vorliegt, bleibt die Anzeige aus, bis der Zündschlüssel auf OFF (AUS) und anschließend wieder auf ON (EIN) gedreht wird.

  • Seite 33: Instrumententafel - Einstellungen

    Bedienelemente und Komponenten Instrumententafel – Einstellungen blinken und die Instrumententafel kehrt in den normalen Betriebsmodus zurück. Anzeigen A und B Die Anzeigen auf der Instrumententafel können ganz nach Ihren persönlichen Vorlieben mit den Tasten ADJ (Anpassen) und SEL (Auswahl) angepasst werden. Anzeige A A.
  • Seite 34 Bedienelemente und Komponenten • Fehler – zeigt 2-stellige Fehlercodes für Händler an. Siehe Uhrzeit einstellen „Instrumententafel-Fehlercodes“ auf Seite 7.5 • RPM – zeigt die Motordrehzahl an. Anzeige B Um die Anzeige B im normalen Betriebsmodus auszuwählen, drücken Sie zweimal kurz die Taste SEL. Drücken Sie die Taste ADJ, um durch die folgenden Felder zu schalten: •...
  • Seite 35 Bedienelemente und Komponenten Messeinheit – Geschwindigkeit Messeinheit – Temperatur Um die Einheiten zu ändern, mit der die Geschwindigkeit Um die Temperatureinheiten zu ändern, gehen Sie wie folgt vor: angezeigt wird, gehen Sie wie folgt vor: 1. Mit der Instrumententafel im normalen Betriebsmodus halten 1.

  • Seite 36: Smartphone-App

    Bedienelemente und Komponenten Smartphone-App Bluetooth®-Kopplung Sie können eine Smartphone-App herunterladen, mit der Sie Die folgenden Schritte müssen ausgeführt werden, um ein mit folgende Aufgaben in Bezug auf Ihr Motorrad durchführen Bluetooth® ausgestattetes Smartphone mit dem Motorrad zu können: verbinden. • Passen Sie den CUSTOM-Modus an, um die Leistung zu 1.

  • Seite 37: Bedienelemente Am Lenker

    Bedienelemente und Komponenten Bedienelemente am Lenker 3.17...
  • Seite 38 Bedienelemente und Komponenten A. Schalter für Fernlicht/Abblendlicht zurück in die geschlossene Stellung (B). Der Motor wird ausgeschaltet und der regenerative Bremsvorgang beginnt. Wenn Sie auf diesen Schalter drücken, wechseln die Scheinwerfer vom Abblendlicht Falls das Motorrad in Bewegung ist und sich der Gashebel in den Fernlichtmodus.
  • Seite 39 Bedienelemente und Komponenten E. Motorabstellschalter H. Blinker-Schalter Wenn Sie den Blinker-Schalter nach links oder rechts Wenn Sie auf den oberen Teil des Schalters (A) drücken, drücken, blinken die entsprechenden Blinker vorn und wird die Stromzufuhr zum Motor- Controller unterbrochen. hinten. Wenn sich der Blinkerschalter in der Stellung Der Motor- Controller bleibt in diesem Zustand, bis der ON (EIN) befindet, leuchtet die entsprechende untere Teil des Schalters (B) gedrückt wird.

  • Seite 40: Leistungsstufenschalter

    Bedienelemente und Komponenten Leistungsstufenschalter Die Auswahl SPORT bewirkt, dass das Motorrad deutlich schneller beschleunigt, aber die Regeneration beim Loslassen des Gashebels verringert wird. Diese Stellung wird für erfahrene Motorradfahrer empfohlen. Im Modus CUSTOM können Sie die Leistungsmerkmale mit der Smartphone-App selbst anpassen (siehe „Smartphone-App“...

  • Seite 41: Bremshebeleinstellung Für Vorderradbremse (Nur Fxs)

    Bedienelemente und Komponenten Bremshebeleinstellung für Vorderradbremse Feststellbremsbetrieb (falls vorhanden)) (nur FXS) Ihr Zero-Motorrad ist eventuell mit einem Feststellbremssystem ausgestattet. Wenn die Feststellbremse angezogen ist, Die Position des Bremshebels für die Vorderradbremse kann verhindert sie, dass Ihr Motorrad vorwärts oder rückwärts rollt. durch Drehen des Einstellknopfs (A) an der Hauptzylinderbaugruppe eingestellt werden.
  • Seite 42 Notizen 3.22...

  • Seite 43: Allgemeine Bedienung

    Allgemeine Bedienung Allgemeine Bedienung • Gashebel. Drehen Sie den Schlüsselschalter in die Stellung Starten und Bedienen Allgemeine Bedienung OFF (AUS). Betätigen Sie den Gashebel und lassen Sie ihn In diesem Abschnitt werden verschiedene Punkte beschrieben, wieder los, um zu überprüfen, ob er sich leicht drehen lässt die Sie vor dem Betrieb überprüfen müssen.

  • Seite 44: Positionen Des Schlüsselschalters/Lenkschlosses

    Allgemeine Bedienung Positionen des Schlüsselschalters/Lenkschlosses Lenkschloss Die Verwendung des Lenkschlosses beim Abstellen des Motorrads verhindert eine unautorisierte Nutzung und beugt einem Diebstahl vor. So aktivieren Sie das Lenkschloss: 1. Drehen Sie den Lenker ganz nach links. 2. Wenn sich der Schlüssel in die Stellung OFF (AUS) befindet, drücken Sie den Schlüssel herunter und drehen Sie ihn entgegen dem Uhrzeigersinn.

  • Seite 45: Motorrad-Sturzsensor

    Allgemeine Bedienung Motorrad-Sturzsensor Stellung OFF (AUS) Diese Stellung dient zum Ausschalten des Motorrads, wodurch Ihr Motorrad hat einen Sturzsensor, der den Fahrmodus des das elektrische System deaktiviert wird. Motorrads deaktiviert, falls er aktiviert wird. Wenn der Sturzsensor Ihres Motorrads aktiviert ist: Stellung ON (EIN) •...

  • Seite 46: Bedienen Des Motorrads

    Allgemeine Bedienung Bedienen des Motorrads Bremsen sollte das Motorrad vollständig zum Stehen bringen, ohne dass die Räder blockieren. Ihr Zero-Motorrad ist ein In diesem Abschnitt wird beschrieben, wie Sie das Motorrad sicher leichtgewichtiges Leistungsprodukt. Daher empfehlen wir, diesen bedienen. Vorgang einige Male zu üben, damit Sie im Ernstfall eine sichere Vollbremsung durchführen können.
  • Seite 47 Reduzierung der Leistung zu vermeiden, können Sie das Motorrad ein wenig abbremsen, bis die Anzeige aufhört zu blinken. Zero Motorcycles hat den fortschrittlichsten passiv luftgekühlten • Wenn die Temperatur weiterhin ansteigt, wechselt die Elektroantriebsstrang für Ihr Zero-Motorrad entwickelt, der einen bisher unerreichten Grad an Einfachheit, Leistungs-/Energiedichte, Anzeigeleuchte in die Stufe 2, d.

  • Seite 48: Antiblockiersystem (Abs)

    Allgemeine Bedienung Antiblockiersystem (ABS) Wenn das Motorrad steht und der Zündschlüssel auf ON (EIN) steht, ist es normal, dass die ABS-Warnleuchte (A) auf dem WARNUNG! Das ABS verhindert das Blockieren der Räder, um so Armaturenbrett aufleuchtet. Diese Anzeige leuchtet auf, bis das die Wirksamkeit der Bremsanlage in Notfällen und bei der Fahrt auf System eine Fahrtgeschwindigkeit des Motorrads von über rutschigem Untergrund zu maximieren.
  • Seite 49 Händler, um das ABS- System reparieren zu lassen. 2. Warten, bis die Instrumententafel vollständig aus ist. Sollte es keinen Händler in Ihrer Nähe geben, wenden Sie sich an den Kundendienst von Zero Motorcycles. Siehe 3. Zündschlüssel auf Stellung ON (EIN) drehen. „Kundendienst“ auf Seite 9.10...
  • Seite 50 Allgemeine Bedienung WARNUNG! Der ABS- Computer vergleicht die relative Geschwindigkeit der Vorder- und Hinterräder miteinander. Die Verwendung von anderen Reifen als denen, die von Zero Motorcycles vorgeschrieben sind, kann sich negativ auf die ABS -Funktionalität und den Bremsweg Ihres Motorrades auswirken.

  • Seite 51: Einstellen Der Vorderen Radaufhängung

    Allgemeine Bedienung Einstellen der vorderen Radaufhängung So kontrollieren Sie den Durchhangwert: 1. Bocken Sie das Motorrad aufrecht so auf, dass das Ein Stoßdämpfer hat zwei Hauptstufen: Druckdämpfung beim Vorderrad in der Luft hängt. Einfedern des Stoßdämpfers und Zugdämpfung beim Ausfedern des Stoßdämpfers bis zu seiner vollen Länge.
  • Seite 52 Allgemeine Bedienung 7. Lassen Sie die Aufhängung einige Male federn. Beispiel: 8. Eine zweite Person muss dann den Abstand an derselben MESSUNG OPERATOR MESSWERT Stelle wie in Schritt 2 messen. 6,49 Zoll (165 mm) 9. Notieren Sie sich diesen Wert als Messwert M2. 3,62 Zoll (92 mm) Durchhang 2,87 Zoll (73 mm)
  • Seite 53 Allgemeine Bedienung Einstellung der Federvorspannung Die Federvorspannung wird durch Drehen der eloxierten 19 mm Sechskantmutter (B) an der Oberseite der Gabelfeder justiert. Hinweis: Bei der Einstellung der Federvorspannung immer bei der Mindesteinstellung starten und beide Gabelholme gleichmäßig verstellen. • Drehen Sie die Einstellmutter nach rechts, erhöht sich die Federvorspannung und somit die Ausgangslage der Vorderradfederung.
  • Seite 54 Allgemeine Bedienung Druckdämpfung folgenden Wellen oder Unebenheiten. Eine zu langsame Einfederung führt zu einer Verhärtung (fühlt sich bei schnell Die Druckdämpfung wird durch Drehen der Schraube unten an aufeinander folgenden Hindernissen hart an), während eine zu jedem Radgabelholm eingestellt. Neben der Schraube stehen schnelle Einfederung dazu führt, dass die Gabel durchschlägt.
  • Seite 55 Allgemeine Bedienung Werkseinstellungen der Vorderradfederung Anhand folgender Informationen können Sie die vordere Aufhängung des Motorrads auf die bei Auslieferung eingestellten Werkseinstellungen zurücksetzen. FX-Modell VERSTELLUNG EINSTELLUNG Druckdämpfung der 5 Klicks nach links ab der maximalen Vorderradgabel Position (H). Zugdämpfung der 9 Klicks nach links ab der maximalen Vorderradgabel Position (H).

  • Seite 56: Einstellen Des Hinteren Stoßdämpfers

    Allgemeine Bedienung Einstellen des hinteren Stoßdämpfers So kontrollieren Sie den Durchhangwert: 1. Bocken Sie das Motorrad so auf, dass das Hinterrad in der Luft Federvorspannung messen hängt. Die Einstellung der korrekten hinteren Federvorspannung ist für 2. Messen Sie vertikal von der Hinterachse zum hinteren Kotflügel. eine ordnungsgemäße Handhabung von wesentlicher Bedeutung.
  • Seite 57 Allgemeine Bedienung 7. Lassen Sie die Aufhängung einige Male federn. Beispiel: 8. Eine zweite Person muss dann den Abstand an derselben Stelle MESSUNG OPERATOR MESSWERT wie in Schritt 2 messen. 24,02 Zoll (610 mm) 9. Notieren Sie sich diesen Wert als Messwert M2. 20,79 Zoll (528 mm) Durchhang 3,22 Zoll (82 mm)
  • Seite 58 Allgemeine Bedienung Einstellung der Federvorspannung Einstellen der Zugdämpfung Der Zugdämpfungs-Einstellknopf (A) befindet sich unten am 1. Entfernen Sie Schmutz oder Ablagerungen von den Schlitzen Stoßdämpfer. Auf dem Knopf stehen die Buchstaben H und S, wobei des Stoßdämpferstellrings (A). H für Hart (Hard) (MAX) und somit eine höhere Zugdämpfung und S 2.
  • Seite 59 Allgemeine Bedienung Einstellen der Druckdämpfung Der Druckdämpfungs-Einstellknopf (A) befindet sich oben am Stoßdämpfer. Auf dem Knopf stehen die Buchstaben H und S, wobei H für Hart (Hard) (MAX) und somit eine langsameres Einfedern und S für Weich (Soft) (MIN) und somit ein schnelleres Einfedern steht.
  • Seite 60 Allgemeine Bedienung Werkseinstellungen der Hinterradfederung Anhand folgender Informationen können Sie die hintere Aufhängung des Motorrads auf die bei Auslieferung eingestellten Werkseinstellungen zurücksetzen. FX- und FXS -Modelle VERSTELLUNG EINSTELLUNG Druckdämpfung des hinteren 9 Klicks nach links ab der maximalen Stoßdämpfers Position (H). Zugdämpfung des hinteren 12 Klicks nach links ab der Stoßdämpfers...

  • Seite 61: Power Pack (Akku) Und Laden

    Ihrer Power Packs zu maximieren und den sorgenfreien Betrieb Bedingungen), sondern sie ist auch dahingehend entwickelt worden, Ihres Motorrads zu unterstützen, hat Zero Motorcycles die folgenden dass sie solange hält wie der Rest des Motorrads. Das integrierte Richtlinien für das ordnungsgemäße Laden und den Onboard-Ladegerät minimiert die Ladezeit und kann parallel zum...

  • Seite 62: Power Pack

    Power Pack (Akku) und Laden Akku-Managementsystem (BMS) Jedes Power Pack verfügt über ein Akku-Managementsystem (BMS), das den Zustand der Speicherzellen überwacht und den Ladevorgang optimiert, um eine optimale Leistung und höchste Reichweite und Lebensdauer des Power Packs zu erzielen. Das BMS schützt den Power Pack mithilfe von Sicherheitsverriegelungen.

  • Seite 63: Modulares Akku-System - Aus- Und Einbau (Falls Vorhanden)

    Power Pack (Akku) und Laden Modulares Akku-System - Aus- und Einbau (falls vorhanden) Abhängig von der Spezifikation des Motorrads bei der ursprünglich Bestellung ab Werk verfügen einige Zero FX und FXS -Motorräder übe ein modulares Power Pack-System, mit dem sich ein Power Pack schnell wechseln lässt. Das Motorrad kann entweder einen einzelnen Power Pack oder zwei Power Packs haben.
  • Seite 64 Power Pack (Akku) und Laden Installieren des/der Power Packs Hinweis: Wenn Sie das Motorrad mit nur einem einzigen Power Pack nutzen, muss der Power Pack an der Position installiert werden, die der Vorderseite des Motorrads am nächsten ist. 1. Schieben Sie den Power Pack in den Rahmen. 2.

  • Seite 65: Onboard-Ladegerät Für Power Pack

    Power Pack (Akku) und Laden Onboard-Ladegerät für Power Pack kontrollieren Sie vor der Fahrt die Ladeanzeige an der Instrumententafel. Laden Sie den Power Pack Ihres Motorrads nach den Richtlinien unter • Falls der Power Pack den Ladevorgang beendet, bevor das „Wann Sie Ihr Z-Force®...

  • Seite 66: Aufladen Des Power Packs

    Power Pack (Akku) und Laden Aufladen des Power Packs So laden Sie den Power Pack mithilfe des Onboard-Ladegeräts: 1. Stecken Sie das mitgelieferte Netzkabel (A) in den Anschluss des WARNUNG! Laden Sie den Zero-Power Pack stets an einem gut Onboard-Ladegeräts. Das Netzkabel muss immer mit dem Motorrad belüfteten Ort fernab von brennbaren Materialien auf.
  • Seite 67 Power Pack (Akku) und Laden Hinweis: VERMEIDEN Sie es, das Zero-Ladegerät und ein anderes Gerät gemeinsam an einen einzelnen Stromkreis mit 120 V AC und 15 A/20 A anzuschließen, da dieser überlastet werden könnte. Die Zero-Ladegeräte nehmen beim Laden bis zu 14 A von einem 120 V Wechselstromkreis auf.

  • Seite 68: Schnellladen (Externes Zubehör-Ladegerät)

    Power Pack (Akku) und Laden Schnellladen (externes Zubehör-Ladegerät) Dank der modularen Schnellladefunktion können (neben dem vorhandenen internen Ladegerät) bis zu vier zusätzliche Zubehör-Ladegeräte an das Motorrad angeschlossen werden. Durch die Verwendung zusätzlicher Zubehör-Ladegeräte kann die Ladezeit um bis zu 75 % verkürzt werden. Hinweis: Die Zeit zum Aufladen des Motorrads mithilfe der Schnellladefunktion variiert in Abhängigkeit der Anzahl der verwendeten Ladegeräte.
  • Seite 69 Power Pack (Akku) und Laden Verwendung des Schnellladegeräts So laden Sie Ihr Motorrad mit dem Schnellladegerät auf: Hinweis: Wenn Sie das eingebaute Ladegerät (siehe „Aufladen des Power Packs“ auf Seite 5.6) vor dem Verbinden des Schnelllad egeräts anschließen, beginnt es mit dem Laden, ohne dass der EIN- und AUS-Schlüsselzyklus durchgeführt wird (in Schritt 1 und Nummer 7).
  • Seite 70 Power Pack (Akku) und Laden 7. Die grüne Lade-LED an der Instrumententafel beginnt, stetig zu blinken, um das Fließen des Ladestroms anzuzeigen. Falls der Schlüsselschalter zuvor in die Stellung ON (EIN) gedreht wurde, drehen Sie diesen jetzt in die Stellung OFF (AUS). 8.
  • Seite 71 Power Pack (Akku) und Laden LED-Anzeigen des Schnellladegeräts sich nun in der Absorptionsladephase. Die LED kann aus zwei möglichen Gründen anfangen zu blinken: • Es findet ein Abgleich zwischen dem Ladegerät und dem BMS statt. • Das BMS hat den Ladevorgang abgebrochen, da eine oder mehrere Speicherzellen die maximal zulässige Spannung erreicht haben.

  • Seite 72: Öffentliche Ladestationen

    Zero genehmigt wurden. Zusätzliche elektrische Komponenten Ladekabel an einer öffentlichen Ladestation der Stufe 2 oder mit können Ihr Motorrad beschädigen, die einwandfreie dem optionalen Zero Motorcycles Ladeadapter-Zubehör J1772 Funktionsweise anderer Komponenten beeinträchtigen oder die (Zero-Teilenummer: 10-03267). Solche Ladestationen sind häufig Reichweite und/oder Lebensdauer des Power Packs verringern.

  • Seite 73: Warten Des Motorrads

    • Führen Sie die in dieser Bedienungsanleitung beschriebenen regelmäßigen Pflege- und Wartungsmaßnahmen durch. • Verwenden Sie nur von Zero zugelassene Teile und Zubehör von Zero Motorcycles. • Es liegt in der Verantwortung des Fahrers, sich mit allen länder-, bundes-, staats- und regionalspezifischen Gesetzen, die den Betrieb von Elektromotorrädern regeln, vertraut zu...

  • Seite 74: Ersatz-/Wartungsteile

    Warten des Motorrads Ersatz-/Wartungsteile Planmäßige Wartung In der nachfolgenden Tabelle sind alle zu verwendenden, Der Wartungsplan gibt an, wie oft Sie Ihr Zero Motorcycle zur zulässigen Ersatzteile, Flüssigkeiten und Schmiermittel Inspektion bringen müssen bzw. wie oft und welche aufgeführt. Komponenten dabei gewartet werden müssen. Es ist wichtig, dass Sie dem Wartungsplan Folge leisten, um die sichere und TEILE- NUMMER...
  • Seite 75 Warten des Motorrads Nr. KOMPONENTE ABLAUF JEDE ANFANG ANFANG KILOMETERZÄHLERSTAND FAHRT 600 Meilen 4.000 8.000 12.000 16.000 20.000 (1.000 km) Meilen Meilen Meilen Meilen Meilen oder (7.000 km) (13.000 km) (19.000 km) (25.000 km) (31.000 km) 1 Monat oder oder oder oder oder...
  • Seite 76 Warten des Motorrads Nr. KOMPONENTE ABLAUF JEDE ANFANG ANFANG KILOMETERZÄHLERSTAND FAHRT 600 Meilen 4.000 8.000 12.000 16.000 20.000 (1.000 km) Meilen Meilen Meilen Meilen Meilen oder (7.000 km) (13.000 km) (19.000 km) (25.000 km) (31.000 km) 1 Monat oder oder oder oder oder...
  • Seite 77 Warten des Motorrads Nr. KOMPONENTE ABLAUF JEDE ANFANG ANFANG KILOMETERZÄHLERSTAND FAHRT 600 Meilen 4.000 8.000 12.000 16.000 20.000 (1.000 km) Meilen Meilen Meilen Meilen Meilen oder (7.000 km) (13.000 km) (19.000 km) (25.000 km) (31.000 km) 1 Monat oder oder oder oder oder...

  • Seite 78: Befestigungselemente Der Komponenten

    Warten des Motorrads Befestigungselemente der Komponenten Folgende Befestigungselemente an Ihrem Motorrad müssen Sie regelmäßig kontrollieren und nachziehen. Drehmoment-Tabelle EINBAUORT KOMPONENTE DREHMOMENT HINWEISE Vorderachse 40 lb·ft (54 Nm) LOCTITE®-Gleitmittel (oder ein gleichwertiges Mittel) verwenden. Befestigungsschrauben für Lenkerklemme 18 lb·ft (24 Nm) Hauptlagerzapfen/Mutter (Radschwinge) 75 lb·ft (102 Nm) LOCTITE®...
  • Seite 79 Warten des Motorrads Linke Motorradseite Siehe die Drehmoment-Tabelle auf Seite 6.6.
  • Seite 80 Warten des Motorrads Rechte Motorradseite Siehe die Drehmoment-Tabelle auf Seite 6.6.

  • Seite 81: Power Pack

    Power Pack Power Pack 4. Entsorgen Sie den Power Pack entsprechend den staatlichen Power Pack und örtlichen Vorschriften. Bitte recyceln Sie den Power VORSICHT: Lagern Sie Ihr Motorrad nie mit einem Ladezustand Pack wenn möglich, anstatt ihn auf einer Mülldeponie zu unter 30 %.

  • Seite 82: Allgemeine Wartung

    Allgemeine Wartung Bremsen Vorderer Bremsflüssigkeitsbehälter Allgemeine Wartung Kontrollieren Sie den In diesem Abschnitt wird die Wartung des Bremssystems Ihres Bremsflüssigkeitsstand der Zero FX/FXS Motorrads beschrieben. Dies beinhaltet das ABS Vorderradbremse über das (Anti-Blockier- System), Beispiele für Bremsbeläge (es sind Schauglas (A). Liegt der spezifische Bremsbeläge für vorne und hinten dargestellt) sowie Flüssigkeitsstand sichtbar unterhalb die Aufrechterhaltung der Bremsflüssigkeitsstände und die Arten...

  • Seite 83: Kontrollieren

    Allgemeine Wartung Hinterer Bremsflüssigkeitsbehälter Kontrollieren der Bremsbeläge Die Bremsbeläge müssen entsprechend den Angaben im Wartungsplan kontrolliert werden, siehe Seite 6.2. Kontrollieren Sie die Bremsen visuell, indem Sie das verbleibende Bremsbelagmaterial durch die Seiten der Bremsscheiben anschauen. Kontrollieren Sie den Bremsflüssigkeitsstand der Hinterradbremse mittels der Markierungen auf dem Behältergehäuse.

  • Seite 84: Wechseln Der Bremsbeläge

    Allgemeine Wartung Wechseln der Bremsbeläge Das ordnungsgemäße Einfahren neuer Bremsbeläge und/oder Bremsscheiben wird für die Gewährleistung einer guten Bremsleistung und maximalen Lebensdauer der Bremsen empfohlen. Durch das Einfahren wird das Bremspedal-/Bremshebelgefühl verbessert und quietschende Bremsen werden gegebenenfalls vermieden. Beim Einfahren der Bremsen wird eine gleichmäßige Schicht des Bremsbelagmaterials auf der Oberfläche der Bremsscheibe aufgebracht.

  • Seite 85: Feststellbremse

    Allgemeine Wartung Feststellbremse 3. Führen Sie einen Schraubendreher in den Schlitz am Ende des Kabels (A) ein, um ein Drehen des Kabels zu verhindern. Wenn Ihr Motorrad mit einer Feststellbremse ausgestattet ist, 4. Ziehen Sie die Einstellmutter (B) bei gleichzeitiger Drehung sollte diese verhindern, dass das Hinterrad rollt, wenn sich der des Rades allmählich an, bis Sie einen Widerstand am am Lenker befindliche Hebel in der Position ON (EIN) befindet.

  • Seite 86: Aufhängung

    Allgemeine Wartung Aufhängung Felgen und Reifen Vorne Prüfen Sie beide Felgen auf Folgendes: • Informationen zur Wartung sind dem Wartungsplan auf • Verbogene, lose oder fehlende Speichen. Seite 6.2 zu entnehmen. • Verbogene oder rissige Felgen. • Informationen zur Einstellung der Gabel sind dem Abschnitt •...

  • Seite 87: Reifendruck

    Allgemeine Wartung Reifendruck WARNUNG! Ein zu geringer Reifendruck ist eine häufige Ursache für einen Reifenschaden und könnte zu Rissen im Reifen, einer Laufflächenablösung, einem geplatzten Reifen oder einem unerwarteten Verlust der Kontrolle über das Motorrad und somit zu schweren und sogar tödlichen Verletzungen.

  • Seite 88: Antriebsriemen

    Allgemeine Wartung Antriebsriemen Überprüfen der Antriebsriemenspannung Eine korrekt eingestellte Riemenspannung ist von Der Antriebsriemen ist wartungs- und geräuscharm und wird nur entscheidender Bedeutung für den optimalen Betrieb des minimal gedehnt. Halten Sie den Riemen und die Kettenräder Antriebssystems. frei von Schmutz, Fett, Öl und Ablagerungen. Die Spannung des Antriebsriemens muss entsprechend den im Wartungsplan Ist die Riemenspannung zu klein, kann es zum so genannten angegebenen Intervallen überprüft und eingestellt werden.
  • Seite 89 Allgemeine Wartung Antriebsriemen-Spannungstester 2. Drücken Sie den Spannungstester gleichmäßig an die nicht verzahnte Seite des Riemens, mittig zwischen dem Der Spannungstester verfügt über einen Messarm aus Kunststoff, Motorkettenrad und dem Hinterradantriebskettenrad. Dabei führt der in einem Spalt sitzt. Entlang des Spalts befindet sich eine die „Lippe“...
  • Seite 90 Allgemeine Wartung Gates® Carbon Drive™ Smartphone-App 1. Ziehen Sie den Zündschlüssel vom Zündschloss ab. Die Antriebsriemenspannung kann mit der Gates® 2. Klicken Sie in der Anwendung auf das Spannungssymbol Carbon Drive™ Smartphone-App überprüft werden, und Messen. welche die Riemenspannungsfrequenz misst. 3.
  • Seite 91 Allgemeine Wartung Antriebsriemen-Einstellverfahren Hinweis: Justieren Sie beide Seiten (links und rechts) gleichmäßig. 1. Ziehen Sie den Schlüssel vom Schlüsselschalter ab. 2. Lösen Sie die Hinterachsenmutter (C) an der rechten Motorradseite. 3. Lösen Sie die (linke und rechte) 13 mm Kontermutter (A). 4.

  • Seite 92: Antriebskette (Optional)

    Allgemeine Wartung Antriebskette (Optional) 3. Verwenden Sie eine Bürste und sprühen Sie die Borsten mit dem Ketten-Reinigungsmittel ein. Beginnen Sie vorsichtig, Reinigen der Antriebskette mit der Bürste die Kette oben an der Radschwinge zu WARNUNG! Tragen Sie beim Reinigen der Kette stets eine schrubben.
  • Seite 93 Allgemeine Wartung Schmieren der Antriebskette Überprüfen der Antriebskette WARNUNG! Tragen Sie beim Schmieren der Kette eine 1. Ziehen Sie den Schlüssel vom Schlüsselschalter ab. Schutzbrille, um Augenverletzungen zu vermeiden. 2. Verwenden Sie ein Lineal und ergreifen Sie die Kette in der WARNUNG! Lassen Sie das Rad bei Arbeiten an der Kette nie Mitte zwischen dem vorderen und hinteren Kettenrad.
  • Seite 94 Allgemeine Wartung Einstellen der Antriebskette Hinweis: Stellen Sie beide Seiten gleich ein. 1. Ziehen Sie den Schlüssel vom Schlüsselschalter ab. 2. Lösen Sie die Hinterachsenmutter (C) an der rechten Motorradseite. 3. Lösen Sie die (linke und rechte) 13 mm Kontermutter (A). 4.

  • Seite 95: Ausrichten Des Scheinwerfers

    Allgemeine Wartung Ausrichten des Scheinwerfers Die Ausrichtung des Scheinwerfers sollte regelmäßig kontrolliert werden. So muss er nach jeder Einstellung des Aufhängungsdurchhangs neu ausgerichtet werden, da sich diese Einstellung auf die Ausrichtung des Scheinwerfers auswirkt. Bevor der Scheinwerfer ausgerichtet werden kann, müssen der Durchhang der Aufhängung und der Reifendruck ordnungsgemäß...
  • Seite 96 Allgemeine Wartung So tauschen Sie die Lampe aus: 5. Trennen Sie den Anschluss der Scheinwerferlampe (C). 6. Lösen Sie die Scheinwerferlampen-Dichtmanschette (D). 1. Lösen Sie die beiden Schrauben (A), mit denen die Baugruppe befestigt ist. 2. Lösen und entfernen Sie die Abdeckung. 3.

  • Seite 97: Austauschen Der Blinkerlampen

    Allgemeine Wartung Austauschen der Blinkerlampen 7. Drücken Sie die Federklammer der Scheinwerferlampe (E) nach unten und zur Seite, um sie auszuhaken. 1. Drehen Sie die Schraube des Blinkleuchten-Lampenglases (A) heraus und nehmen Sie das Lampenglas ab. 2. Drücken Sie auf die Lampe, drehen Sie sie nach links und ziehen Sie sie dann heraus.

  • Seite 98: Austauschen Der Lampe Für Brems-/Rücklicht

    Allgemeine Wartung Austauschen der Lampe für Brems-/Rücklicht Austauschen der Lampe für Tagfahrlicht So tauschen Sie die Lampe des Brems-/Rücklichts aus: 1. Lösen Sie die beiden Schrauben (A), mit denen die Baugruppe befestigt ist. 1. Drehen Sie die Schrauben des 2. Lösen und entfernen Sie die Abdeckung. Brems-/Rücklicht-Lampenglases (A) heraus und nehmen Sie das Lampenglas ab.
  • Seite 99 Allgemeine Wartung 5. Lösen Sie den Halter der Tagfahrlicht- Glühbirne im Scheinwerfer (C). 6. Entfernen Sie die Tagfahrlicht- Glühbirne aus der Halterung. 7. Setzen Sie die Tagfahrlicht- Glühbirne in die Halterung ein. 8. Zum Zusammenbau folgen Sie den Schritten in umgekehrter Reihenfolge.

  • Seite 100: Reinigen

    Allgemeine Wartung Reinigen 1. Waschen Sie Ihr Motorrad vorsichtig mit einem Schwamm oder einem sauberen Tuch und einem Gemisch aus mildem VORSICHT: Eine nicht ordnungsgemäße Reinigung kann die elektrischen Reinigungsmittel und viel Wasser. Komponenten, Verkleidungen, Abdeckungen und andere Kunststoffteile 2. Seien Sie bei der Reinigung der Kunststoffteile (Instrumententafel, beschädigen.

  • Seite 101: Parken Und Langfristige Lagerung

    Zero Motorcycles-Zubehör Akku-Managementsystem (BMS) den langfristigen Lagerungsmodus, der den Power Pack automatisch auf 60 % Zero Motorcycles-Zubehör dient als Ergänzung zu und ist SOC entlädt. Wenn das Motorrad im langfristigen kompatibel mit anderen Systemen Ihres Motorrads. Ihr Händler Lagerungsmodus mit dem Ladegerät verbunden ist, wird die kann das Motorrad mit Original-Zubehörteilen von Zero...

  • Seite 102: Sicherungen

    Allgemeine Wartung Sicherungen Entfernen der rechten Frontverkleidung 1. Entfernen Sie den Sitz. Wenn ein zu hoher Strom in einem Stromkreis fließt, schmilzt das Sicherungselement und verursacht so eine Unterbrechung im Stromkreis. Sicherungen sind Einmal- Schutzvorrichtungen und müssen daher nach jeder Überlastung des Stromkreises ausgetauscht werden.
  • Seite 103 Allgemeine Wartung 12-Volt-Sicherungskasten Der 12 Volt-Sicherungskasten befindet sich am Rahmen unter der rechten Frontverkleidung. Die Werte der 12-Volt-Sicherungen sind nachfolgend aufgeführt: SICHERUNG NENNWERT GESTEUERTE STROMKREISE ABS 4, Schlüssel 10 A ABS 9, Ventil 10 A Scheinwerfer 10 A Zubehöranschluss So wechseln Sie eine 12-V- Sicherung: 10 A Warnblinklicht, Blinker, Hupe, Brems-/Rücklicht...
  • Seite 104 Allgemeine Wartung ABS -Sicherung So tauschen Sie die ABS - Sicherung aus: Die ABS -Sicherung befindet sich am Rahmen unter der rechten 1. Entfernen Sie die rechte Frontverkleidung Siehe „Entfernen Frontverkleidung. der rechten Frontverkleidung“ auf Seite 6.30. 2. Ziehen Sie die Lasche (A) vorsichtig von der roten Schutzkappe ab, um den Sicherungshalter zu lösen und ziehen Sie ihn ab.
  • Seite 105 Allgemeine Wartung Hochspannungs-Sicherungskasten Die Hochspannungssicherungen befinden sich hinter den seitlichen Inspektionstüren. So erhalten Sie Zugang zu den Hochspannungs- Sicherungen (linke Seite): 1. Stellen Sie sicher, dass der Zündschlüssel in der Stellung OFF (AUS) steht. 4. Ziehen Sie die Ummantelung ab, um an die Sicherungshalter zu kommen (falls erforderlich).
  • Seite 106 3. Entfernen Sie die Schutzabdeckung, um Zugang zu der ABC 4 A DC/DC-Wandler Sicherung zu erhalten. JLLN100 ACCY Sicherung laden (In-line) ABC 10 A Ladesicherung (an Bord) Hinweis: Wenn die Ladesicherung (3) ersetzt werden muss, wenden Sie sich an Ihren Zero Motorcycles-Händler. 6.34...
  • Seite 107 Allgemeine Wartung Sicherung mit niedriger Leistung B+ (ZF7.2) 5. Montieren Sie die Sicherung mit der Kappe. 6. Montieren Sie die Schutzabdeckung (B) und sichern Sie sie mit der Schraube (A). Mit 1 lb ft (1,3 Nm) anziehen. So erhalten Sie Zugang zur Sicherung: 1.
  • Seite 108 Notizen 6.36...

  • Seite 109: Fehlersuche

    Feuerlöscher. Händler in Ihrer Nähe geben, wenden Sie sich an den WARNUNG! Ihr Motorrad arbeitet mit Hochspannung. Die Kundendienst von Zero Motorcycles. Systemkomponenten können während und nach dem Startvorgang sowie nach dem Ausschaltvorgang des Motorrads zu heiß zum Anfassen sein. Sehen Sie sich vor unter...

  • Seite 110: System-Warnleuchte

    Fehlersuche System-Warnleuchte Wenn ein Fehler erkannt wird, müssen Sie darauf achten, wie häufig die rote Leuchte (A) blinkt (die Blinksequenz wird wiederholt). Mögliche Ursachen und Lösungen für das Problem sind in der nachfolgenden Tabelle (beginnend auf der nächsten Seite) aufgelistet.
  • Seite 111 Fehlersuche HÄUFIGKEIT DES ROTEN BLINKENS URSACHE LÖSUNG Die Sicherheitsüberbrückung ist aktiv (bei schnellem, konstantem Blinken) BMS-Isolationsfehler (bei schnellem, intermittierendem Blinken) Ladegerät lädt nicht auf (wenn es von einem schnellen, konstanten Blinken der Lade-LED oder allen blinkenden Segmenten der Instrumententafel begleitet wird) Motorabstellschalter oder Motorabstellschalter befindet sich in der Stellung Motorradständer-Schalter deaktiviert...
  • Seite 112 Fehlersuche HÄUFIGKEIT DES ROTEN BLINKENS URSACHE LÖSUNG CAN (Controller Area Network)-Fehler Zero oder Händler kontaktieren. Akku-Managementsystem (BMS) Zero oder Händler kontaktieren. Gashebel-Deaktivierung Modulvarianz zu hoch Zero oder Händler kontaktieren. Störung Akkutemperatursensor Motorrad läuft, erfordert jedoch Wartung. Händler kontaktieren. Verschweißtes Schütz Zero oder Händler kontaktieren.

  • Seite 113: Instrumententafel-Fehlercodes

    Fehlersuche Instrumententafel-Fehlercodes Wenn ein Fehlercode gespeichert wurde, kann er über die Anzeige A der Instrumententafel abgerufen werden. Siehe dazu Anzeige A unter „Anzeigen A und B“ auf Seite 3.13. Um den Fehler mit Hilfe des Fehlercodes zu ermitteln, siehe Tabelle auf der nächsten Seite.
  • Seite 114 Fehlersuche CODE FEHLERBESCHREIBUNG CODE FEHLERBESCHREIBUNG Kein Fehler Platine Vpack-Fehler Gashebelstellung hoch Platinentemperaturfehler Motortemperaturwarnung Stufe 1 Post-Fehler Motortemperaturwarnung Stufe 2 Startfehler Controller-Temperaturwarnung Stufe 1 Warnung Schütz offen Controller-Temperaturwarnung Stufe 2 Schweißfehler Schütz Verdrahtungsfehler BMS Gashebel aktivieren Vorladefehler Batteriespannung niedrig BMS Isolationsfehler Status hohe Akkutemperatur BMS Isolationsgefahr Status niedrige Akkutemperatur...
  • Seite 115 Fehlersuche CODE FEHLERBESCHREIBUNG Batterietemperatur Status hoch Deaktivierung Batterietemperatur Status niedrig Deaktivierung Notstopp-Vorrichtung Deaktivierung Ständerschalter Deaktivierung BMS-Ladegerät verbunden Deaktivierung MBB-Ladegerät verbunden Deaktivierung SEVCON-Start Deaktivierung Schütz offen Deaktivierung BMS-Selbsttestfehler BMS-Selbsttestwarnung Reserve-Partition Deaktivierung BMS intern Deaktivierung Interner Deaktivierungsfehler Interner Störungsfehler Monolith nicht angeschlossen Modul nicht angeschlossen BMS-Sensorwarnung BMS-Systemwarnung...

  • Seite 116: Allgemeine Fehlersuche

    Fehlersuche Allgemeine Fehlersuche SYMPTOM MÖGLICHE URSACHE MÖGLICHE LÖSUNG Motorrad schaltet sich nicht Power Pack ist nicht aufgeladen. Schlüssel nicht Power Pack aufladen. Schlüssel im Zündschloss überprüfen richtig eingesetzt. Motorabstellschalter ist auf OFF und auf OFF (AUS) und ON (EIN) stellen. Auf die Taste ON (AUS) gestellt.

  • Seite 117: Akku-Managementsystem

    Fehlersuche Akku-Managementsystem Das Akku-Managementsystem (BMS) befindet sich innerhalb des Power Packs. Bei Motorrädern, die mit ZF3.6 Power Packs-Modulen ausgestattet sind, zeigt ein Fenster (A) an der Seite des Power Packs visuell dessen Zustand an. Dort können Sie vier blinkende LED -Lampen sehen: eine rote und drei grüne Lampen.
  • Seite 118 Fehlersuche Erläuterung der BMS -Blinkcodes (Leerlauf-Modus) In diesem Modus steht der Schlüssel in der Stellung OFF (AUS) und der Power Pack wird nicht geladen (sondern nur vom BMS überwacht). 1 ROT 2 GRÜN 3 GRÜN 4 GRÜN BEDEUTUNG LÖSUNG 50 ms Normaler Zustand BMS OK √...
  • Seite 119 Fehlersuche Erläuterung der BMS -Blinkcodes (Lademodus) In diesem Modus ist das Ladekabel mit dem Netzanschluss verbunden und der Schlüssel befindet sich in der Stellung OFF (AUS). Während des Ladevorgangs blinken zunächst alle Lampen. Anschließend blinken die Lampen 1 bis 4 in Abhängigkeit vom Ladestatus des Power Packs.
  • Seite 120 Fehlersuche Erläuterung der BMS -Blinkcodes (Betriebsmodus) In diesem Modus befindet sich der Schlüssel in der Stellung ON (EIN). 1 ROT 2 GRÜN 3 GRÜN 4 GRÜN BEDEUTUNG LÖSUNG Noch 25 % Leistung Bald aufladen √ Noch 50 % Leistung Bald aufladen √...
  • Seite 121 Fehlersuche Entladener Power Pack Zu heißer Akku Ist der Power Pack vollkommen entladen, unterbricht das BMS Der Power Pack enthält interne Temperatursensoren. Wenn das die Verbindung zum Gashebel. Sie können so lange nicht mit BMS eine zu hohe Innentemperatur feststellt, gibt es einen dem Motorrad fahren, bis der Power Pack wieder aufgeladen ist.
  • Seite 122 Fehlersuche Andere Fehler-Blinkcodes Wenn das BMS in Ihrem Power Pack einen Fehler-Blinkcode wiedergibt, der nicht im Abschnitt „Erläuterung der BMS-Blinkcodes“ beschrieben ist, dann liegt ein ernsthaftes internes Hardware-Problem im Power Pack vor. In diesem Fall muss der Power Pack von einem Händler repariert oder ausgetauscht werden.

  • Seite 123: Kalte Und Warme Witterungsbedingungen

    Fehlersuche Kalte und warme Witterungsbedingungen Die Winterlagerung eines Motorrads in einer nicht beheizten Garage ist zulässig, solange: Kalt 1. die kälteste Temperatur in der Garage nicht unter -4 °F Das Fahren bei kalten Witterungsbedingungen hat zwar keine (-20 °C) fällt; permanente Auswirkung auf den Power Pack bzw.

  • Seite 124: Sicherheitsverriegelungen

    Fehlersuche Sicherheitsverriegelungen Betrieb bei heißem Wetter Beim Motorradfahren bei heißen Temperaturen sollte sich die Wenn das BMS einen schwerwiegenden internen Fehler Leistung nicht spürbar ändern. Das BMS lässt jedoch keinen feststellt, kann es eine von zwei Maßnahmen oder beide Motorradbetrieb und keine entsprechende Entladung des Power ergreifen, um eine Beschädigung des Power Packs zu Packs bei über 140 °F (60 °C) zu, wobei die Temperatur am verhindern:...
  • Seite 125 Fehlersuche Verriegelung „Gashebel-Deaktivierung“ Verriegelung „Ladegerät-Deaktivierung“ Das BMS kommuniziert mit dem Motorrad-Hauptsteuermodul. Wenn das Ladegerät angeschlossen und mit einer Es sendet ein Signal an den Motorrad-Hauptcontroller, um eine Stromversorgung verbunden ist, kommuniziert das BMS mit dem Deaktivierung des Motorrad-Gashebels anzufordern. Wenn der Ladegerät.
  • Seite 126 Notizen 7.18...

  • Seite 127: Technische Daten (Europa)

    Technische Daten (Europa) Aufschlüsselung der Fahrgestellnummer (VIN) Technische Daten Technische Daten (Europa) Die folgende Aufschlüsselung der Fahrgestellnummer (VIN) hilft Ihnen, die Bedeutung jeder Nummer oder jedes Buchstabens für den Fall zu verstehen, dass Sie auf sie verweisen müssen, wenn Sie Zero kontaktieren oder Teile nachbestellen.

  • Seite 128: Zero Fx

    Technische Daten (Europa) Zero FX Schnellladezeit mit Zusatzladegerät 4,1 Stunden (Ladung zu 100 %) / (Zubehör) 3,6 Stunden (Ladung zu 95 %) MOTOR Einspeisung Standard 110 V AC oder 220 V AC Z-Force 75-5, passiv luftgekühlter, Ladertyp 650 W integriert hocheffizienter, bürstenloser Geschätzte Akkulebensdauer bis 123.000 Meilen (198.000 km)
  • Seite 129 Technische Daten (Europa) Hinterreifen Pirelli Scorpion MT-90 A/T 120/80-18 62S Vorderrad 1,85 x 21" Hinterrad 2,50 x 18" Vordere Radaufhängung Showa 41 mm Upside-Down-Gabel mit Dämpfer-Cartridge und einstellbarer Federvorspannung, Druck- und Zugstufendämpfung Hintere Aufhängung Showa 40 mm Kolben mit externem Reservoir (Piggy Back) und einstellbarer Federvorspannung, Druck- und Zugstufendämpfung...

  • Seite 130: Zero Fxs (11 Kw)

    Technische Daten (Europa) Zero FXS (11 kW) Nennleistung 6,3 kWh Ladedauer (regulär) 9,7 Stunden (Ladung zu 100 %) / MOTOR 9,2 Stunden (Ladung zu 95 %) Z-Force® 75-5, passiv luftgekühlter, Schnellladezeit mit 4,1 Stunden (Ladung zu 100 %) / hocheffizienter, bürstenloser Zusatzladegerät 3,6 Stunden (Ladung zu 95 %) Magnetmotor...
  • Seite 131 Technische Daten (Europa) Vorderradbremsen Bosch Gen 9 ABS, J-Juan Lenkkopfwinkel 24,4 ° asymmetrische Nachlauf 71 mm Doppelkolben-Schwimmsättel, GEWICHT Bremsscheibe mit 320 mm Außendurchmesser x 5 mm Dicke Leergewicht 133 kg Hinterradbremsen Bosch Gen 9 ABS, J-Juan Zuladung 153 kg Einzelkolben-Schwimmsättel, VERBRAUCH Bremsscheibe mit 240 mm Außendurchmesser x 4,5 mm Dicke...

  • Seite 132: Zero Fxs

    Technische Daten (Europa) Zero FXS Nennleistung 6,3 kWh Ladedauer (regulär) 9,7 Stunden (Ladung zu 100 %) / MOTOR 9,2 Stunden (Ladung zu 95 %) Z-Force® 75-5, passiv luftgekühlter, Schnellladezeit mit 4,1 Stunden (Ladung zu 100 %) / hocheffizienter, bürstenloser Zusatzladegerät 3,6 Stunden (Ladung zu 95 %) Magnetmotor (Zubehör)
  • Seite 133 Technische Daten (Europa) Hinterradbremsen Bosch Gen 9 ABS, J-Juan VERBRAUCH Einzelkolben-Schwimmsättel, Typische Kosten pro 1,48 € Bremsscheibe mit 240 mm Ladung Außendurchmesser x 4,5 mm Dicke Äquivalenter 533 MPGe (0,44 l/100 km) Vorderreifen Pirelli Diablo Rosso II 110/70-R17 M/C Kraftstoffverbrauch (Stadt) Hinterreifen Pirelli Diablo Rosso II 140/70-R17 M/C 66H...

  • Seite 134: Technische Daten (Rest Der Welt)

    Technische Daten (Rest der Welt) Aufschlüsselung der Fahrgestellnummer (VIN) Technische Daten (Rest der Welt) Die folgende Aufschlüsselung der Fahrgestellnummer (VIN) hilft Ihnen, die Bedeutung jeder Nummer oder jedes Buchstabens für den Fall zu verstehen, dass Sie auf sie verweisen müssen, wenn Sie Zero kontaktieren oder Teile nachbestellen.

  • Seite 135: Zero Fx

    Technische Daten (Rest der Welt) Zero FX • ZF3.6: 2,3 Stunden (Ladung zu 100 %) / Schnellladezeit mit Zusatzladegerät 1,8 Stunden (Ladung zu 95 %) MOTOR (Zubehör) • ZF7.2: 4,1 Stunden (Ladung zu 100 %) / Z-Force 75-5, passiv luftgekühlter, 3,6 Stunden (Ladung zu 95 %) hocheffizienter, bürstenloser Magnetmotor Einspeisung...
  • Seite 136 Technische Daten (Rest der Welt) ANTRIEBSSTRANG ABMESSUNGEN Getriebe Kupplungsfreier Direktantrieb Radstand 56,6 Zoll (1.438 mm) Achsantrieb 90T/18T, Poly Chain® HTD® Sitzhöhe 34,7 Zoll (881 mm) Carbon™-Riemen Lenkkopfwinkel 25,4 ° FAHRGESTELL/FEDERUNG/BREMSEN Nachlauf 4,1 Zoll (104 mm) Vorderer Federweg 8,60 Zoll (218 mm) GEWICHT Hinterer Federweg 8,94 Zoll (227 mm)

  • Seite 137: Zero Fxs

    Technische Daten (Rest der Welt) Zero FXS • ZF3.6: 2,3 Stunden (Ladung zu 100 %) / Schnellladezeit mit Zusatzladegerät 1,8 Stunden (Ladung zu 95 %) MOTOR (Zubehör) • ZF7.2: 4,1 Stunden (Ladung zu 100 %) / Z-Force® 75-5, passiv luftgekühlter, 3,6 Stunden (Ladung zu 95 %) hocheffizienter, bürstenloser Magnetmotor Einspeisung...
  • Seite 138 Technische Daten (Rest der Welt) ANTRIEBSSTRANG ABMESSUNGEN Getriebe Kupplungsfreier Direktantrieb Radstand 56,0 Zoll (1.422 mm) Achsantrieb 90T/18T, Poly Chain® HTD® Sitzhöhe 32,9 Zoll (836 mm) Carbon™-Riemen Lenkkopfwinkel 24,4 ° FAHRGESTELL/FEDERUNG/BREMSEN Nachlauf 2,8 Zoll (71 mm) Vorderer Federweg 7,00 Zoll (178 mm) GEWICHT Hinterer Federweg 8,94 Zoll (227 mm)

  • Seite 139: Information Zur Beschränkten Garantie

    Was ist durch diese beschränkte Garantie Garantie- und Kundeninformationen Information zur beschränkten Garantie abgedeckt? Zero Motorcycles Inc. („Zero“). Zero gewährleistet, dass alle werkseitig hergestellten Zero Wer hat Anspruch auf diese beschränkte Garantie? Motorräder des Baujahres 2021 während der Laufzeit dieser beschränkten Garantie frei von Defekten in Material und...

  • Seite 140: Was Ist Der Deckungszeitraum Dieser Beschränkten Garantie

    Information zur beschränkten Garantie Was ist der Deckungszeitraum dieser beschränkten A. Was ist der Deckungszeitraum für Motorräder, die keine Vorführgeräte sind? Garantie? Die Dauer dieser beschränkten Garantie für Motorräder des Die Dauer dieser beschränkten Garantie hängt davon ab, ob es Baujahres 2021, die keine Vorführgeräte sind, ausschließlich sich bei Ihrem Zero-Motorrad des Baujahres 2021 um ein den Power Packs, beträgt zwei (2) Jahre ab dem ursprünglichen...

  • Seite 141: Was Ist Von Dieser Beschränkten Garantie Nicht Abgedeckt

    Information zur beschränkten Garantie Was ist von dieser beschränkten Garantie nicht B. Was ist der Deckungszeitraum für Vorführgeräte? abgedeckt? Die Dauer dieser beschränkten Garantie für Zero-Motorräder des Baujahres 2021, die als Vorführgeräte verwendet wurden, Aufgrund der Akkuchemie gibt es eine normale, zu erwartende ausschließlich den Power Packs, beträgt zwei (2) Jahre und 90 Reduktion der Reichweite/Kapazität, die in Power Packs im Verlauf Tage ab dem ursprünglichen „Versanddatum“.
  • Seite 142 Information zur beschränkten Garantie • „Korrekte Nutzung“ bedeutet, dass das Zero-Motorrad des entgegen der in der Bedienungsanleitung beschriebenen Baujahres 2021 von einem Fahrer und einem Beifahrer nur Anforderungen, einschließlich der Nichtaktualisierung der mit adäquater Schutzausrüstung wie im Benutzerhandbuch Motorrad-Firmware während regelmäßiger oder beschrieben und unter Einhaltung der geltenden termingerechter Wartungsintervalle nach Erhalt einer Straßenverkehrsregeln betrieben wird.

  • Seite 143: Welche Anderen Einschränkungen Oder Ausschlüsse Gelten Für Diese Beschränkte Garantie

    Information zur beschränkten Garantie Welche anderen Einschränkungen oder Ausschlüsse Motorrads von den von Zero festgelegten Daten abändern oder die Nutzung neuer oder gebrauchter Teile, die nicht von gelten für diese beschränkte Garantie Zero zugelassen wurde, auftreten; Die folgenden zusätzlichen Einschränkungen und Ausschlüsse •...

  • Seite 144: Welche Verantwortung Haben Sie Als Kunde

    Information zur beschränkten Garantie Welche Verantwortung haben Sie als Kunde? PRODUKTS ZUM EIGENTÜMER, FAHRZEIT ODER KOMMUNIKATIONSKOSTEN EINES MECHANIKERS, Als Eigentümer eines Produkts, das durch diese beschränkte VERLUST ODER SCHADEN AN PERSÖNLICHEM Garantie abgedeckt ist, sind Sie dafür verantwortlich, dieses EIGENTUM, ZEITVERLUST UND UNANNEHMLICHKEITEN. Benutzerhandbuch, die beschränkte Garantie und alle In einigen Staaten sind Ausschlüsse oder Einschränkungen Warnhinweise des Produkts vor der Verwendung Ihres...

  • Seite 145: Was Unternimmt Zero Motorcycles Im Rahmen Dieser Garantie

    Information zur beschränkten Garantie Was unternimmt Zero Motorcycles im Rahmen Inwieweit entspricht diese beschränkte Garantie dieser Garantie? dem Landesgesetz? Während der Laufzeit dieser beschränkten Garantie repariert Diese beschränkte Garantie gewährt Ihnen bestimmte oder ersetzt ein Zero-Vertragshändler (nach dem Ermessen von gesetzliche Rechte.

  • Seite 146: Wie Erhalten Sie Dienstleistungen Unter Dieser Beschränkten Garantie

    Wie erhalten Sie Dienstleistungen unter dieser beschränkten Garantie? Von der Garantie abgedeckte Dienstleistungen erhalten Sie, indem Sie Ihren lokalen Zero Motorcycles-Händler kontaktieren. Einen Händler in Ihrer Nähe finden Sie mithilfe der Händlersuche auf unserer Webseite (www.zeromotorcycles.com/locator). Sollte es in Ihrem Bundesland, Ihrer Provinz oder Ihrem Land keinen Händler geben, wenden Sie sich bitte direkt über die Telefonnummer...

  • Seite 147: Wie Kann Ich Das Eigentum Und Die Eingeschränkte Garantie Übertragen

    Zero den neuen Eigentümer für den unwahrscheinlichen Fall, dass ein Sicherheitsproblem auftritt, kontaktieren kann. Verwenden Sie die nachfolgende E-Mail-Adresse oder kontaktieren Sie den Zero-Kundendienst, wenn Sie Hilfe benötigen. Zero Motorcycles Inc.: Telefon: +1 (888) 786 9376 E-Mail: support@zeromotorcycles.com Zero Motorcycles Europe: Telefon: +31 (0) 72 5112014...

  • Seite 148: Kundeninformationen

    • Motor- Seriennummer (wenn sichtbar) Seite 1.4 finden Sie ein Informationsblatt für den Eigentümer, auf dem Sie diese Informationen notieren können. Zero Motorcycles Inc. können Sie wie folgt kontaktieren: Zero Motorcycles Inc. 380 El Pueblo Road Scotts Valley, CA 95066...

  • Seite 149: Sicherheitsmängel Melden

    Sie umgehend Transport Canada sowie der zu einem Unfall, zu Verletzungen oder sogar zum Tod führen Zero Motorcycles, Inc. könnte, informieren Sie umgehend Zero Motorcycles Inc. und Transport Canada erreichen Sie gebührenfrei unter der die National Highway Traffic Safety Administration (NHTSA).
  • Seite 150 Notizen 9.12...

  • Seite 151: Wartungsprotokoll

    Wartungsprotokoll Service-Verzeichnis War tungsprotokoll War tungsprotokoll 8.000 Meilen (13.000 km) oder 12 Monate Stellen Sie nach jeglichen Wartungsarbeiten an Ihrem Zero Kilometerstand: Datum: Motorcycle sicher, dass ein entsprechender Eintrag im Notizen: Wartungsprotokoll gemacht wurde. Verwenden Sie den Platz unter „Notizen“, um etwaige Fragen oder Probleme zu notieren, an die Sie sich erinnern oder die Sie bei den nächsten Wartungsarbeiten erwähnen wollen.
  • Seite 152 Wartungsprotokoll 20.000 Meilen (31.000 km) oder 30 Monate 32.000 Meilen (49.000 km) Kilometerstand: Datum: Kilometerstand: Datum: Notizen: Notizen: Durchgeführt von: Durchgeführt von: 24.000 Meilen (37.000 km) oder 36 Monate 36.000 Meilen (55.000 km) Kilometerstand: Datum: Kilometerstand: Datum: Notizen: Notizen: Durchgeführt von: Durchgeführt von: 28.000 Meilen (43.000 km) 40.000 Meilen (61.000 km)
  • Seite 153 Wartungsprotokoll 44.000 Meilen (67.000 km) 56.000 Meilen (85.000 km) Kilometerstand: Datum: Kilometerstand: Datum: Notizen: Notizen: Durchgeführt von: Durchgeführt von: 48.000 Meilen (73.000 km) 60.000 Meilen (91.000 km) Kilometerstand: Datum: Kilometerstand: Datum: Notizen: Notizen: Durchgeführt von: Durchgeführt von: 52.000 Meilen (79.000 km) 64.000 Meilen (97.000 km) Kilometerstand: Datum:...
  • Seite 154 Wartungsprotokoll 68.000 Meilen (103.000 km) 80.000 Meilen (121.000 km) Kilometerstand: Datum: Kilometerstand: Datum: Notizen: Notizen: Durchgeführt von: Durchgeführt von: 72.000 Meilen (109.000 km) 84.000 Meilen (127.000 km) Kilometerstand: Datum: Kilometerstand: Datum: Notizen: Notizen: Durchgeführt von: Durchgeführt von: 76.000 Meilen (115.000 km) 88.000 Meilen (133.000 km) Kilometerstand: Datum:...
  • Seite 155 Index Bremsflüssigkeit DOT 4 ..............6.11 Feststellbremse ................6.13 Allgemeine Bedienung ................ 4.1 Hinterradbremse ................6.11 Inspektion vor der Fahrt..............4.1 Kontrolle des Bremsflüssigkeitsstands ........6.10 Positionen des Schlüsselschalters/Lenkschlosses ....4.2 Kontrollieren der Bremsbeläge ..........6.11 Allgemeine Fehlersuche ..............7.8 Quietschen ..................6.12 Allgemeine Sicherheitshinweise............2.1 Vorderradbremse ................6.10 Antriebskette ..................6.20 Einstellungsverfahren ..............6.22...
  • Seite 156 Wann Sie Ihr Z-Force® Power Pack™ aufladen sollten ..1.3 Instrumententafel – Einstellungen..........3.13 Protokoll ....................10.1 Kontaktdaten Reifendruck ..................6.15 NHTSA..................... 9.11 Reinigen des Motorrads ..............6.28 Zero Motorcycles ................. 9.10 Scheinwerfer Ladezustand (SOC) ................3.16 Ausrichtung..................6.23 Lagerung Austausch von Lampen .............. 6.23 Langfristig ..................6.29 Schlüssel...
  • Seite 157 Index Seriennummer Motor....................1.5 Power Pack ..................1.5 Sicherheitsmängel melden ..............9.11 Sicherheitsverriegelungen ...............7.16 Sicherungen..................6.30 Hochspannungs-Sicherungskasten .........6.33 Smartphone-App.................3.16 Spezifikationen für Schraubendrehmoment........6.6 Sturzsensor .................... 4.3 Technische Daten Zero FX – Europa ................8.2 Zero FX – Rest der Welt..............8.9 Zero FXS – Europa ..............8.4 Zero FXS –...
  • Seite 158 Notizen INDEX.4...
  • Seite 159 Informationen für Rettungspersonal – Anordnung der Hochspannungskomponenten Informationen für Rettungspersonal – Anordnung der Hochspannungskomponenten...
  • Seite 160 ZEROMOTORCYCLES.COM 88-09448-01...

Diese Anleitung auch für:

Fxs 2021

Inhaltsverzeichnis
