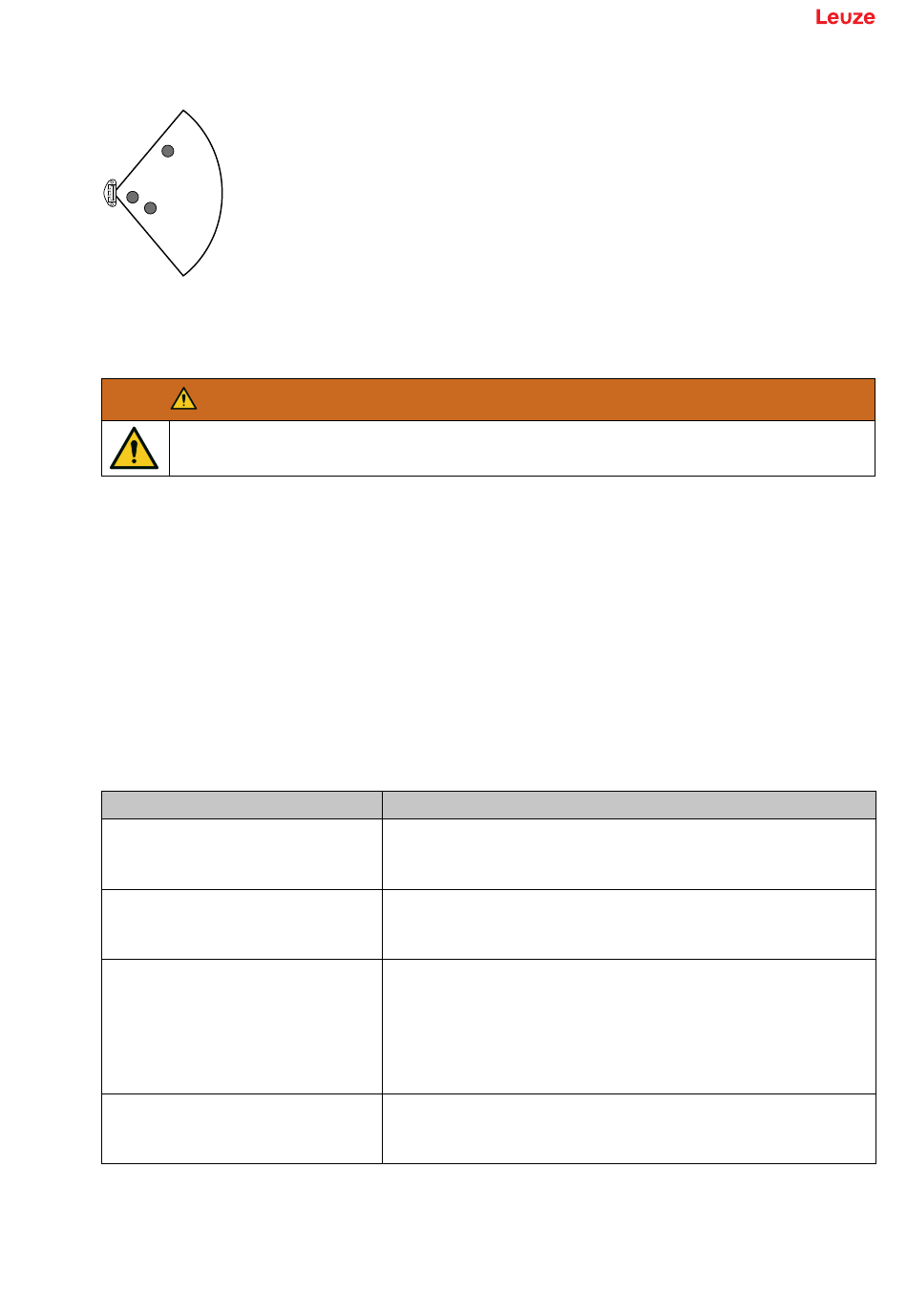

7.3.5 Beispiele für Aufenthaltspunkte
Aufenthaltspunkte bei einem Sichtfeld von 100°
7.3.6 Prüfung des Systems mit LBK Designer
Wenn die Prüffunktion aktiv ist, ist die Reaktionszeit des Systems nicht gewährleistet.
Die Anwendung LBK Designer ist bei der Prüfung der Sicherheitsfunktionen nützlich und ermöglicht die
Prüfung des tatsächlichen Sichtfelds der Sensoren in Abhängigkeit von deren Installationsposition.
1. Auf Validierung klicken: Die Prüfung wird automatisch gestartet.
2. Innerhalb des Überwachungsbereichs Bewegungen wie in Prüfung der Zugangserfassung auf Seite 77
und Funktionsprüfung der Wiederanlaufsperre auf der vorherigen Seite angegeben ausführen.
3. Prüfen, ob sich der Sensor wie erwartet verhält.
Info: Wenn die Option Erfassung statisches Objekt aktiviert ist, steht der leere Punkt für ein sich
bewegendes Zielobjekt und der volle Punkt für ein statisches Zielobjekt.
4. Prüfen, ob der Abstand und der Winkel der Bewegungserfassungsposition den vorgesehenen Werten
entsprechen.
7.3.7 Problemlösung im Zusammenhang mit der Prüfung
Ursache
Vorhandensein von Objekten, die das
Sichtfeld behindern
Position der Sensoren
Neigung und Installationshöhe eines
oder mehrerer Sensoren
Nur bei aktivierter Option Erfassung
statisches Objekt, ungeeigneter
Timeout für den Wiederanlauf
Leuze electronic GmbH + Co. KG
WARNUNG
Lösung
Wenn möglich, das Objekt entfernen. Andernfalls zusätzliche
Sicherheitsmaßnahmen für den Bereich, in dem sich das Objekt
befindet, vorsehen.
Die Sensoren so positionieren, dass der überwachte Bereich dem
Gefahrenbereich angemessen ist (siehe Position des Sensors auf
Seite 58).
1. Die Neigung und Installationshöhe der Sensoren so verändern,
dass der überwachte Bereich dem Gefahrenbereich
angemessen ist (siehe Position des Sensors auf Seite 58).
2. Die Neigung und Installationshöhe der Sensoren im
ausgedruckten Konfigurationsbericht notieren oder
aktualisieren.
Den Timeout für den Wiederanlauf über die Anwendung LBK
Designer ändern (Konfiguration > den betreffenden Sensor und
Erfassungsbereich auswählen)
Sensor LBK SBV 80
