9 Technische Spezifikationen
9.3.6

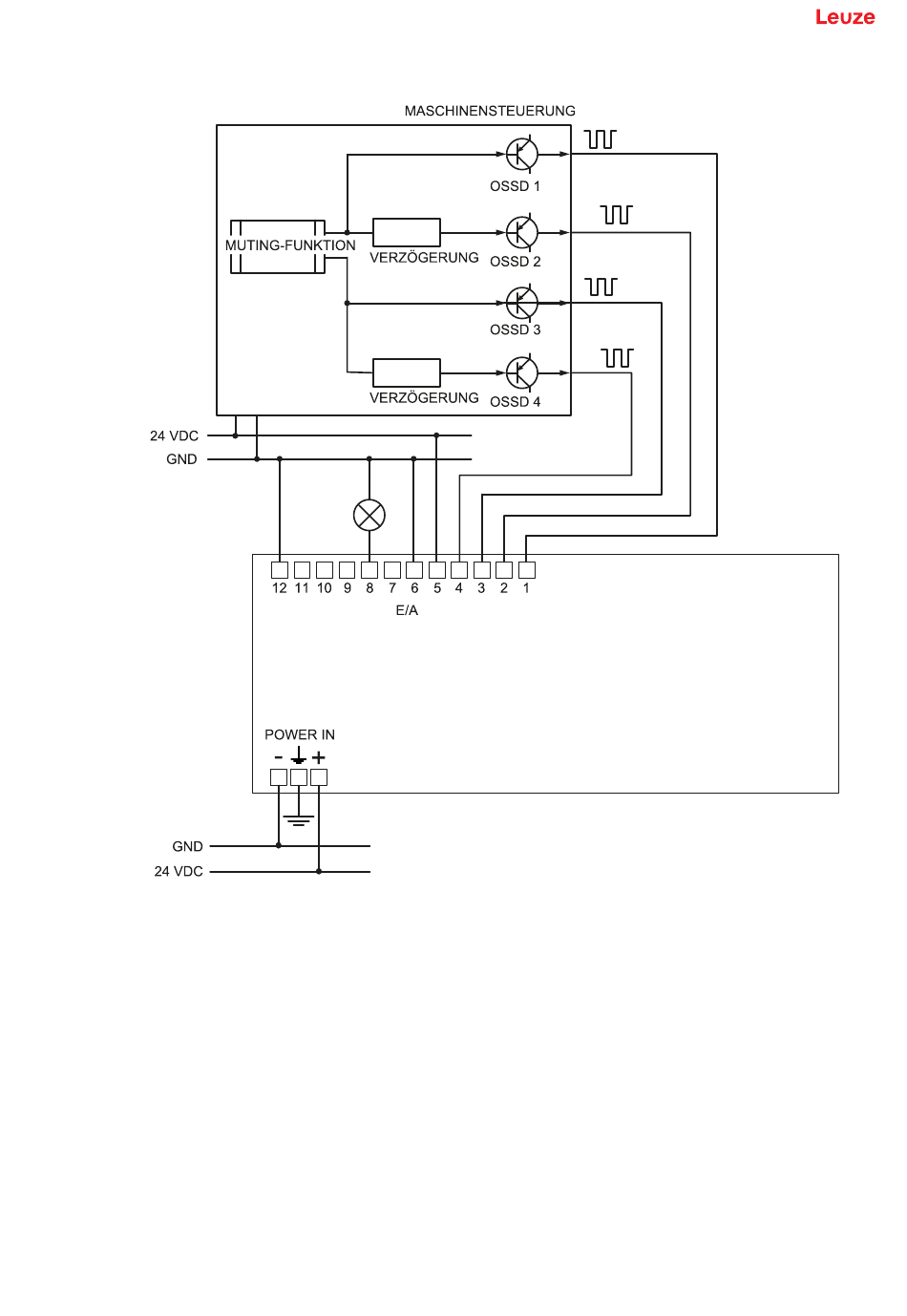

Anschluss des Ein- und Ausgangs für das Muting (zwei Sensorgruppen)
Info: Die für die Verkabelung der Digitaleingänge verwendeten Kabel dürfen max. 30 m lang sein.
Einstellungen der digitalen E/A (über die Anwendung LBK Designer)
Digitaleingang #1 Muting-Gruppe 1
Digitaleingang #2 Muting-Gruppe 2
Digitalausgang #1 Nicht konfiguriert
Digitalausgang #2 Nicht konfiguriert
Digitalausgang #3 Nicht konfiguriert
Digitalausgang #4 Feedbacksignal Muting-Aktivierung
Leuze electronic GmbH + Co. KG
Sensor LBK SBV
114
