6 Position des Sensors
Person von den Merkmalen des Objekts ab (siehe Faktoren, die das Reflexionssignal beeinflussen auf
Seite 39).

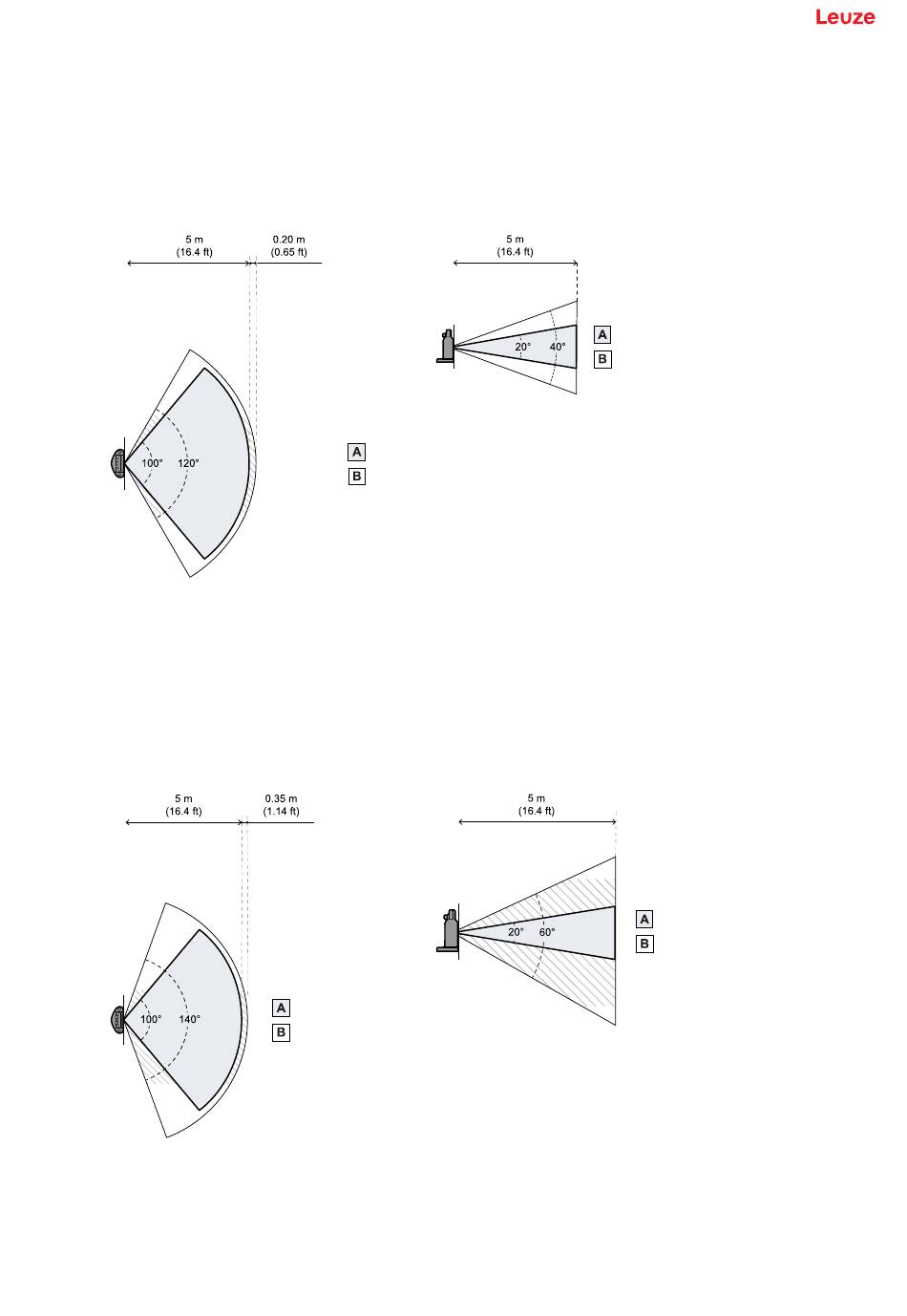

6.2.3 Abmessungen für die Zugangserfassung
Info: Die genannten Abmessungen des Toleranzbereichs beziehen sich auf die Erfassung von Personen.
Der Toleranzbereich ist um 20° weiter als die eingestellte Winkelabdeckung.
Draufsicht
6.2.4 Abmessungen für die Wiederanlaufsperre
Info: Die genannten Abmessungen des Toleranzbereichs beziehen sich auf die Erfassung von Personen.
Der Toleranzbereich ist um 40° weiter als die eingestellte Winkelabdeckung.
Draufsicht
Leuze electronic GmbH + Co. KG
Seitenansicht
Seitenansicht
Sensor LBK SBV 59
