7 Installation und Verwendung
7.2.3 Festlegen des Überwachungsbereichs
Während der Konfiguration ist das System deaktiviert. Vor der Konfiguration des Systems
geeignete Sicherheitsmaßnahmen in dem durch das System geschützten Gefahrenbereich
treffen.
1. In der Anwendung LBK Designer auf Konfiguration klicken.
2. Die gewünschte Anzahl von Sensoren zum Plan hinzufügen.
3. Position und Neigung für jeden Sensor festlegen.
4. Für jeden Erfassungsbereich eines jeden Sensors die Sicherheitsmodi, den Erfassungsabstand, die
Winkelabdeckung und den Timeout für den Wiederanlauf festlegen.
7.2.4 Konfiguration der Eingänge und Hilfsausgänge
1. In der Anwendung LBK Designer auf Einstellungen klicken.
2. Auf Digitaleingang/-ausgang klicken und die Funktion der Eingänge und Ausgänge festlegen.
3. Wenn die Muting-Funktion verwaltet werden soll, auf Muting klicken und die Sensoren den Gruppen
entsprechend der Logik der Digitaleingänge zuweisen.
4. Zum Speichern der Konfiguration auf ÄNDERUNG ÜBERNEHMEN klicken.
7.2.5

Installation der Sensoren

Info: Für ein Installationsbeispiel für die Sensoren siehe Installationsbeispiele für die Sensoren auf Seite
74.
Info: Es wird empfohlen, eine Gewindesicherung auf die Gewinde der Befestigungselemente aufzubringen,
vor allem dann, wenn der Sensor auf einem beweglichen oder vibrierenden Teil der Maschine installiert
wird.

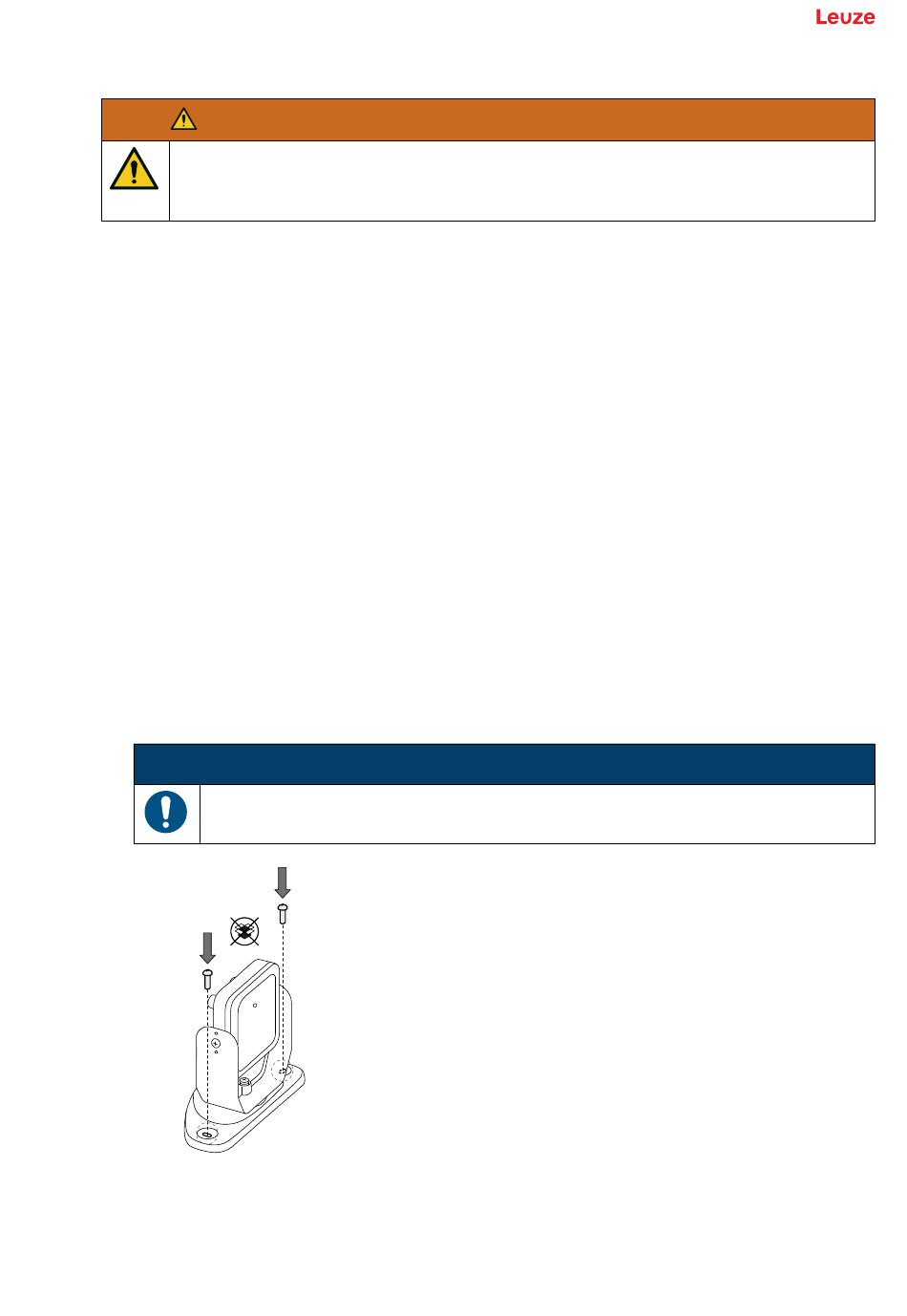

1. Den Sensor gemäß Konfigurationsbericht positionieren und den Bügel mit zwei Schrauben an einer
Halterung der Maschine montieren.
Leuze electronic GmbH + Co. KG
WARNUNG
HINWEIS
Sicherstellen, dass die Bedienungselemente der Maschine nicht durch die Halterung
behindert werden.
Sensor LBK SBV 70
