Struktur Mit 3 Achsen; Zustands-Led - Leuze Lbk Sbv System Bersetzung Der Originalbetriebsanleitung

4 Produktbeschreibung von LBK SBV System
Teil
E
F
4.3.3

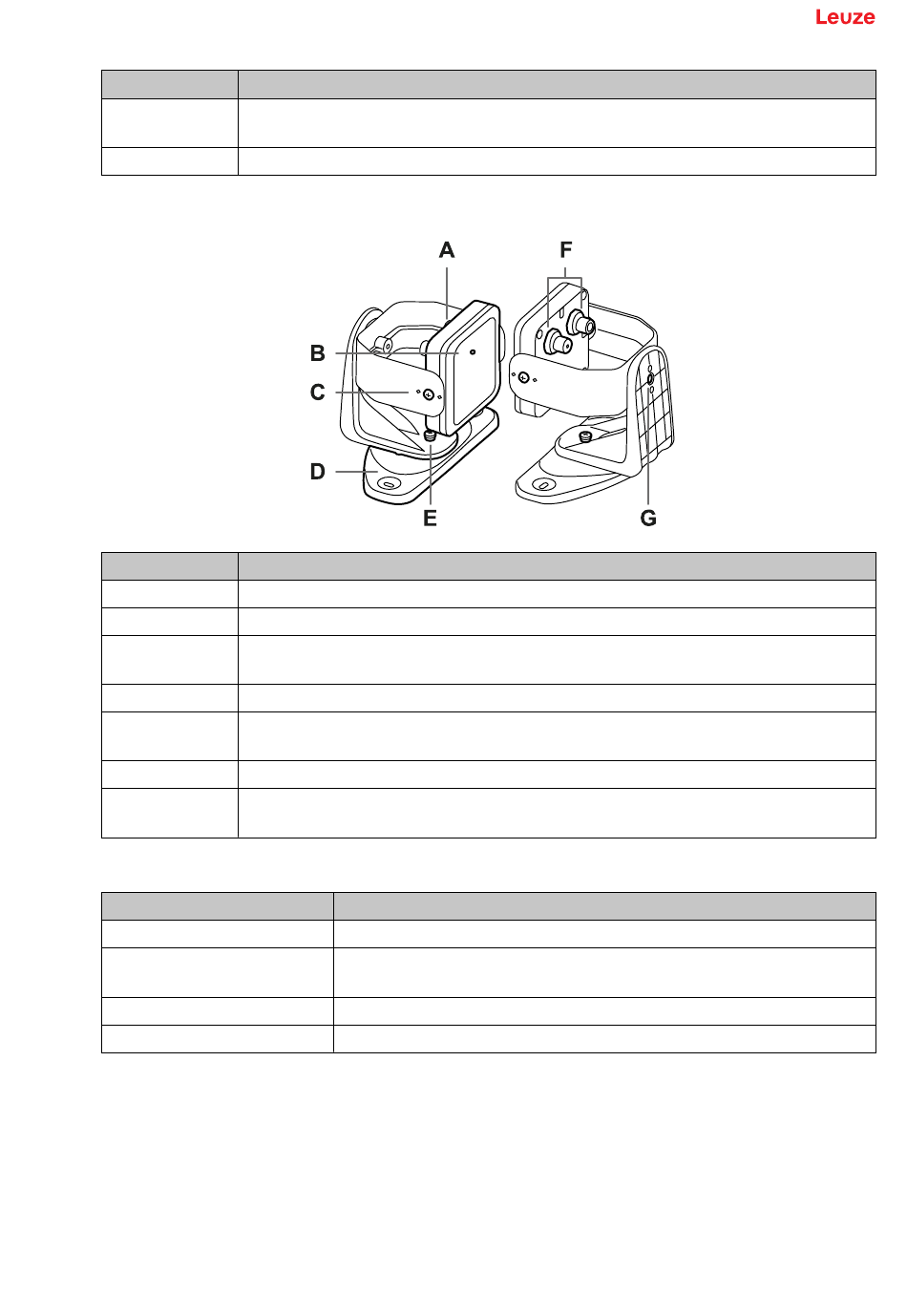

Struktur mit 3 Achsen

Teil
A
B
C
D
E
F
G
4.3.4

Zustands-LED

Zustand
Blau, Dauerlicht
Blau blinkend
Violett
Rot
Leuze electronic GmbH + Co. KG
Schraube für die Positionierung des Sensors in einem bestimmten Winkel um die y-
Achse (Winkelschritte bei der Ausrichtung: 10°)
Stecker für den Anschluss der Sensorkette an die Steuerungseinheit
Sensor
Zustands-LED
Manipulationssichere Schrauben für die Positionierung des Sensors in einem
bestimmten Winkel um die x-Achse (Winkelschritte bei der Neigung: 10°)
Montagebügel
Manipulationssichere Schraube für die Positionierung des Sensors in einem
bestimmten Winkel um die y-Achse (Winkelschritte bei der Ausrichtung: 10°)
Stecker für den Anschluss der Sensorkette an die Steuerungseinheit
Manipulationssichere Schraube für die Positionierung des Sensors in einem
bestimmten Winkel um die z-Achse (Winkelschritte bei der Rollbewegung: 10°)
Sensor in Betrieb. Keine Bewegung erfasst.
Der Sensor erfasst gerade eine Bewegung. Nicht verfügbar, wenn der
Sensor auf Muting geschaltet ist.
Die Firmware wird aktualisiert (siehe LED am Sensor auf Seite 87)
Fehlerzustände (siehe LED am Sensor auf Seite 87)
Beschreibung
Beschreibung
Bedeutung
Sensor LBK SBV 30
