Spannungs- Und Stromgrenzwerte Für Die Digitaleingänge; Anschlussleiste Spannungsversorgung - Leuze Lbk Sbv System Bersetzung Der Originalbetriebsanleitung

9 Technische Spezifikationen
Anschlussleiste
Digital In
Digital Out
Info: Die verwendeten Kabel dürfen max. 30 m lang sein und müssen eine maximale Betriebstemperatur
von mindestens 80 °C haben.
Info: Nur Kupferdrähte mit Mindestquerschnitt 18 AWG und Anziehdrehmoment 0,62 Nm verwenden.
9.2.2 Spannungs- und Stromgrenzwerte für die Digitaleingänge
Die Digitaleingänge (Eingangsspannung 24 V DC) weisen die folgenden Spannungs- und Stromgrenzwerte
gemäß IEC/EN 61131-2:2003 auf.
Spannungsgrenzwerte
Stromgrenzwerte
9.2.3

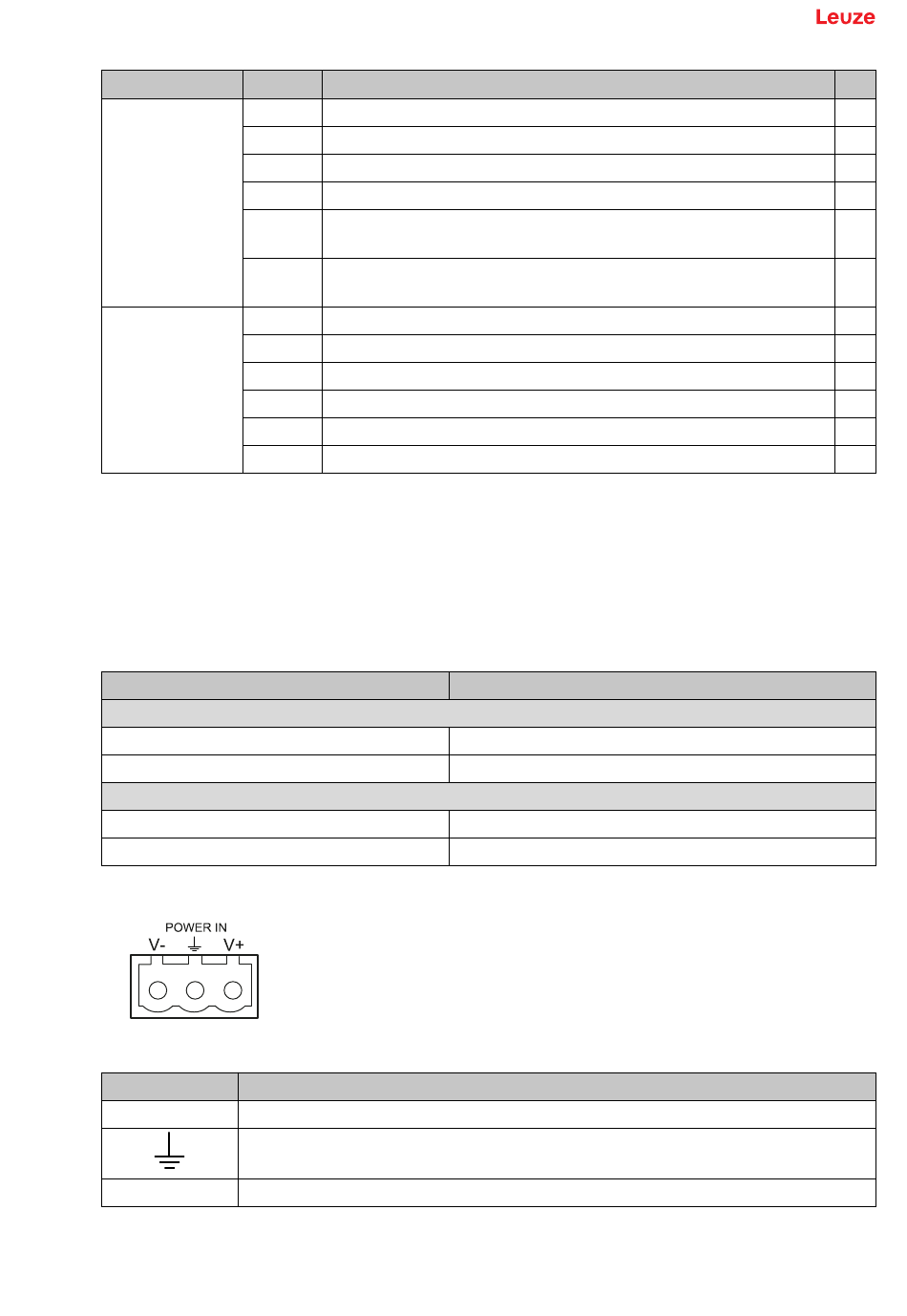

Anschlussleiste Spannungsversorgung

Info: Vorderansicht Stecker.
Symbol
V-
V+
Info: Die Kabel müssen eine maximale Betriebstemperatur von mindestens 70 °C haben.
Info: Nur Kupferdrähte mit Mindestquerschnitt 18 AWG und Anziehdrehmoment 0,62 Nm verwenden.
Leuze electronic GmbH + Co. KG
Symbol
4 Eingang 2, Kanal 2, 24 V DC type 3 - INPUT #2-2
3 Eingang 2, Kanal 1, 24 V DC type 3 - INPUT #2-1
2 Eingang 1, Kanal 2, 24 V DC type 3 - INPUT #1-2
1 Eingang 1, Kanal 1, 24 V DC type 3 - INPUT #1-1
V+ V+ (SNS), 24 V DC, für die Diagnose der Digitaleingänge
(obligatorisch, wenn mindestens ein Eingang verwendet wird)
V- V- (SNS), gemeinsames Bezugspotenzial für alle Digitaleingänge
(obligatorisch, wenn mindestens ein Eingang verwendet wird)
- GND, gemeinsames Bezugspotenzial für alle Digitalausgänge
4 Ausgang 4 (OSSD4)
3 Ausgang 3 (OSSD3)
2 Ausgang 2 (OSSD2)
1 Ausgang 1 (OSSD1)
- GND, gemeinsames Bezugspotenzial für alle Digitalausgänge
0
1
0
1
GND
Erde
+ 24 V DC
Beschreibung
von -3 bis 11 V
von 11 bis 30 V
15 mA
von 2 bis 15 mA
Beschreibung
Sensor LBK SBV
Type 3
Pin
1
2
3
4
5
6
7
8
9
10
11
12
