5 Funktionsprinzipien
5.2.5 Abhängigkeit der Erfassungsbereiche und Erzeugung des Erfassungssignals
Wenn ein Sensor innerhalb eines Erfassungsbereichs eine Bewegung erfasst, ändert sich der Zustand
seines Erfassungssignals und der entsprechende Sicherheitsausgang wird deaktiviert, falls ein solcher
konfiguriert ist. Das Verhalten der Ausgänge für die anschließenden Erfassungsbereiche variiert
entsprechend der für den Erfassungsbereich festgelegten Abhängigkeit:
Wenn...
die Option Modus mit abhängigen
Erfassungsbereichen eingestellt ist und die
Erfassungsbereiche daher voneinander abhängig
sind
die Option Modus mit unabhängigen
Erfassungsbereichen eingestellt ist und die
Erfassungsbereiche daher voneinander unabhängig
sind
Die Erfassungsbereiche entsprechend den Anforderungen der Risikobeurteilung
konfigurieren und den zweikanaligen Sicherheitsausgängen zuweisen.

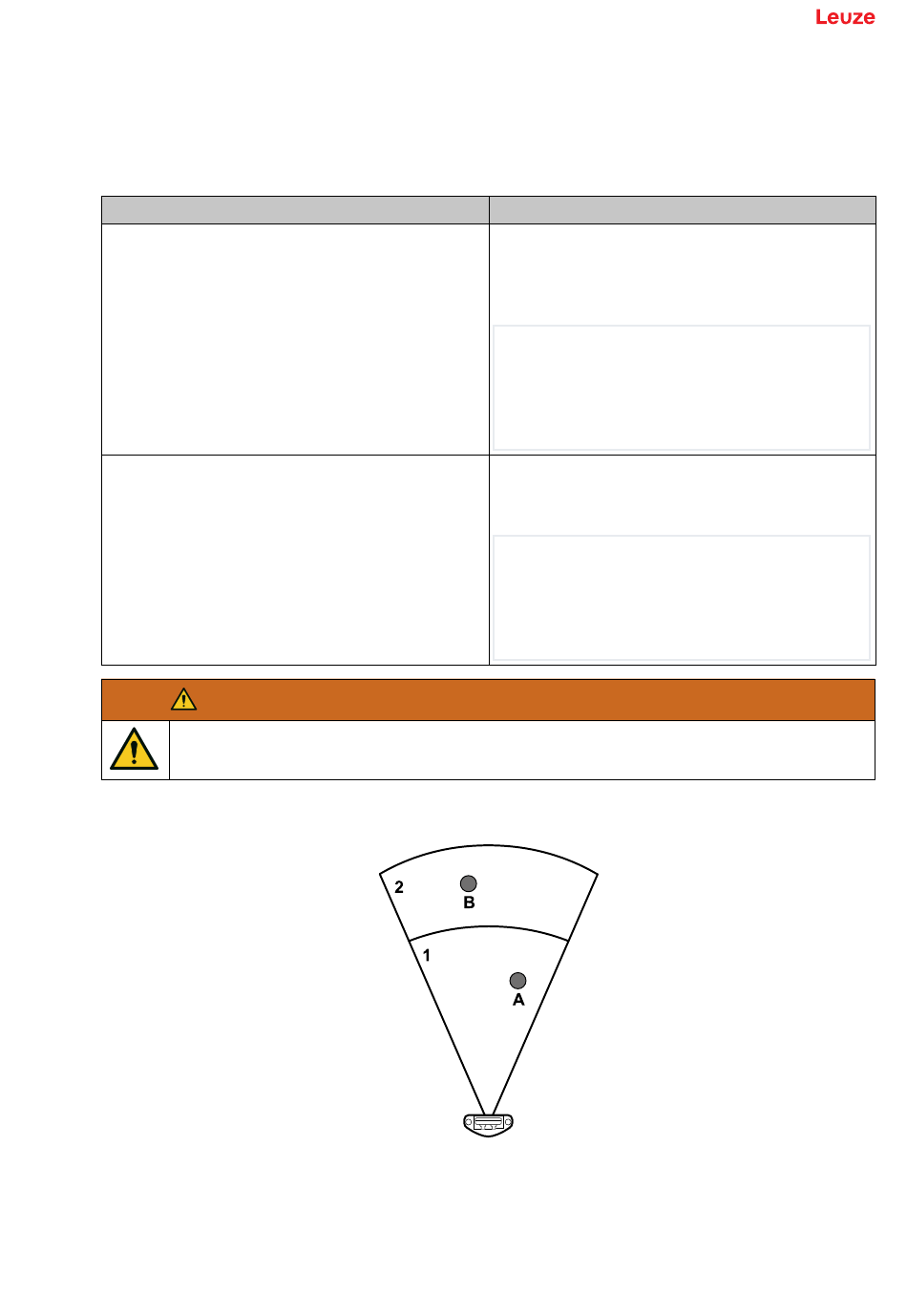

In diesem Beispiel erzeugen beide Erfassungsbereiche 1 und 2 ein Erfassungssignal für das Zielobjekt [A]
bzw. [B].
Leuze electronic GmbH + Co. KG
WARNUNG
Dann...
werden, wenn ein Sensor innerhalb eines
Erfassungsbereichs eine Bewegung erfasst, auch
alle Ausgänge für die anschließenden
Erfassungsbereiche deaktiviert.
Beispiel
Konfigurierter Erfassungsbereich: 1, 2, 3
Erfassungsbereich mit erfasstem Zielobjekt: 2
Erfassungsbereich im Alarmzustand: 2, 3
wird, wenn ein Sensor innerhalb eines
Erfassungsbereichs eine Bewegung erfasst, nur der
Ausgang für diesen Erfassungsbereich deaktiviert.
Beispiel
Konfigurierter Erfassungsbereich: 1, 2, 3
Erfassungsbereich mit erfasstem Zielobjekt: 2
Erfassungsbereich im Alarmzustand: 2
