5.9.4 Signalcharakteristiken für die Muting-Aktivierung
Die Muting-Funktion wird nur dann aktiviert, wenn beide logischen Signale des zugeordneten Eingangs
bestimmte Charakteristiken aufweisen.

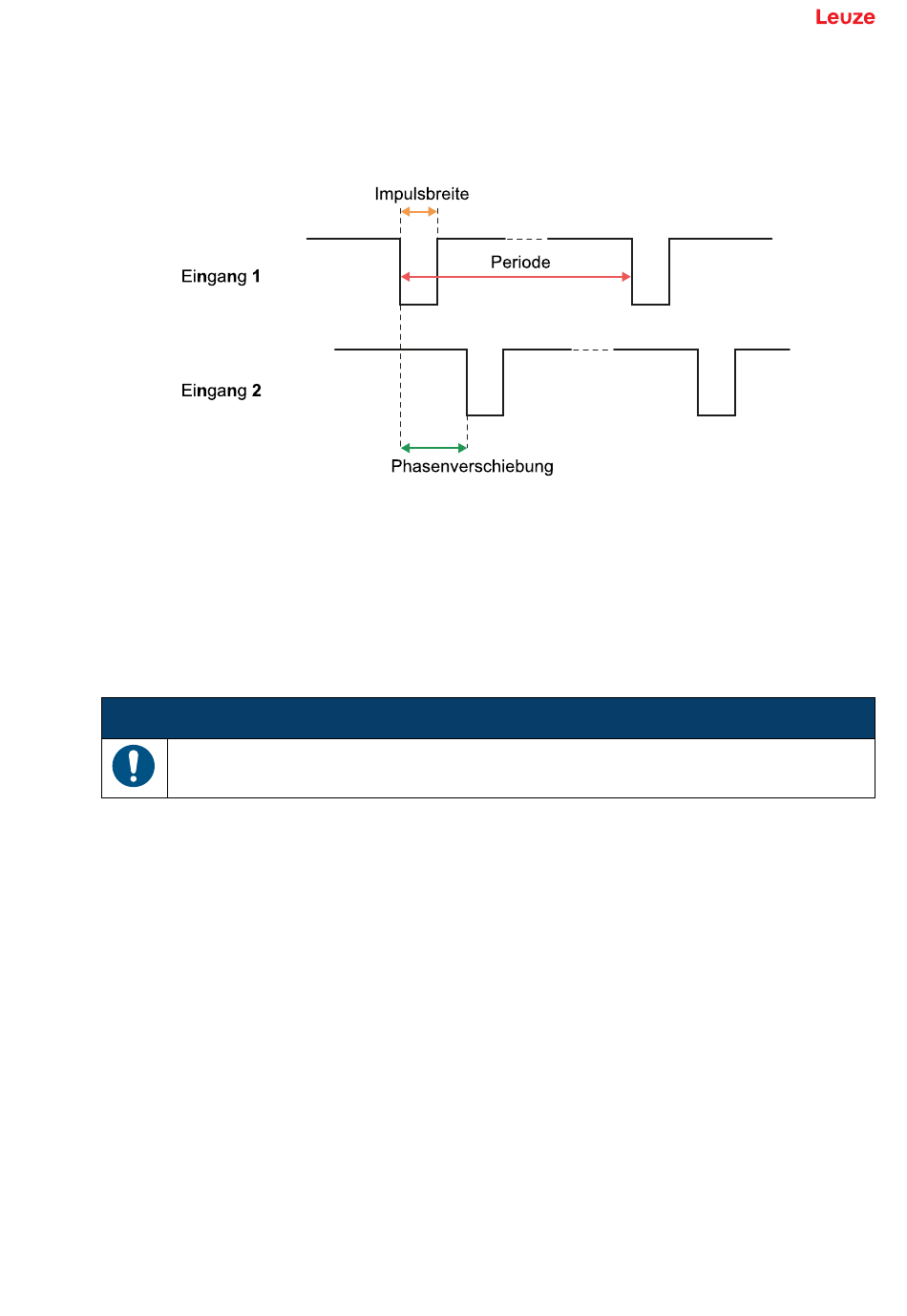

Nachstehend sind die Signalcharakteristiken grafisch dargestellt.
In der Anwendung LBK Designer unter Einstellungen > Digitaleingang/-ausgang müssen die
Parameter für die Festlegung der Signalcharakteristiken eingestellt werden.
Info: Bei einer Impulsdauer = 0 genügt es, wenn die Eingangssignale den logischen Pegel High (1)
aufweisen, um die Muting-Funktion zu aktivieren.
5.9.5

Muting-Zustand

Ein ggf. dem Zustand der Muting-Funktion zugeordneter Ausgang (Feedbacksignal Muting-Aktivierung)
wird aktiviert, wenn mindestens eine der Sensorgruppen auf Muting geschaltet ist.
HINWEIS
Der Hersteller der Maschine muss beurteilen, ob die Anzeige des Muting-Zustands
erforderlich ist (wie in der Norm EN ISO 13849-1:2015, Abschnitt 5.2.5, festgelegt).
5.10

Manipulationsschutzfunktionen: Verdrehschutz

5.10.1

Verdrehschutz

Der Sensor erkennt Drehungen um seine Achsen.
Info: Die Achsen entsprechen immer der nachstehenden Abbildung, unabhängig von der
Installationsposition des Sensors.
