4 Inbetriebnahme

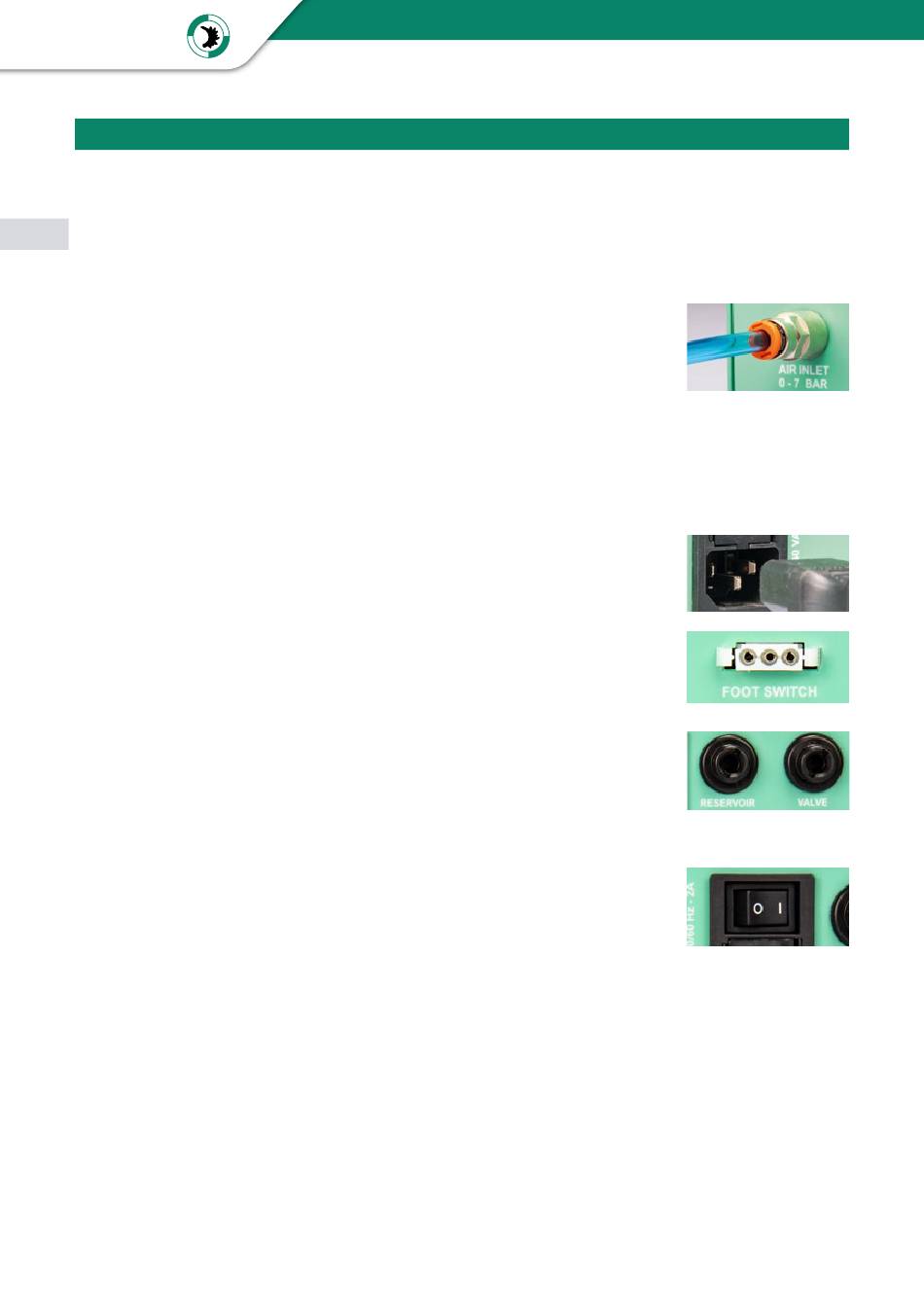

4.1 Gerät anschließen
• Packen Sie das Dosiergerät aus und stellen Sie es an einem
DE
trockenen, spritzwassergeschützten Ort auf
• Versorgen Sie das Ventilsteuergerät mit Druckluft
Stellen Sie sicher, dass die Druckluftzufuhr trocken ist
Verwenden Sie hierfür einen 5-Mikron-Filter
Kondenswasser in der Luftleitung beschädigt das Gerät und
schränkt die Garantie ein
• Verwenden Sie hierfür den mitgelieferten Anschlussschlauch
und verbinden damit den Drucklufteingang auf der Rückseite
des Dosiergerätes mit Ihrer Druckluftversorgung
• Schließen Sie das Netzkabel an den Netzanschluss des Geräts an
• Stecken Sie das Kabel des mitgelieferten Fußschalters, den
optional erhältlichen Fingerschalter oder ggf das Steuerkabel
eines Dosierroboters in die Buchse für den Fußschalter
• Verbinden Sie mit einem Druckluftschlauch den Ausgang
der Steuerluft (VALVE) mit Ihrem Dosierventil Verbinden Sie
anschließend den Druckluftausgang (RESERVOIR) mit Ihrem
Dosiermaterial, z B einer Kartusche
• Schalten Sie das Gerät ein Auf dem Display erscheint der
Startbildschirm und zeigt die installierte Softwareversion
Nach etwa 5 Sekunden schaltet das System automatisch auf
den Standardbildschirm zur Einstellung des Gerätes um
Das Gerät ist nun betriebsbereit
• Überprüfen Sie bei der Druckluftanzeige im Display (z B
P-IN: 3,6 bar), ob die Druckluftversorgung tatsächlich am
Drucklufteingang anliegt
• Stellen Sie durch Tests den optimalen Druck auf das
Dosiermaterial mit dem Druckregler auf der Vorderseite des
Gerätes ein
