11.2 Pedál
piny
:
CZ
Vstupní signál nožního spínače se aktivuje, když je vstupní kolík (1) zkratován na kolík
GND (3)
NIKDY k těmto pinům nepřivádějte externí napájení!
Mohlo by dojít ke zničení zařízení

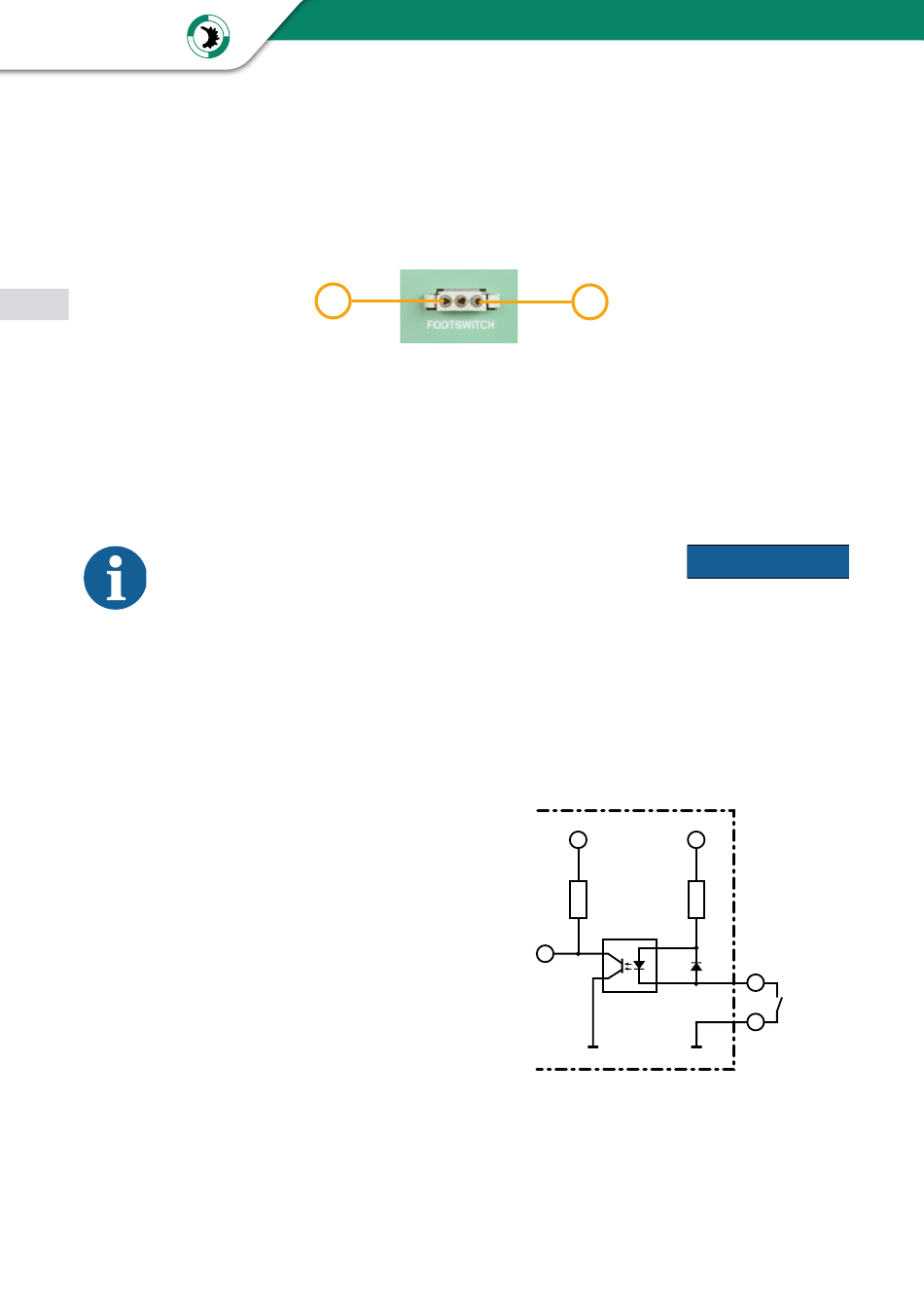

11.3 Schéma zapojení
Digitální vstupy:
Digitální vstup je aktivní po dobu, kde
je zapnutý optočlen
Pokud je optočlen připojen ke GND,
vstup je aktivován
Spojení Pin 1 + 3 zahájí dávkování
3
1
3
1
3,3 V
GND
VC 1000
VCC
Optočlen
vstup
Mikrokontrolér
GND
48
Uživatelský Manuál VC 1000
UPOZORNĚNÍ
VCC
D2
GND
I/O-Port
vstup
